  • オンデマンド・インクジェット印刷システム

CraftPixは、スループットを向上させる
オートローダー/アンローダーオプションを用意しています。

オートローダー

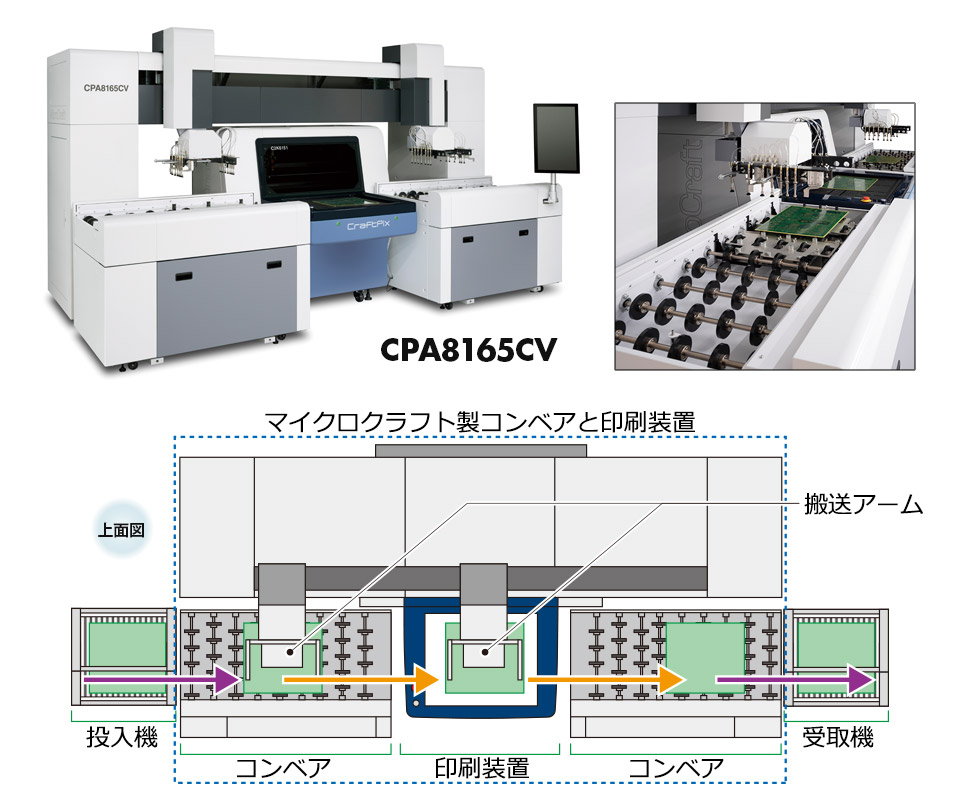

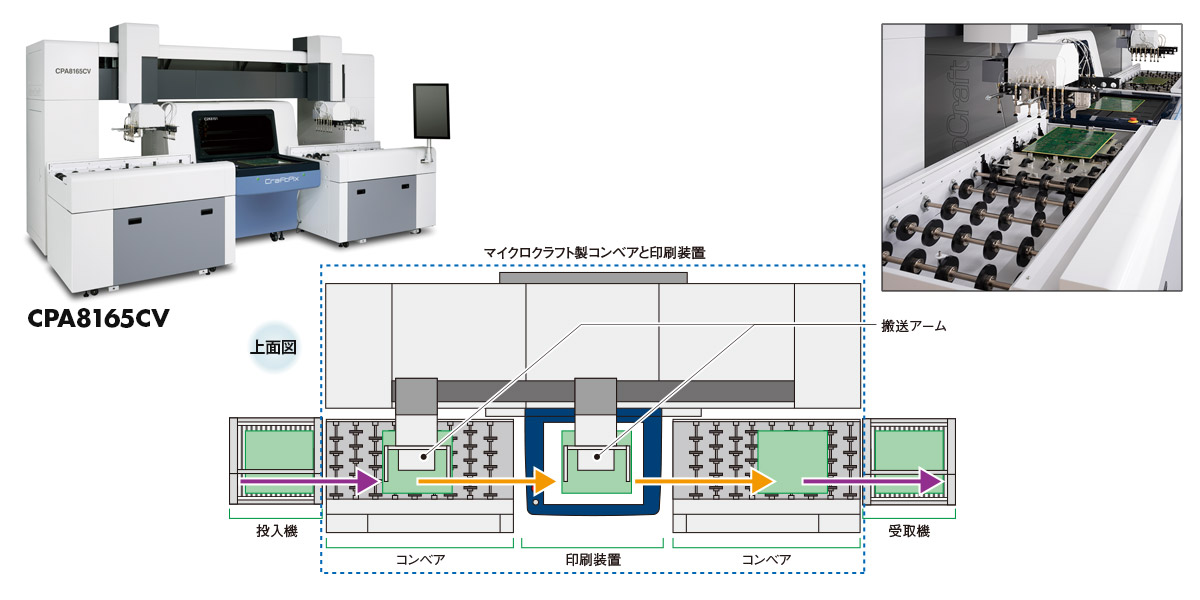

CPA8165CV（コンベアタイプ） オプション

様々なタイプの投入機・受取機にマイクロクラフト製のコンベアを接続して運用することができ、
お客様が用意されるマテハン装置に対応します。
投入機から搬送されてくる基板はマイクロクラフト製のコンベアに載り、所定の位置まで搬送されたら、
位置合わせ後、搬送アームが基板を吸着してCraftPixに搬送します。
印刷完了後、速やかにアンロードされ、コンベアで排出されます。

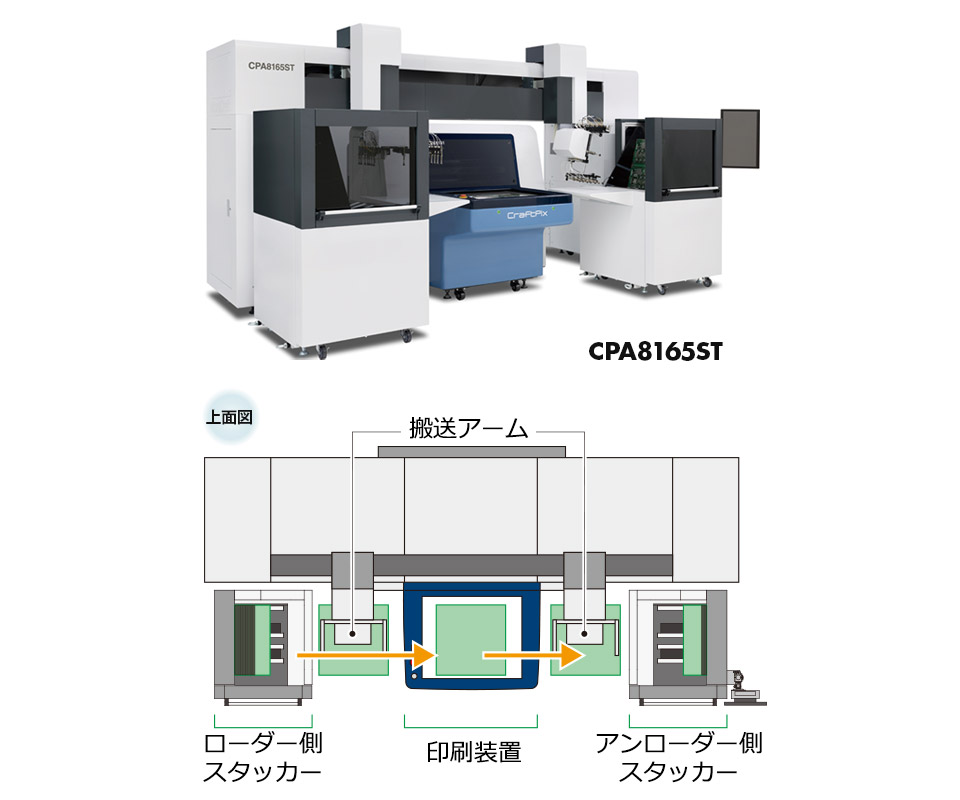

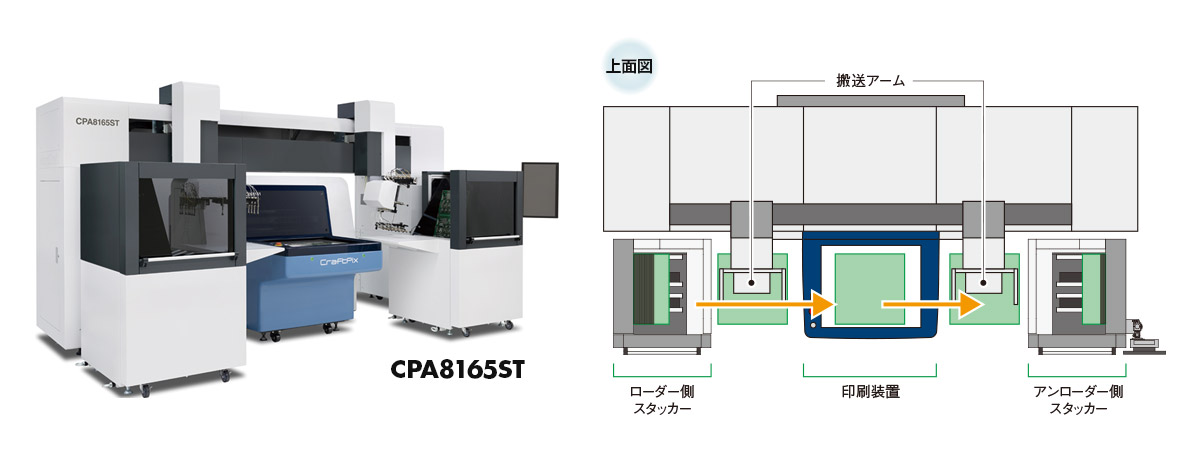

CPA8165ST（スタッカータイプ） オプション

CraftPixの左右にローダー/アンローダーを接続し、連続自動運転を行います。搬送アームがスタッカーに積まれた基板を吸着してCraftPixに搬送し印刷を行い、印刷完了後、基板はアンロードされスタッカーに収納されます。基板厚1mmの場合、最大360枚スタック可能です。合紙を使った運用にも対応し、スタッカーに重ねてスタックしている際の基板の傷つきを防止します。搬送アームは反転機構を備えており、1台のCraftPixで「表面印刷→裏面印刷→排出」を行えます。

ローダー / アンローダー スペック

CPA8165CV CPA8165ST
最大搬送基板サイズ

810 x 650 mm

810 x 650 mm
最小搬送基板サイズ

400 x 330 mm

400 x 330 mm
基板厚さ

0.6–3.2 mm

0.6–3.2 mm
パスライン
（基板セット高さ）

835 mm *1

—
最大可搬重量

1 kg *2

1 kg *2
搬送方法

吸着搬送（真空ポンプ使用）

吸着搬送（真空ポンプ使用）
ストック枚数
（セット高さ）

N/A

360枚 *3
積載重量

—

100 kg
エアー仕様：圧力

0.5 MPa

0.5 MPa
エアー仕様：容量

10 ℓ/min.

5 ℓ/min.
電源

単相AC200–240 V 20 A 50/60 Hz

単相AC200–240 V 20 A 50/60 Hz
重量
（CraftPixは除く）

キャリア：1200 kg
ローダー側コンベア：150 kg
アンローダー側コンベア：150 kg

キャリア：1200 kg
ローダー側スタッカー：160 kg
アンローダー側スタッカー：170 kg
接続可能機種

全機種対応

全機種対応

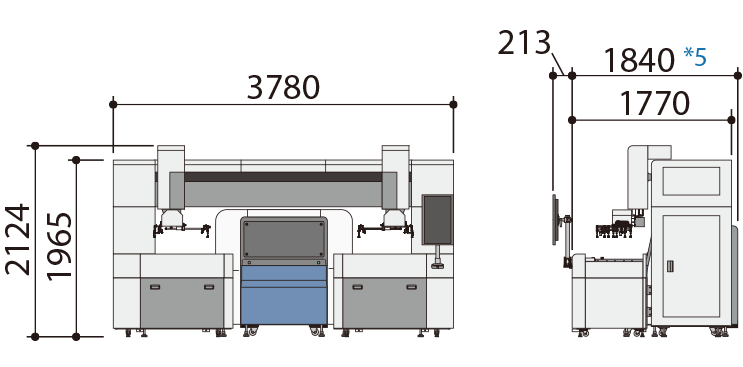

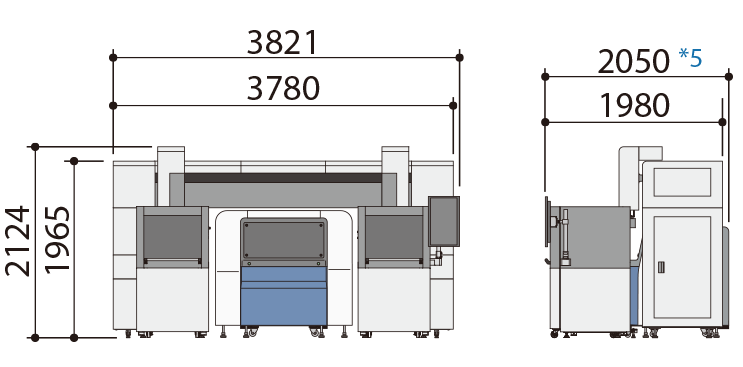

外形図（mm） *4

動作環境 21–24℃、30–70%（相対湿度）
* 結露、塵、埃、振動のないこと。* 腐食性のガスがある環境では使用しないでください。
大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下）
オイルミスト濃度：1 mg/㎥ (ANR) 以下

*1 お客様の投入機・受取機の仕様に対応可能。*2 吸着パッドが10箇所以上吸着できる場合に限り搬送できます。*3 基板厚さ1 mm時。*4 搬送基板サイズが780×610mm以内の場合の外形寸法です。780×610mmを超えるサイズの場合は、コンベア/スタッカーの奥行寸法が変わる場合があります。*5 C2K6151の場合。機種別の寸法は営業にご確認ください。● 仕様の詳細については営業にご確認ください

真空ポンプ スペック

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排気量

50 Hz：575 ℓ/min.
60 Hz：685 ℓ/min.
エアカプラサイズ

RC 3/4
重量

85 kg
