- オンデマンド・インクジェット印刷システム
基板の反りを矯正する独自の基板固定機構。
しっかり水平固定することで、
サテライト*や文字のゆがみの発生を防ぎます。
* インクの飛散
基板固定機構

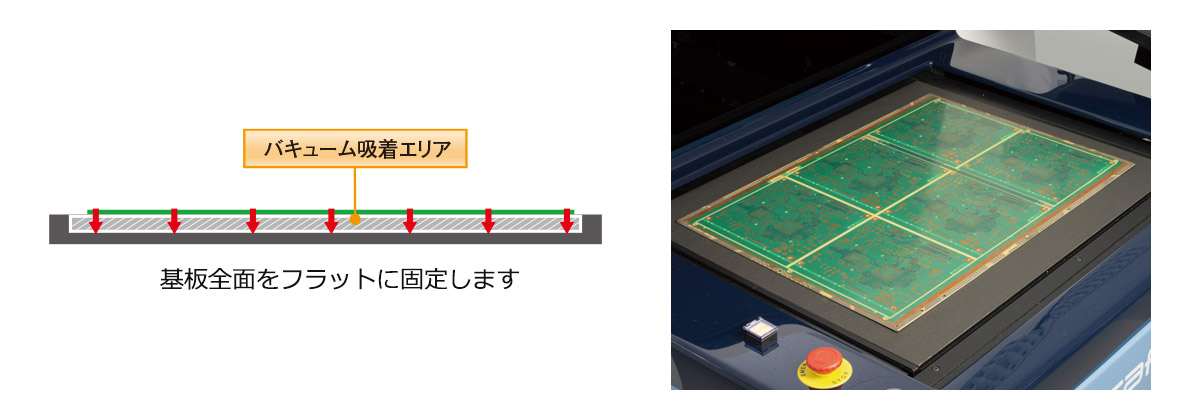

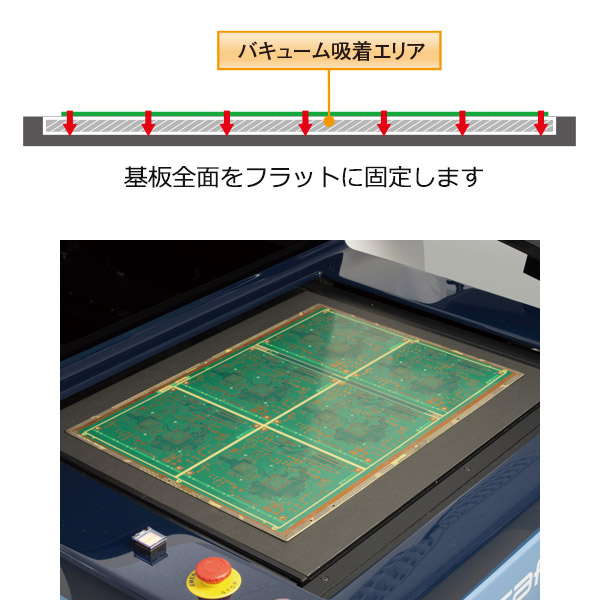

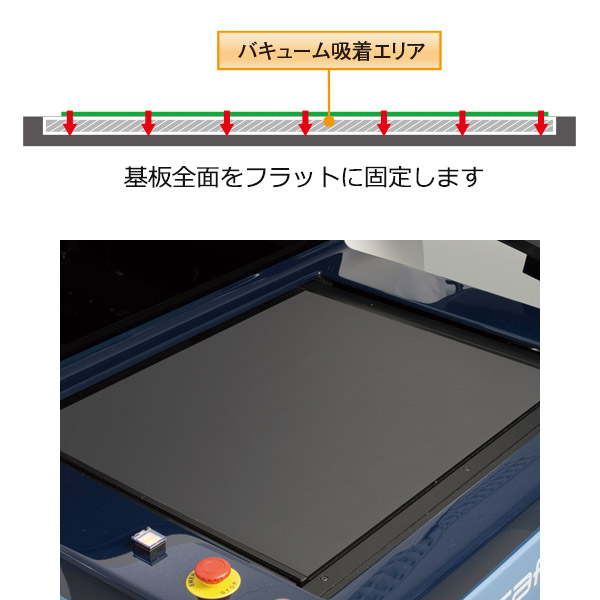

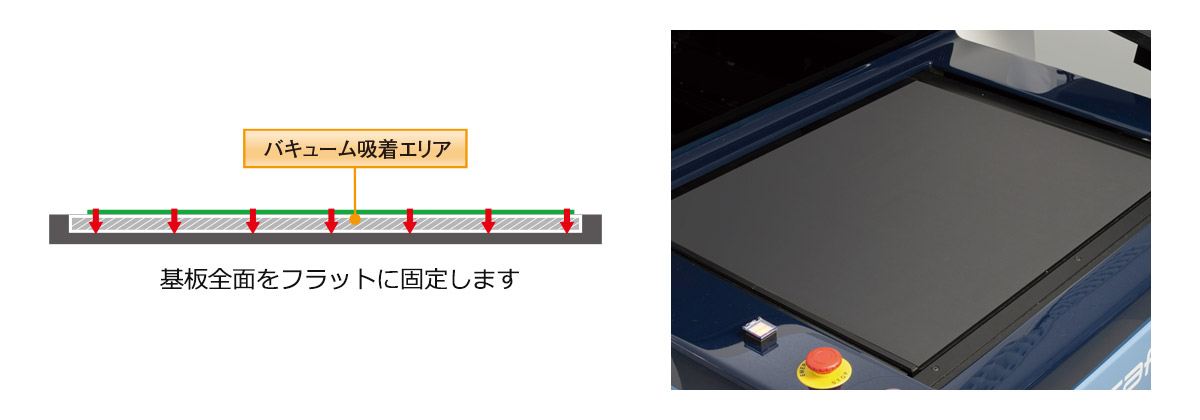

バキューム吸着
バキューム吸着による基板の固定を行う方式です。
これによりスルーホールのある基板でも全面をフラットに固定します。*1

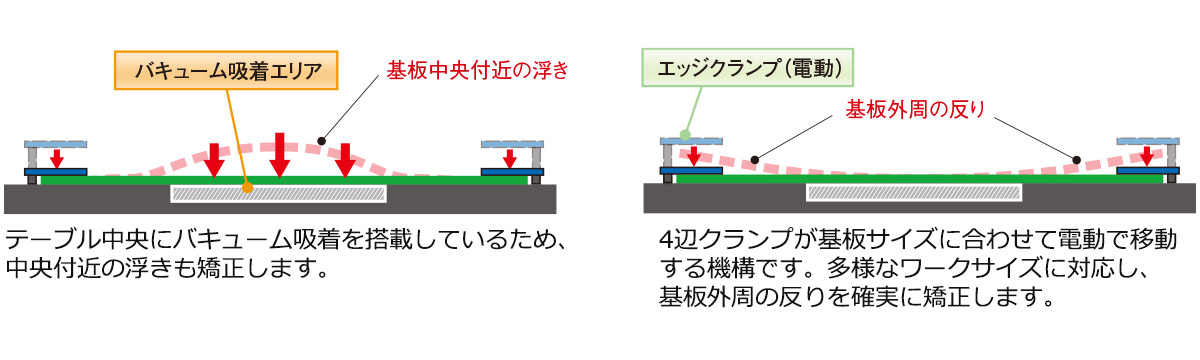

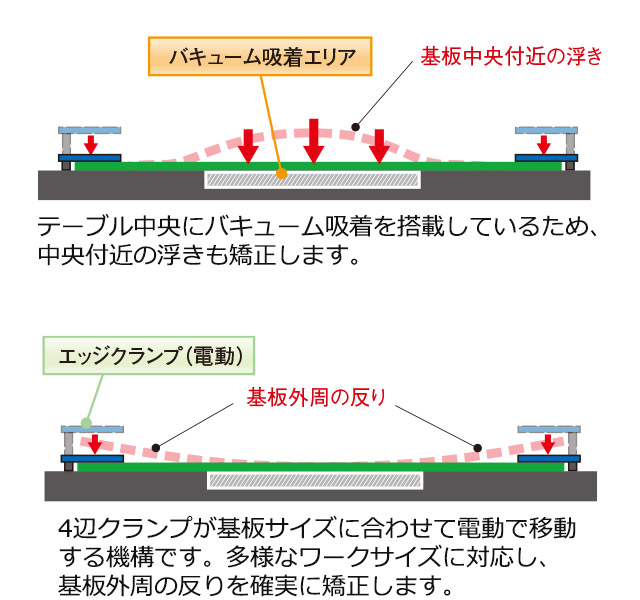

電動4辺クランプ+バキューム オプション
オートローダー/アンローダーに対応した電動４辺クランプは、バキューム吸着も併用して基板の反りをしっかりと矯正します。
自動で基板をクランプするので、オートローダー/アンローダーとの組み合わせに最適です。
現在、2タイプの電動4辺クランプ+バキュームを用意しています。

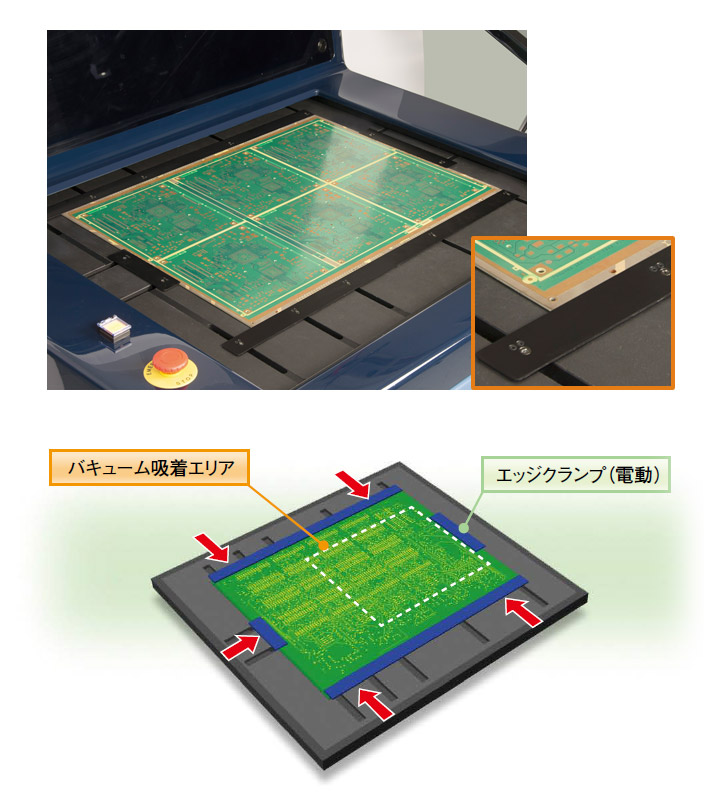

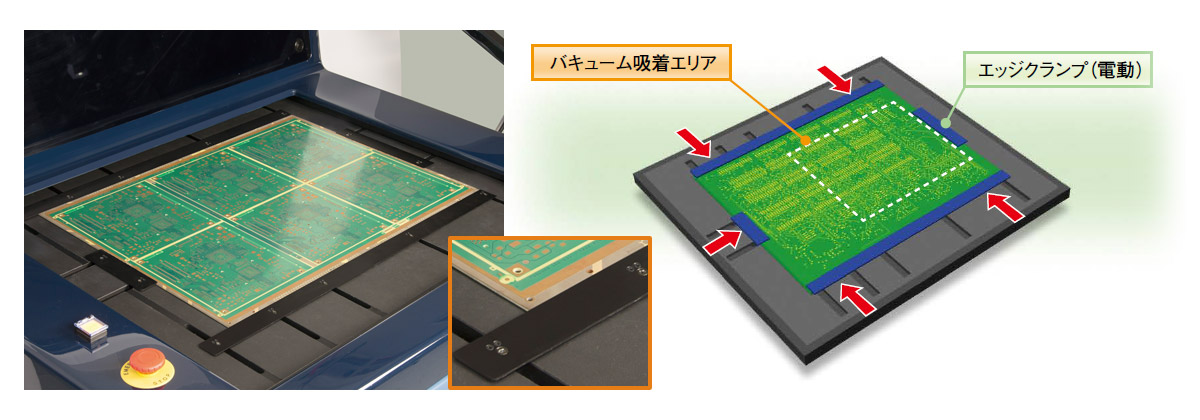

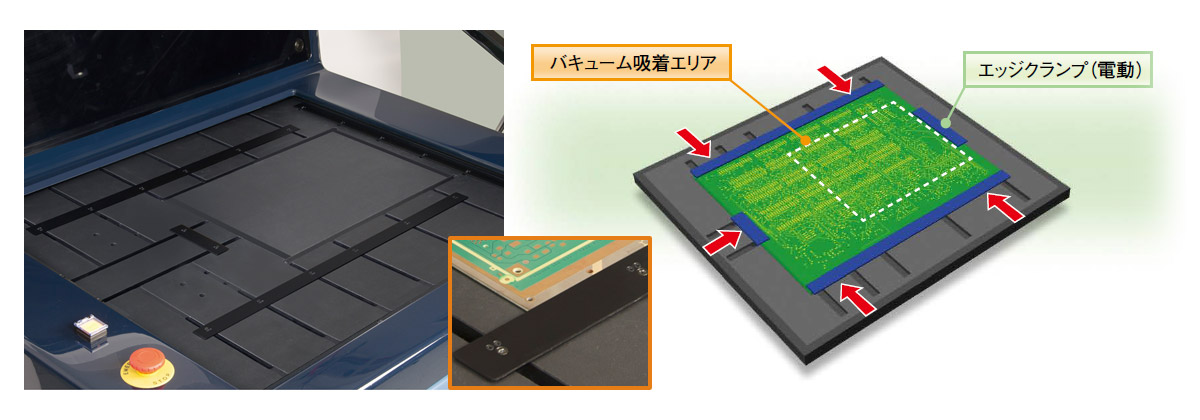

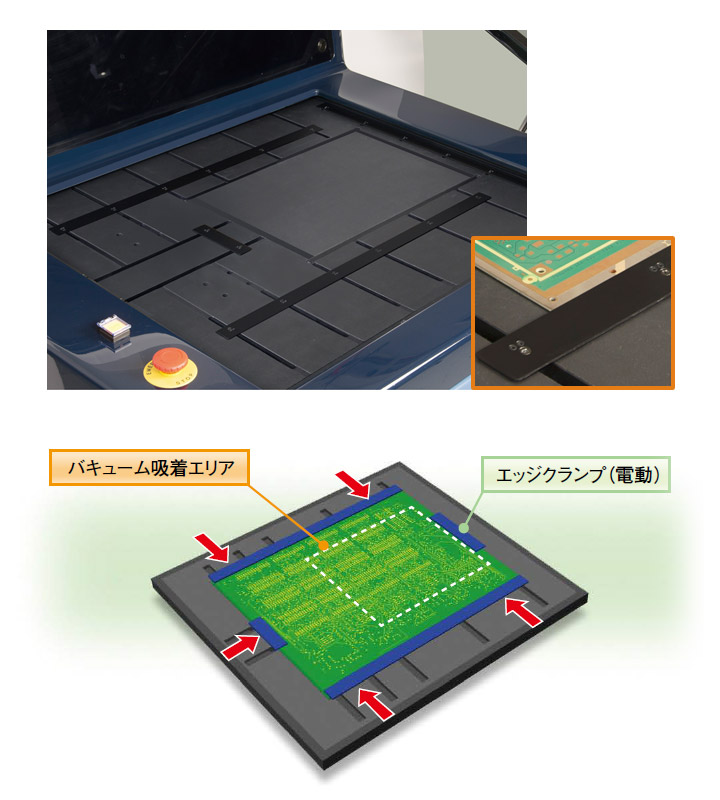

1. 電動4辺クランプ+バキューム「長辺タイプ」
辺でクランプすることで四隅まで確実に固定することができます。最小基板厚は0.6 mm以上です。*1 *2

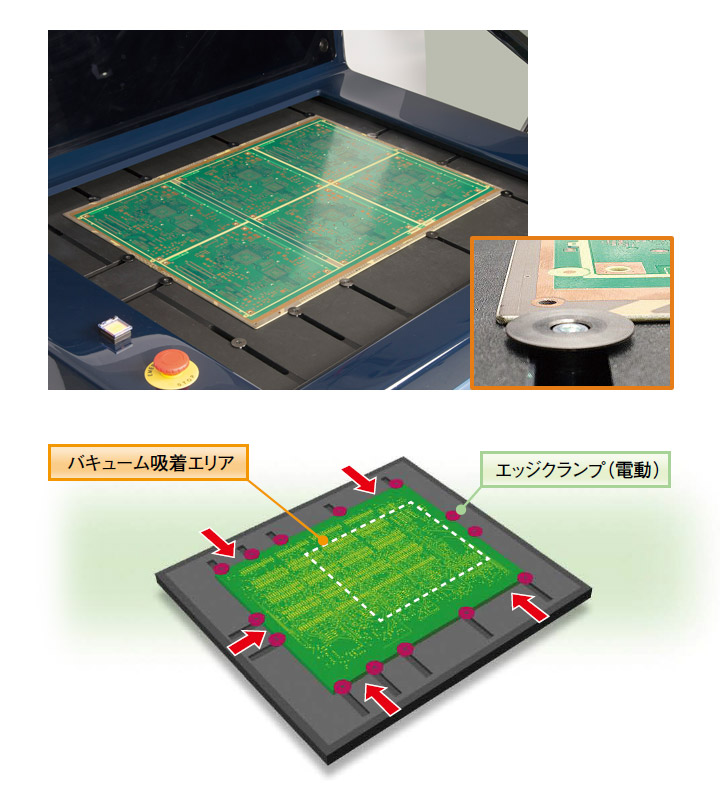

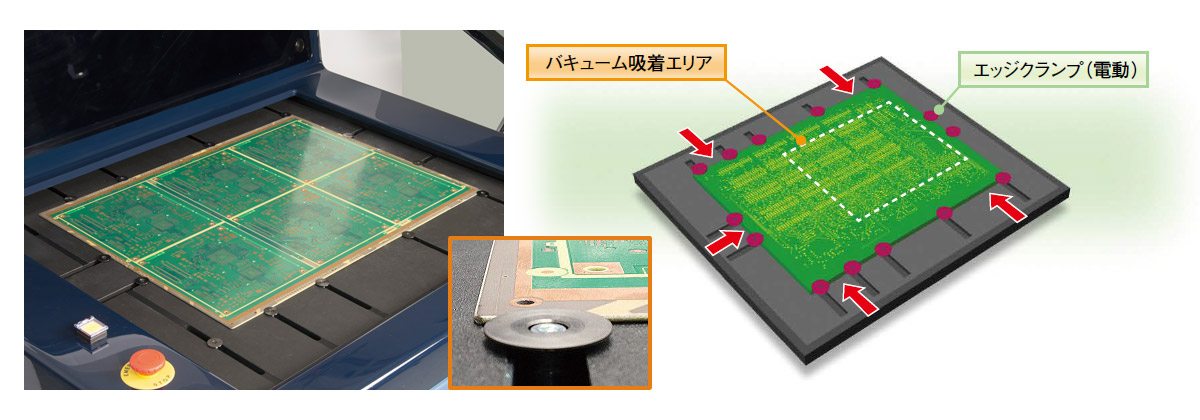

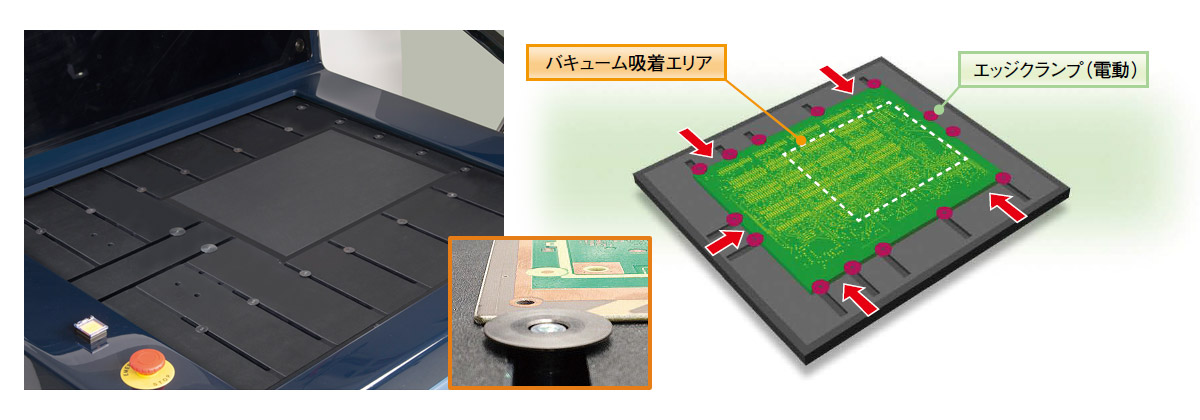

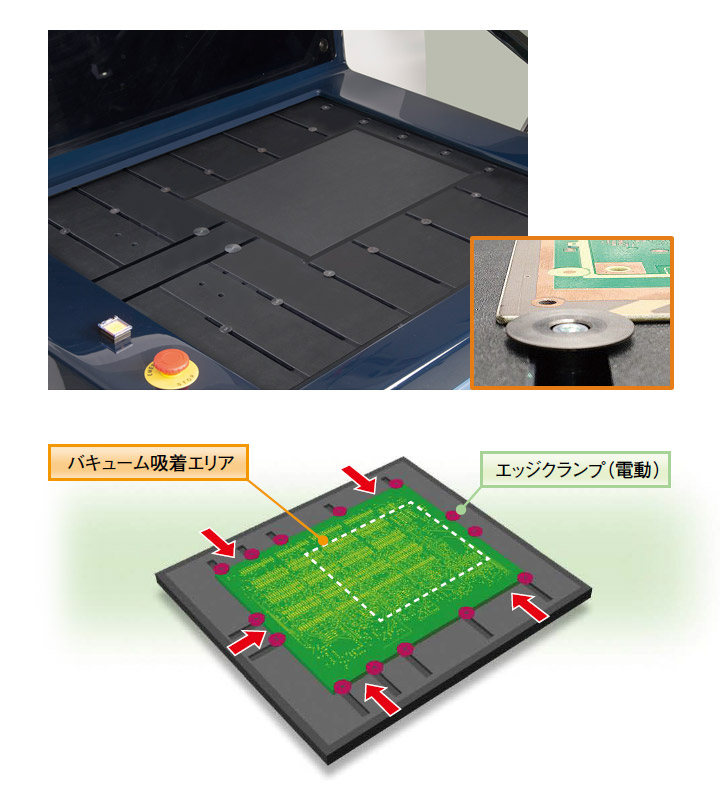

2. 電動4辺クランプ+バキューム「円型タイプ」
クランプを円型にしたタイプです。基板厚の制約なく、薄い基板も確実に固定できます。*1 *2
*1 別途バキュームポンプが必要となります。*2 基板が次のサイズ（C8K7265T・C4K8165T・その他モデルの6151タイプ: 400×330mm / 7861タイプ: 510×330mm）以下の場合、クランプが届かない辺が生じるため1辺～3辺のみの固定となります。
