- オンデマンド・インクジェット印刷システム
アナログ方式では不可能だった
デジタルならではの機能を豊富に備えたCraftPix。
便利な機能
自動ナンバリング

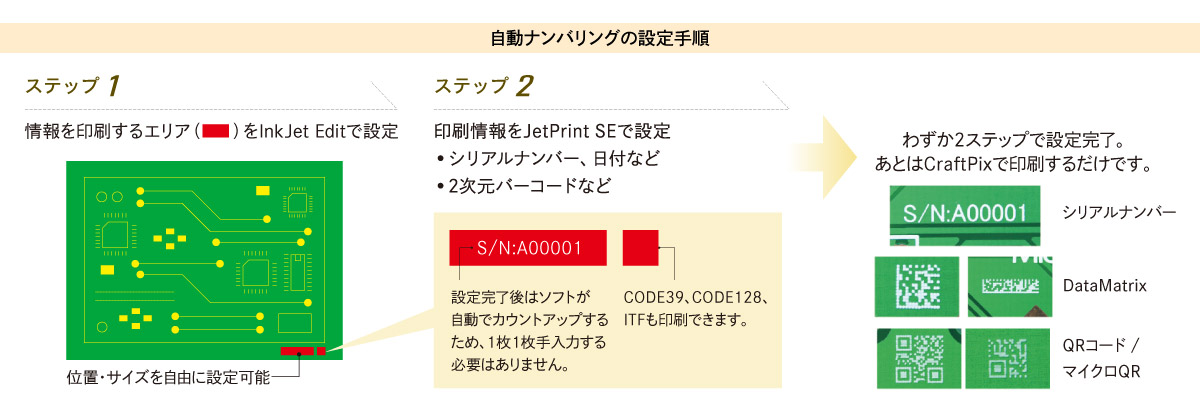

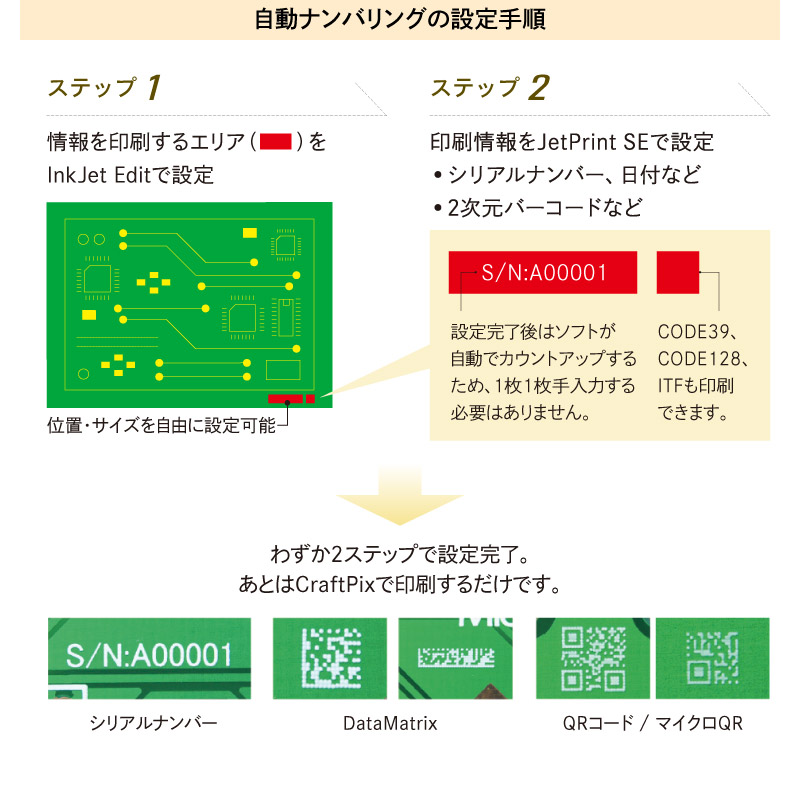

シリアルナンバー、2Dバーコードで基板情報をしっかりと管理し、メーカーの品質保証体制を整えます。
カウントアップや製造日付の印刷は、パネル毎にも個片毎にも対応が可能。
市場からの製品トレーサビリティへの要求は日々強まっていますが、
デジタル印刷であれば無理なく対応が可能となり、メーカーの競争力に直結します。

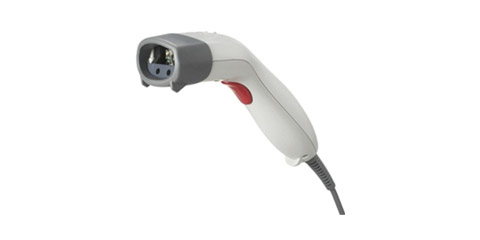

二次元バーコードリーダー（ハンディタイプ）

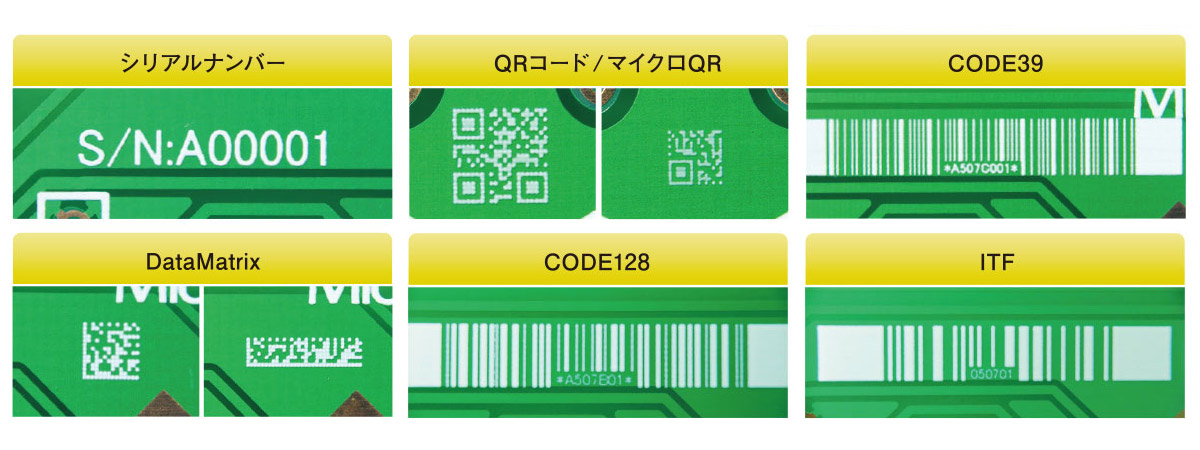

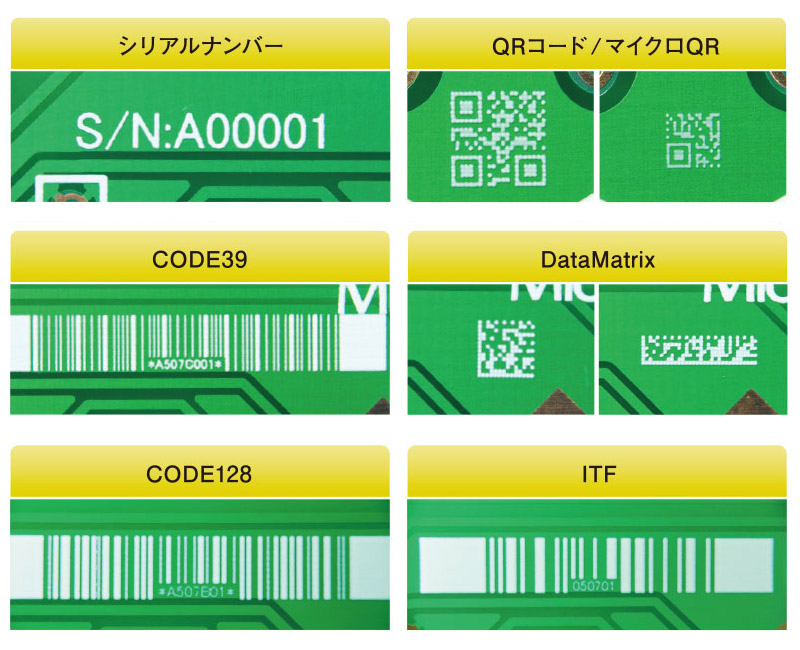

CraftPixシリーズで印刷することができる2Dバーコード
CraftPixシリーズでは、Data Matrix、QRコード、およびマイクロQRコードの3種類の2Dバーコードを印字することが可能です。文字数によって必要印刷エリアサイズは異なり、CraftPixシリーズで印刷する場合は右表に示すサイズ以上の大きさで印字すれば読み取りが可能です。読み取りは専用の2Dバーコードリーダーを用いて読み取り可能ですが、昨今の携帯電話やスマートフォンなどでもアプリをインストールすることで読み取り可能です。
| 2Dバーコード | 例 | 文字数 | ||
| 10文字 | 20文字 | 30文字 | ||
| Data Matrix (正方形) |  | 0.8 mm | 1.0 mm | 1.2 mm |
| Data Matrix (長方形) |  | 1.2 x 0.6 mm | 2.0 x 0.5 mm | 1.6 x 0.8 mm |
| QRコード |  | 1.3 mm | 1.4 mm | 1.4 mm |
| マイクロQRコード |  | 1.0 mm | 1.0 mm | 1.1 mm |
自動ノズルチェックシステム オプション

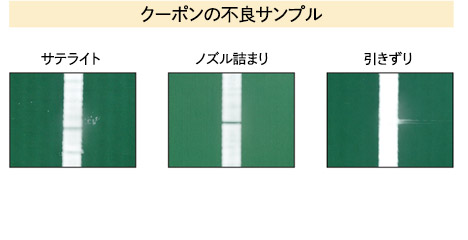

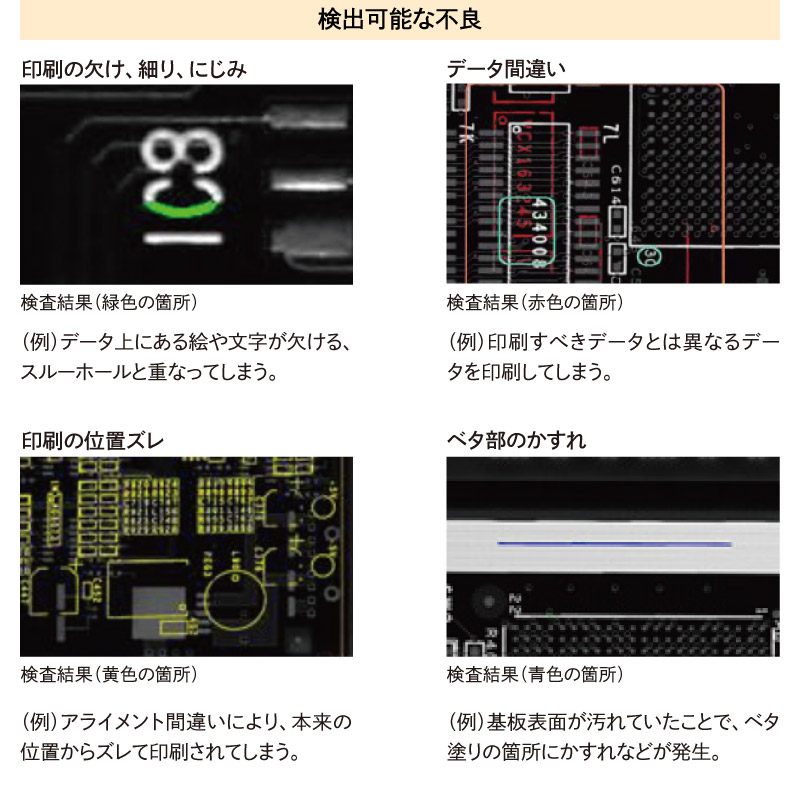

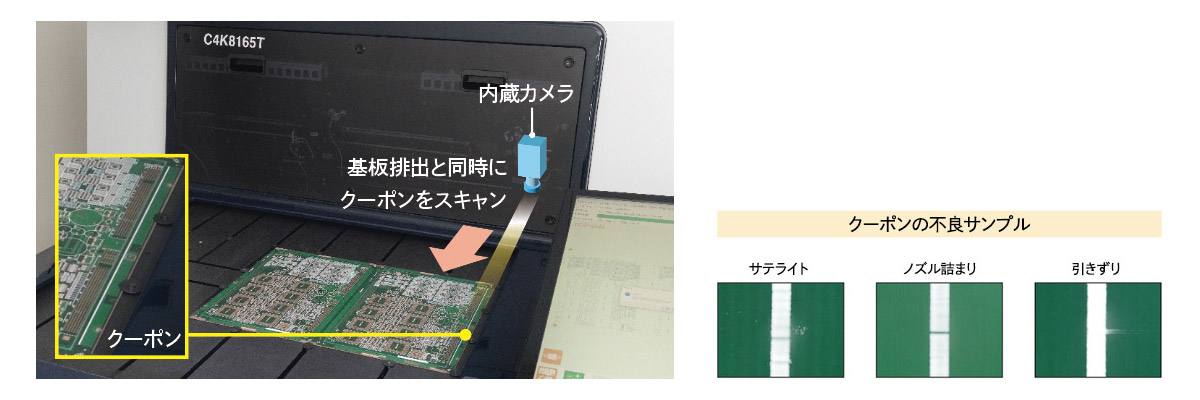

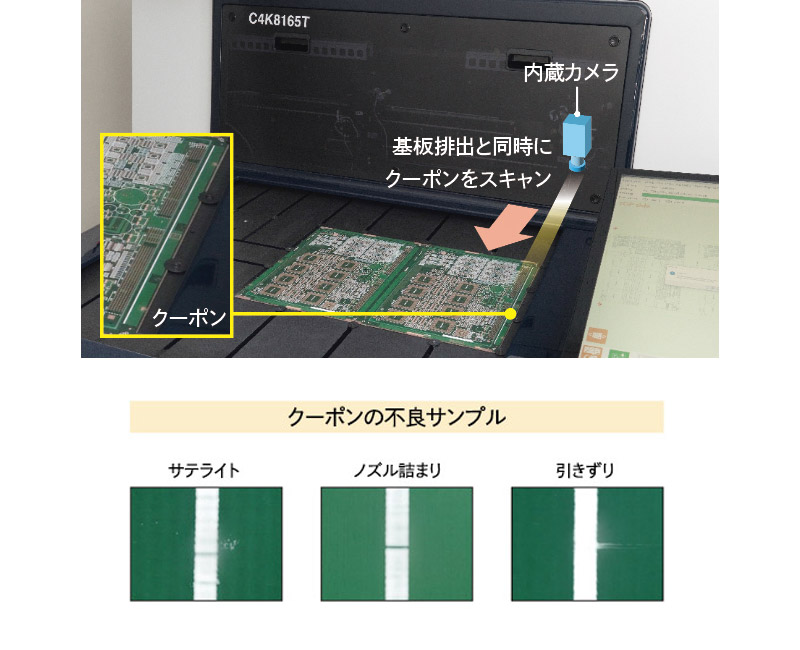

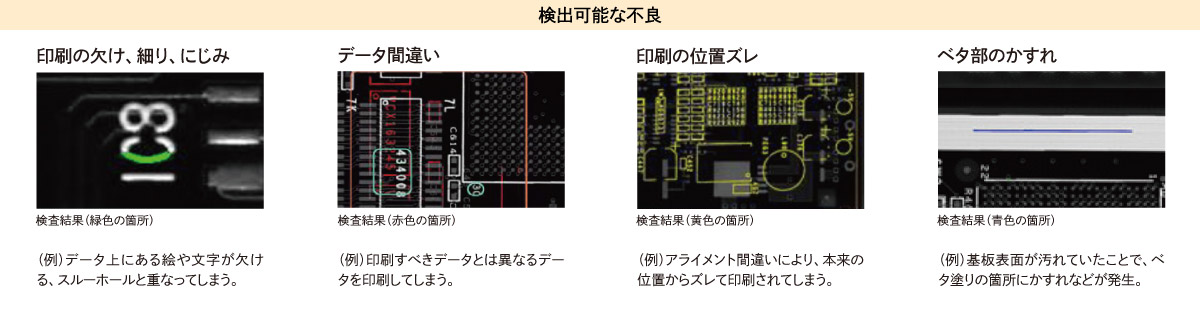

印刷中のノズル不良対策として、高速画像処理技術を用いた自動ノズルチェックシステムを搭載することにより様々な不良が検出できます。製品印刷と同時に、基板余白エリアに1mm幅の線（クーポン）を印刷し、印刷完了後、テーブルの排出に合わせて印刷したクーポンを内蔵カメラで高速スキャンし品質確認を行います。クーポンの品質結果がNGの場合は操作画面に以下のような判定結果が表示されます。クーポンの印刷品質に問題が無い場合は何も表示されません。
広視野ナビゲーションカメラ オプション

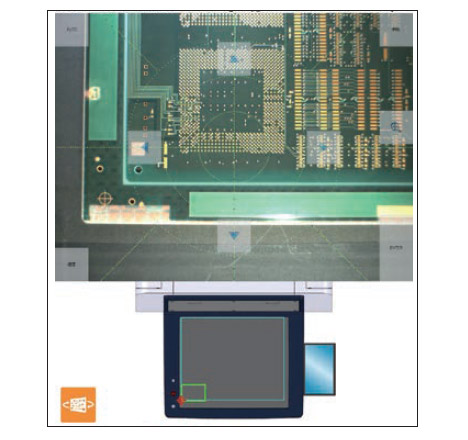

画面表示例
標準のアライメントカメラに加えて、約100mmの視野範囲を持つ広視野ナビゲーションカメラを搭載することができます。画面上で見える範囲が広くなることで、高さ検知位置や1点目のアライメント位置のティーチング時の操作が簡単になります。また、現在見えている範囲を示すイメージが画面上に表示されますので、基板を置いているシャトルテーブル上の位置も簡単に把握することが可能です。さらに、アライメントカメラと広視野ナビゲーションカメラの切り替えは、必要な際に自動で切り替わります。
自動アライメント
自動アライメントにより高速かつ精度の高い印刷を実現

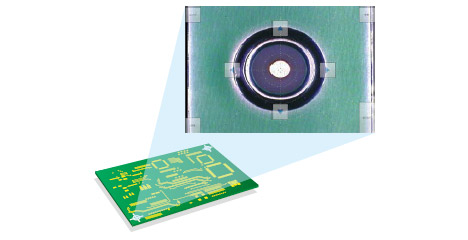

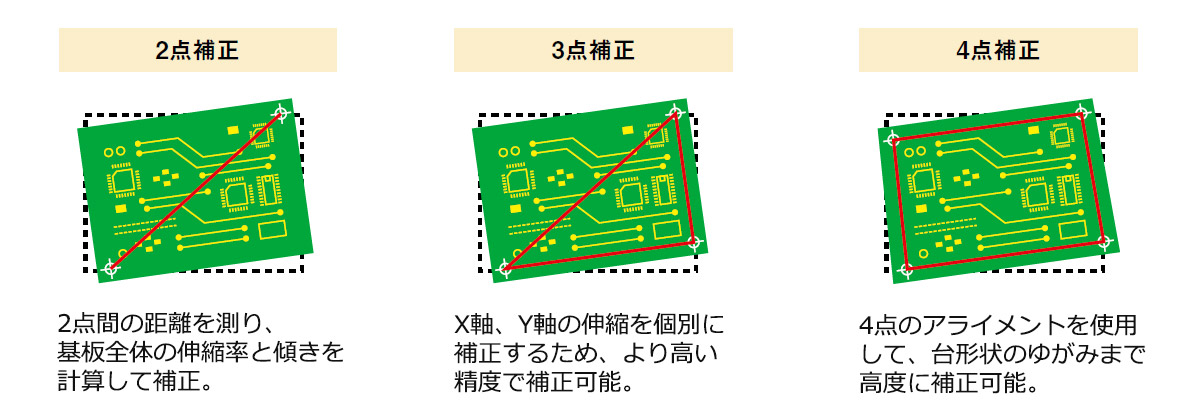

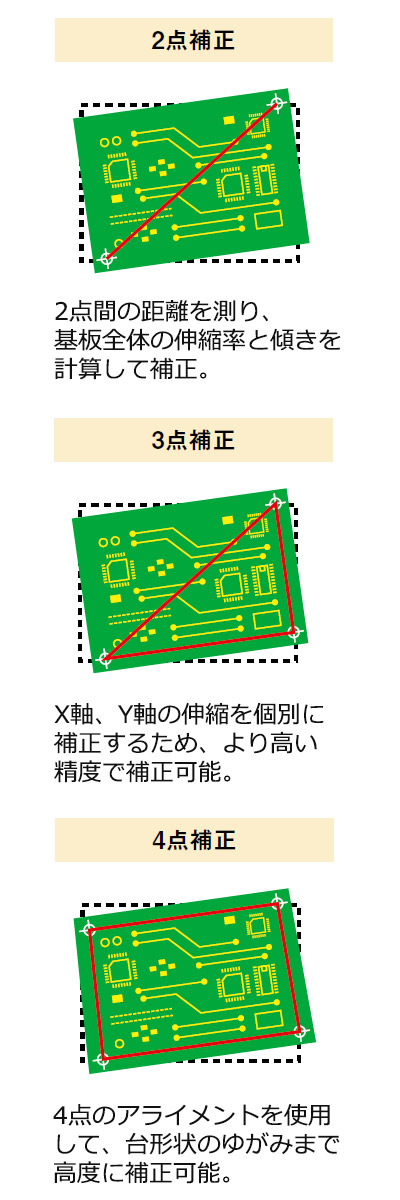

最大4点でアライメントを行います。 X軸、Y軸それぞれの伸縮にもピタリと対応します。さらに、パネル内の各個片に対して個別にアライメントするピースアライメントにも対応しており、高速かつ精度の高い印刷が可能です。
グロス/マットの表面仕上げ

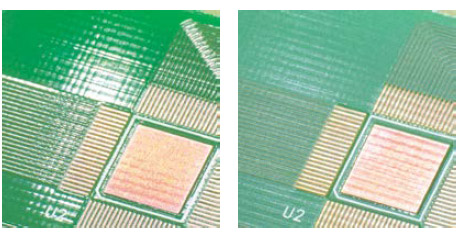

左：グロス仕上げ 右：マット仕上げ
CraftPixは2種類の表面仕上げが可能です。光沢感のある仕上がりを求める場合は、グロス仕上げが最適です。ソルダーレジスト印刷などで滑らかなツヤと光沢のある表面に仕上げることができます。彩度の高い鮮やかな色合いを持たせることができるので高級感の演出に最適です。また、光沢を出したくない場合はマット仕上げがお勧めです。グロス仕上げとは違い、光沢や写り込みのない落ち着いた仕上がりにすることができます。
Xアウト機能

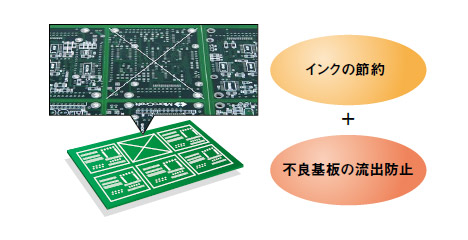

印刷前工程で発生した不良基板には×印を印刷します。面付け基板の良品部分だけに印刷できるので、インクの節約と、不良基板の流出を防ぐことができます。シリアルのナンバリングと連動しているため、製造管理も容易です。さらに、バーコードオプションを使うことで、EMMAで検査したデータをオンラインで受信し、自動的にXアウトすることもできます。
