  • Fingertester

Geeignet zum Testen von Touchscreens,
Filmmaterial und flexiblen Leiterplatten.
Leiterplatten ohne Netzliste (netlist) können ebenfalls getestet werden,
indem der Wert der Phasendifferenzmessung mit dem aufgezeichneten Wert einer als fehlerfrei getesteten Platte verglichen wird.

F2 Serie

F2H6151

Hochgenaues Modell
F2H6151
F2H6151 eignet sich zum Testen von Leiterplatten in Standardgrößen mit einer minimalen Pad - Größe von 20 μm und einem minimalen Pad - Abstand von 50 μm.

F2H3325

Hochgenaues Modell
F2H3325
F2H3325 ist speziell für das Testen allgemeiner Modulplatinen und hochdichter Motherboards mit einer minimalen Pad - Größe von 15 μm und einem minimalen Pad - Abstand von 45 μm ausgelegt.

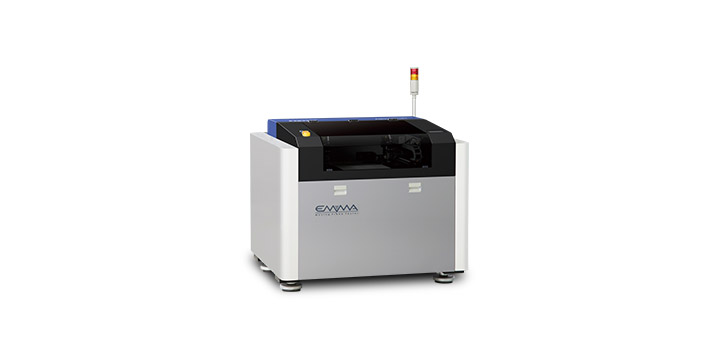

F2S6151

Hochpräzisionsmodell
F2S6151
Durch die Verwendung des "Typ 8 Probe"-Testkopfs wird beim Testen eine extrem hohe Genauigkeit erreicht. Die F2S6151 ist zum Testen von Leiterplatten mit Standardgröße mit einer Pad-Mindestgröße ab 15 µm und einem Pad-Mindestabstand ab 45 µm geeignet.
* Das Türendesign kann je nach Spezifikation unterschiedlich sein.

F2S3325

Hochpräzisionsmodell
F2S3325
Dagegen wurde die F2S3325 speziell für das Testen von Package-Boards wie allgemeinen CSPs und Flip-Chips mit einer Pad-Mindestgröße ab 10 µm und einem Pad-Mindestabstand ab 40 µm entwickelt.
* Das Türendesign kann je nach Spezifikation unterschiedlich sein.

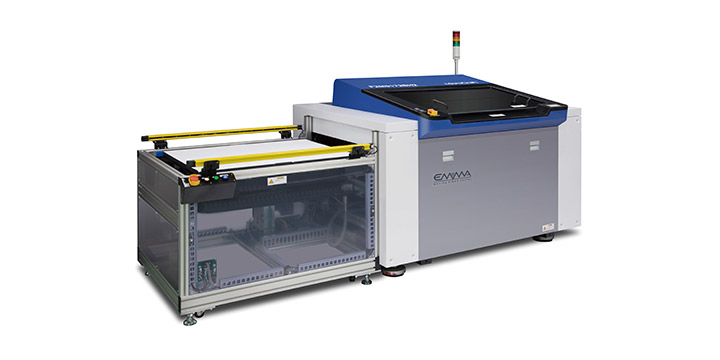

F2M9172SH

Modell mit Shuttle-Tisch
F2M9172SH
Das größere Modell mit Anschluss an einen Shuttle-Tisch erreicht eine erhebliche Steigerung des Durchsatzes in der Produktion. SH steht für Single Shuttle (Shuttle x 1).
* Das Türendesign kann je nach Spezifikation unterschiedlich sein.

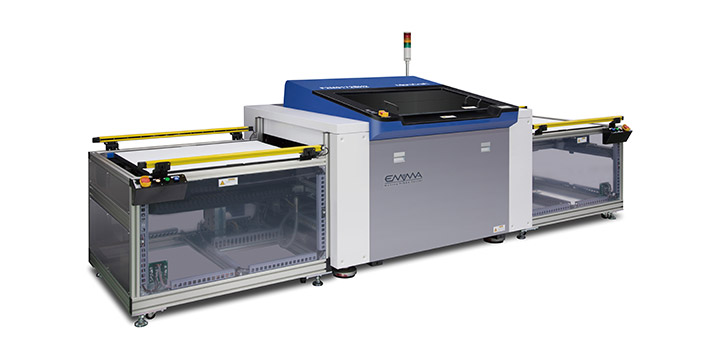

F2M9172SH2

Modell mit Shuttle-Tisch
F2M9172SH2
SH2 für Dual Shuttle (Shuttle x 2).
* Das Türendesign kann je nach Spezifikation unterschiedlich sein.

Shuttle-Tisch

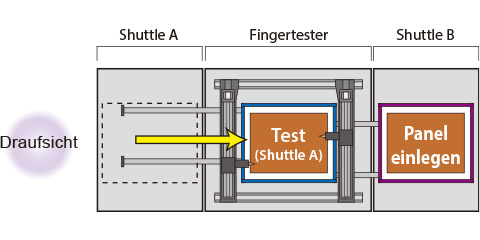

Panel wird in Shuttle B eingelegt und wartet das Ende des Testvorgangs von Shuttle A ab (Shuttle A)

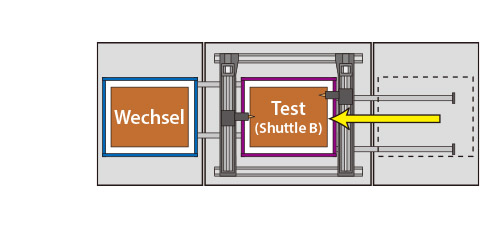

Nach Abschluss des Testvorgangs kehrt Shuttle A in die Ausgangsposition zurück. Gleichzeitig wird das Panel von Shuttle B in die Testposition transportiert und anschließend getestet.

Technische Daten (F2H)

F2H6151 F2H3325
Max. Testbereich

610 x 510 mm

330 x 250 mm
Anzahl der Finger

2 oben

2 oben
Min. Plattengröße

50 x 50 mm

50 x 50 mm
Max. Plattenstärke

10 mm

10 mm
Nicht testbarer Bereich

—

—
Wiederholgenauigkeit *1

±4 µm

±2 µm
Auflösung

2 µm

1 µm
Min. Padabstand

50 µm *2

45 µm *2
Min. Padgröße

20 µm *3

15 µm *3
Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4
Strom der Widerstandsmessung

Durchgangsprüfung: 2.5 µA–150 mA

Durchgangsprüfung: 2.5 µA–150 mA
Klemmsystem

Vakuum-Tisch

Vakuum-Tisch
Anzahl der CCD-Kameras

2 oben

2 oben
Drucker

Extern

Extern
Luftversorgung: Druck

0,5 MPa

N/A
Luftversorgung: Verbrauch

0,6 ℓ/min.

N/A
Netzanschluss *5
Einphasig, AC200–240 V 50/60 Hz

8 A

8 A
Gewicht

720 kg

700 kg

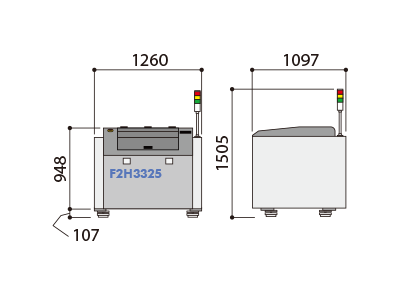

Größe (mm)

Systemanforderungen 1）Steuerungs- PC & Monitor
2）PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2010 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 7 / Windows 8 / Windows 10).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Dies basiert auf der Lasermessung *2 Wenn als Probe T96MC-PB-0R40 verwendet wird. *3 Wenn als Probe T96MC-PB-0B00 verwendet wird. *4 500 V / 1000 V Optional *5 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.

Technische Daten (F2S)

F2S6151 F2S3325
Max. Testbereich

610 x 510 mm

330 x 250 mm
Anzahl der Finger

2 oben

2 oben
Min. Plattengröße

50 x 50 mm

50 x 50 mm
Max. Plattenstärke

4 mm

4 mm
Nicht testbarer Bereich

—

—
Wiederholgenauigkeit *1

±2 µm

±1 µm
Auflösung

1 µm

1 µm
Min. Padabstand

45 µm *2

40 µm *2
Min. Padgröße

15 µm *3

10 µm *3
Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4
Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem

Vakuum-Tisch

Vakuum-Tisch
Anzahl der CCD-Kameras

2 oben

2 oben
Drucker

Extern

Extern
Luftversorgung: Druck

0,5 MPa

N/A
Luftversorgung: Verbrauch

0,6 ℓ/min.

N/A
Netzanschluss *5
Einphasig, AC200–240 V 50/60 Hz

8 A

8 A
Gewicht

720 kg

700 kg
Größe (mm)

Systemanforderungen 1）Steuerungs- PC & Monitor
2）PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2010 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 7 / Windows 8 / Windows 10).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Dies basiert auf der Lasermessung *2 Wenn als Probe T98MC-PB-0R80 verwendet wird. *3 Wenn als Probe T98MC-PB-0B00 verwendet wird. *4 500 V / 1000 V Optional *5 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.

Technische Daten (Modell mit Shuttle-Tisch)

F2M9172SH F2M9172SH2
Max. Testbereich

910 x 720 mm

910 x 720 mm
Anzahl der Finger

2 oben

2 oben
Min. Plattengröße

50 x 50 mm

50 x 50 mm
Max. Plattenstärke

10 mm

10 mm
Nicht testbarer Bereich

—

—
Wiederholgenauigkeit *1

±4 µm

±4 µm
Auflösung

2 µm

2 µm
Min. Padabstand

180 µm *2

180 µm *2
Min. Padgröße

60 µm *2

60 µm *2
Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *3

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *3
Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA
Klemmsystem

Vakuum-Tisch

Vakuum-Tisch
Anzahl der CCD-Kameras

2 oben

2 oben
Drucker

Extern

Extern
Luftversorgung: Druck

0,5 MPa

0,5 MPa
Luftversorgung: Verbrauch

0,6 ℓ/min.

0,6 ℓ/min.
Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

15 A

15 A
Gewicht

1500 kg

2000 kg

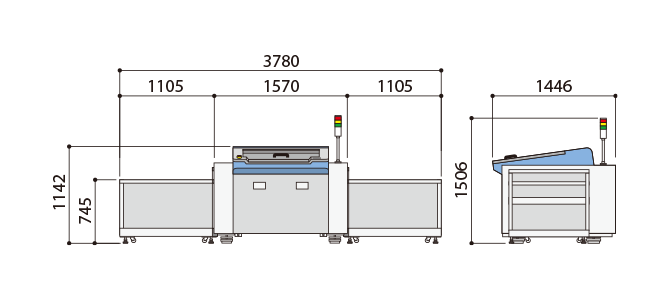

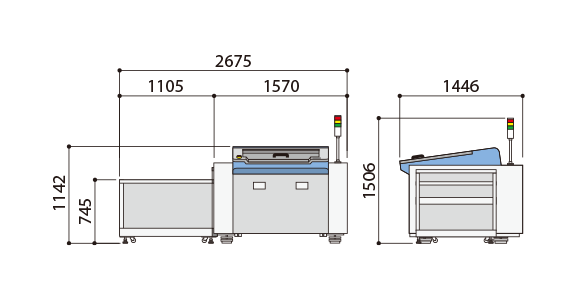

Größe (mm)

Systemanforderungen 1）Steuerungs- PC & Monitor
2）PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2010 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 7 / Windows 8 / Windows 10).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Dies basiert auf der Lasermessung *2 Wenn als Probe T96MC-PB-0R40 verwendet wird. *3 500 V / 1000 V Optional *4 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.
