MicroCraft

  • Fingertester

Erzielt im Vergleich zum Standardmodell eine höhere Testgenauigkeit.
Geeignet für das Testen von Panels mit hoher Kontaktdichte und von
Fine-Pitch-Boards.

H Serie (4-Finger-System)

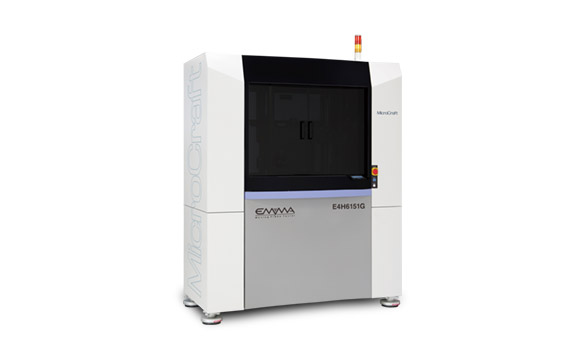

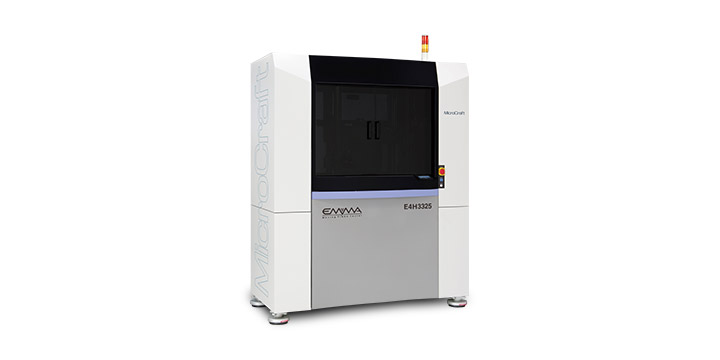

E4H6151G / E4H3325G

Hochgenauesmodell
E4H6151G / E4H3325G NEW
Stark verbesserte Testgenauigkeit für Fine-Pitch-Boards mit hoher Kontaktdichte, die mit dem Standardmodell nicht getestet werden können. E4H6151G wird zum Testen von Leiterplatten mit Standardgröße mit einer Pad-Mindestgröße von 20 µm und einem Pad-Mindestabstand von 50 µm verwendet. Dagegen wurde die E4H3325G speziell für das Testen von allgemeinen Modul- und Hauptplatinen mit einer Pad-Mindestgröße ab 15 µm und einem Pad-Mindestabstand ab 45 µm entwickelt.

Technische Daten

E4H6151G E4H3325G
Max. Testbereich

610 x 510 mm

330 x 250 mm

Anzahl der Finger

2 vorn, 2 hinten

2 vorn, 2 hinten

Min. Plattengröße

60 x 65 mm

40 x 35 mm

Max. Plattenstärke

9 mm

9 mm

Nicht testbarer Bereich

1 mm vom Rand der Klemmen *1

1 mm vom Rand der Klemmen *1

Wiederholgenauigkeit *2

±4 µm

±2 µm

Auflösung

2 µm

1 µm

Min. Padabstand

50 µm *3

45 µm *3

Min. Padgröße

20 µm *4

15 µm *4

Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5

Strom der Widerstandsmessung

Durchgangsprüfung: 2,5 µA–150 mA

Durchgangsprüfung: 2,5 µA–150 mA

Klemmsystem

Pneumatisch

Pneumatisch

Anzahl der Ausrichtungskameras

2 vorn, 2 hinten

2 vorn, 2 hinten

Drucker

Extern

Extern

Luftversorgung: Druck

0,5 MPa

0,5 MPa

Luftversorgung: Verbrauch

3,5 ℓ/min.

3,5 ℓ/min.

Netzanschluss *6
Einphasig, AC200–240 V 50/60 Hz

10 A

10 A

Gewicht

1150 kg

1200 kg

Größe (mm)

Systemanforderungen 1)Steuerungs- PC & Monitor
2)PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *2 Dies basiert auf der Lasermessung *3 Wenn als Probe T96MC-PB-0R40 verwendet wird. *4 Wenn als Probe T96MC-PB-0B00 verwendet wird. *5 500 V / 1000 V Optional *6 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.

H Serie (2-Finger-System)

F2H6151G / F2H3325G

Hochgenauesmodell
F2H6151G / F2H3325G NEW
F2H6151G eignet sich zum Testen von Leiterplatten in Standardgrößen mit einer minimalen Pad - Größe von 20 μm und einem minimalen Pad - Abstand von 50 μm. F2H3325G ist speziell für das Testen allgemeiner Modulplatinen und hochdichter Motherboards mit einer minimalen Pad - Größe von 15 μm und einem minimalen Pad - Abstand von 45 μm ausgelegt.

Technische Daten

F2H6151G F2H3325G
Max. Testbereich

610 x 510 mm

330 x 250 mm

Anzahl der Finger

2 oben

2 oben

Min. Plattengröße

50 x 50 mm

50 x 50 mm

Max. Plattenstärke

10 mm

10 mm

Nicht testbarer Bereich

Wiederholgenauigkeit *1

±4 µm

±2 µm

Auflösung

2 µm

1 µm

Min. Padabstand

50 µm *2

45 µm *2

Min. Padgröße

20 µm *3

15 µm *3

Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *4

Strom der Widerstandsmessung

Durchgangsprüfung: 2.5 µA–150 mA

Durchgangsprüfung: 2.5 µA–150 mA

Klemmsystem

Vakuum-Tisch

Vakuum-Tisch

Anzahl der Ausrichtungskameras

2 oben

2 oben

Drucker

Extern

Extern

Luftversorgung: Druck

0,5 MPa

N/A

Luftversorgung: Verbrauch

0,6 ℓ/min.

N/A

Netzanschluss *5
Einphasig, AC200–240 V 50/60 Hz

8 A

8 A

Gewicht

720 kg

700 kg

Größe (mm)

Systemanforderungen 1)Steuerungs- PC & Monitor
2)PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2020 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 10 / Windows 11).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Dies basiert auf der Lasermessung *2 Wenn als Probe T96MC-PB-0R40 verwendet wird. *3 Wenn als Probe T96MC-PB-0B00 verwendet wird. *4 500 V / 1000 V Optional *5 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.
