  • 주문 제작형 잉크젯 인쇄 시스템

시리즈 최고의 인쇄 속도를 실현한 플래그십 모델.

C8K**T모델

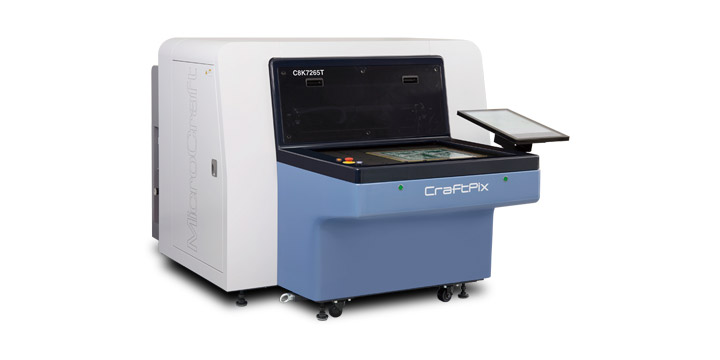

C8K7265T

초고속 인쇄 모델
C8K7265T NEW
인쇄 헤드 8개를 장착한 플래그십 모델입니다. 솔더 레지스트는 물론 양산 라인에서 심볼 인쇄에 사용할 수도 있습니다. 잉크 탱크 2개가 장착되어 있으며, 4+4헤드 구성으로 2색 인쇄 모델로도 사용이 가능합니다.

상세 사양

C8K7265T
최대 기판 사이즈

720 x 650 mm
사출최대주파수

45 kHz
가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440
세로방향 해상도 (dpi)

720 / 1440 / 2160
최소액적량

6 pl / 13 pl
노즐수

8 x 1024 (8192)
표준해상도

720 dpi
최소선폭 *1

70 µm–90 µm
인쇄시간 *2

580 x 430 mm: 6초
610 x 510 mm: 6초
잉크탱크 수

2
잉크탱크용량 (최대)

1000 ml x 2
온헤드UV램프 *3

LED UV램프
얼라인먼트 카메라 수

3
카메라 시야각

11.5 x 8.6 mm
에어사양 (압력)

0.5 MPa
에어사양 (용량)

150 ℓ/min.
전원 *4
단상AC200–240 V 50/60 Hz

30 A
중량

1450 kg
외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크 사용 시 속도는 필요한 UV광량에 따라 달라집니다. 인쇄 시간에는 화상 얼라인먼트, 셔틀 동작, 기판 교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공 펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) ●고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. ●CraftPix의 소모품은 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. ●상세 사양에 대해서는 영업에게 문의하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5
모니터

터치 패널식 액정 모니터 장비
소프트웨어 대응 OS

Windows 10 / Windows 11
입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업에게 문의하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
에어 커플러 사이즈

RC 3/4
중량

85 kg

* 기판고정 방식에 따름
