  • 주문 제작형 잉크젯 인쇄 시스템

EPSON 고정밀 인쇄 헤드를 2개 탑재.

C2E모델

C2E

고정밀 인쇄 모델

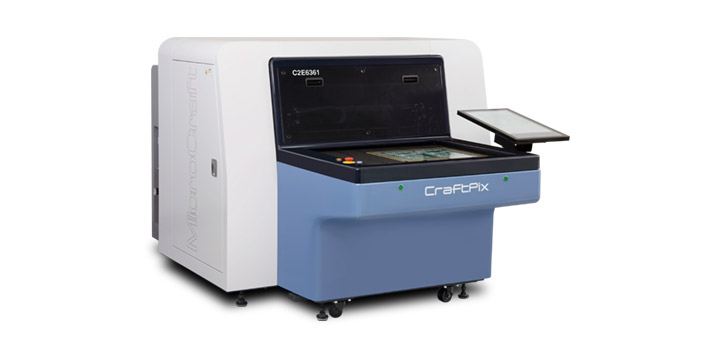

C2E6361 NEW
독자적인 MEMS 기술로 제작된 정밀한 노즐과 잉크 흐름 경로를 통해 거의 완벽한 원형을 높은 정밀도로 도포할 수 있습니다. 잉크 리사이클 시스템을 기본 탑재하였습니다.

상세 사양

C2E6361
최대 기판 사이즈

635 x 610 mm
사출최대주파수

48 kHz
가로방향 해상도 (dpi)

600 / 1200 / 1800
세로방향 해상도 (dpi)

300 / 600 / 900 / 1200
최소액적량

3.2 pl
노즐수

2 x 3200 (6400) *1
표준해상도

600 dpi
최소선폭 *2

40 µm–70 µm
인쇄시간 *3

580 x 430 mm: 15초
610 x 510 mm: 16초
잉크탱크 수

1
잉크탱크용량 (최대)

100 ml
온헤드UV램프 *4

LED UV램프
얼라인먼트 카메라 수

1
카메라 시야각

4.9 x 3.7 mm
에어사양 (압력)

0.5 MPa
에어사양 (용량)

150 ℓ/min.
전원 *5
단상AC200–240 V 50/60 Hz

30 A
중량

1200 kg
외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 인쇄시 유효한 노즐의 수: 5560 *2 잉크에 따라 달라집니다. *3 UV경화형 잉크 사용 시 속도는 필요한 UV광량에 따라 달라집니다. 인쇄 시간에는 화상 얼라인먼트, 셔틀 동작, 기판 교체 시간은 제외됩니다. *4 LED UV램프는 사용하는 잉크에 따라 다릅니다. *5 별도 냉각 장치 및 진공 펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) ●고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. ●CraftPix의 소모품은 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. ●상세 사양에 대해서는 영업에게 문의하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5
모니터

터치 패널식 액정 모니터 장비
소프트웨어 대응 OS

Windows 10 / Windows 11
입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업에게 문의하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
에어 커플러 사이즈

RC 3/4
중량

85 kg

* 기판고정 방식에 따름
