  • 주문 제작형 잉크젯 인쇄 시스템

인쇄 헤드 4개를 장착하고 있으며,
C8K 모델 다음으로 고속 인쇄가 가능한 모델입니다.

C4K**T모델

C4K8165T

고속 인쇄 모델

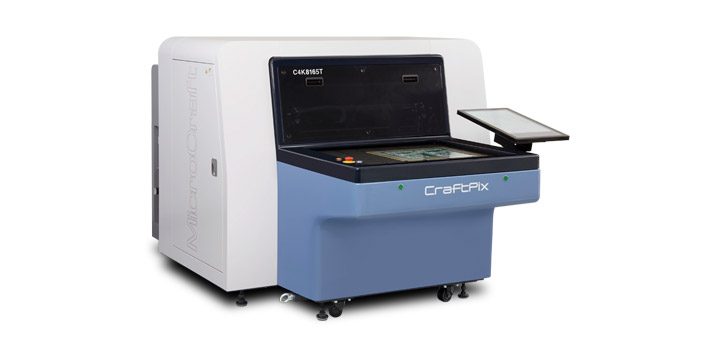

C4K8165T NEW
인쇄 헤드 4개를 장착하고 있으며, C8K 모델 다음으로 고속 인쇄가 가능한 모델입니다. C8K 모델과 마찬가지로 3대의 얼라인먼트 카메라를 장착하여 단시간 얼라인먼트가 가능하고, 2색 인쇄 모델로도 사용이 가능 합니다.

상세 사양

C4K8165T
최대 기판 사이즈

810 x 650 mm
사출최대주파수

45 kHz
가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440
세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160
최소액적량

6 pl / 13 pl
노즐수

4 x 1024 (4096)
표준해상도

720 dpi
최소선폭 *1

70 µm–90 µm
인쇄시간 *2

580 x 430 mm: 11초
610 x 510 mm: 11초
780 x 610 mm: 20초
잉크탱크 수

2
잉크탱크용량 (최대)

1000 ml x 2
온헤드UV램프 *3

LED UV램프
얼라인먼트 카메라 수

3
카메라 시야각

11.5 x 8.6 mm
에어사양 (압력)

0.5 MPa
에어사양 (용량)

150 ℓ/min.
전원 *4
단상AC200–240 V 50/60 Hz

20 A
중량

1450 kg
외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크 사용 시 속도는 필요한 UV광량에 따라 달라집니다. 인쇄 시간에는 화상 얼라인먼트, 셔틀 동작, 기판 교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공 펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) ●고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. ●CraftPix의 소모품은 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. ●상세 사양에 대해서는 영업에게 문의하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5
모니터

터치 패널식 액정 모니터 장비
소프트웨어 대응 OS

Windows 10 / Windows 11
입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업에게 문의하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
에어 커플러 사이즈

RC 3/4
중량

85 kg

* 기판고정 방식에 따름
