  • TDR/VNA測定装置 Sarra
  • TDR/VNA測定装置

多彩なプローブに対応することにより
高周波プリント基板からパッケージ基板まで、
高精度なインピーダンス/Sパラメータ測定を実現しました。

Sarraシリーズ対応プローブ

周波数特性 対応機種 対応プローブ
最大67GHz

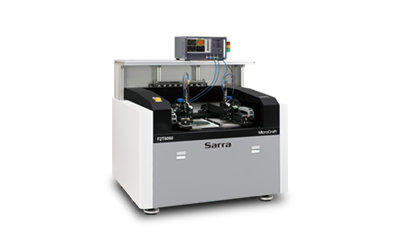

VNAS2V/S3V/S4V54
S2V/S3V/S4V54

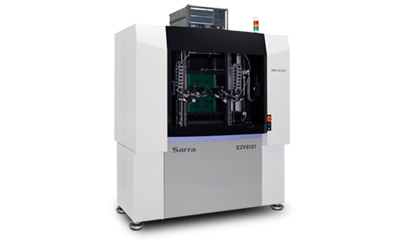

TDRS1T44/S2T34
S1T44/S2T34

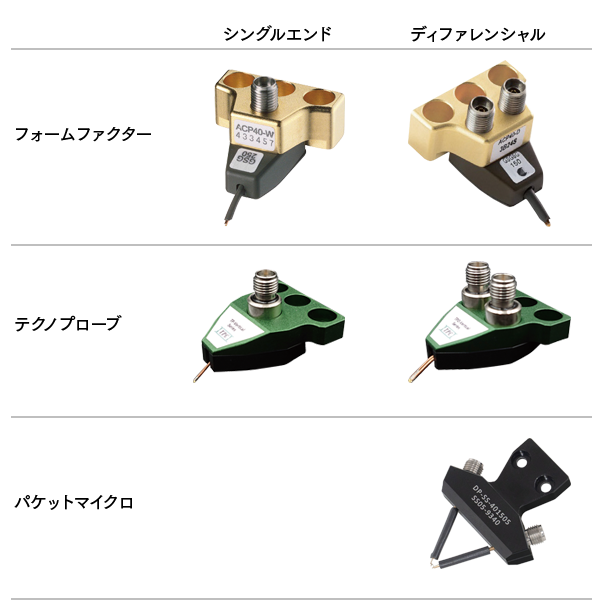

超高周波エアコプレナープローブ
最大67GHzの周波数特性を持つ超高周波プローブに対応しています。
（フォームファクター社製ACP65/ACP40シリーズ、テクノプローブ社製TP40V/TPD40V、パケットマイクロ社製DP-SS-4015など）超高周波エアコプレナープローブ

【回転範囲】
180°
【周波数特性】
40GHz（最大67GHz）
【ピッチ（固定）】
p=0.1～1.25（mm）、標準ピッチ： 0.1、0.125、0.15、0.2、0.25（mm）
最大20GHz

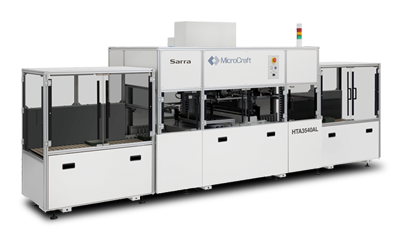

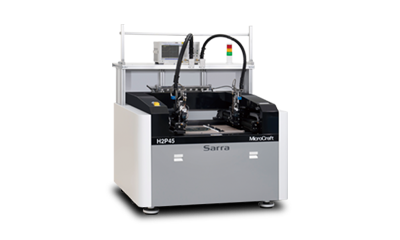

TDRH1P66/H1P96/H2P45/H2P86
H1*66/H2*45

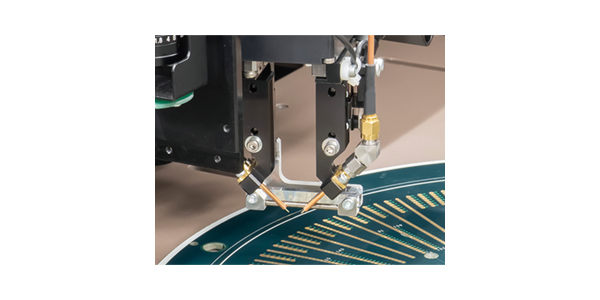

自動可変ピッチプローブ
プローブ本体に電動モーターを内蔵し、従来のプローブよりも正確かつ高速なピッチ変更が可能です。シングルエンドとディファレンシャルを用意しています。自動可変ピッチプローブ

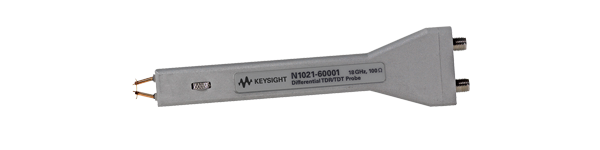

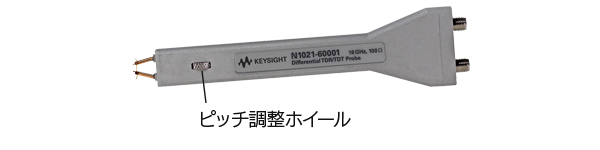

手動可変ピッチディファレンシャルプローブ
内蔵ホイールによりピッチ調整が可能な、キーサイト社製N1021Bなどに対応しています。N1021Bの周波数特性は18GHzです。手動可変ピッチディファレンシャルプローブ

【回転範囲】
自動可変ピッチプローブ（シングルエンド）：360°
自動可変ピッチプローブ（ディファレンシャル）：180°
手動可変ピッチディファレンシャルプローブ：360°
【周波数特性】
18GHz（最大20GHz）
【ピッチ（可変）】
自動可変ピッチプローブ：p=0～5.08（mm）
手動可変ピッチディファレンシャルプローブ：p=0～2.54（mm）
※ H2P45/86（2プローブ）は片方のプローブに固定ピッチ同軸プローブを装着できます
最大20GHz

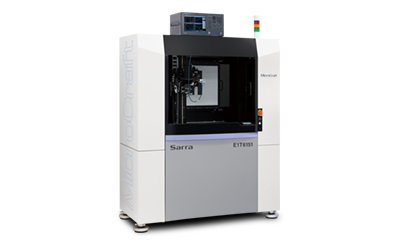

TDRH1C66/H1C96/H2C45/H2C86
H1*66/H2*45

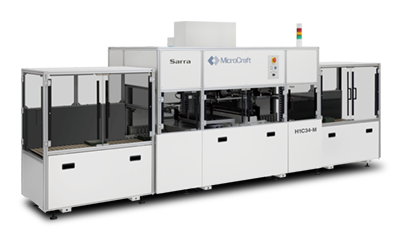

TDRH1C34-M
H1C34-M

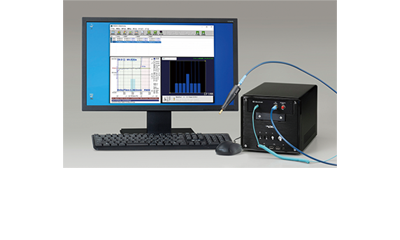

TDRMZPC30/MZPC50
MZPC30/MZPC50

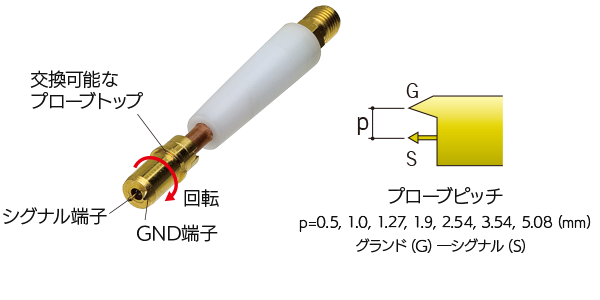

シングルエンド高周波同軸プローブ
独自に開発した高周波同軸プローブは単体で10GHz以上という優れた周波数特性を持っています。グランド端子部分が360度回転できる構造なので、複雑な高周波基板のパターンにも対応できます。シングルエンド高周波同軸プローブ

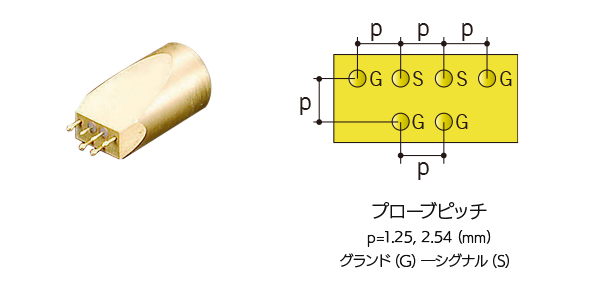

ディファレンシャル高周波同軸プローブ
差動インピーダンス測定を可能にするディファレンシャルプローブです。10GHz以上の周波数特性を持っています。ディファレンシャル高周波同軸プローブ

【回転範囲】
360°
【周波数特性】
20GHz
【ピッチ（固定）】
シングルエンド高周波同軸プローブ：p=0.5、1.0、1.27、1.9、2.54、3.54、5.08（mm）※
ディファレンシャル高周波同軸プローブ：p=1.25、2.54（mm）※
※ プローブピッチは上記以外の仕様も製作可能です。お気軽にご相談ください。
