ライズタイム30psを実現した高性能・低コストの手動TDR測定器。

MZPC30 / MZPC50

MZPC30

手動TDR測定器
MZPC30 / MZPC50

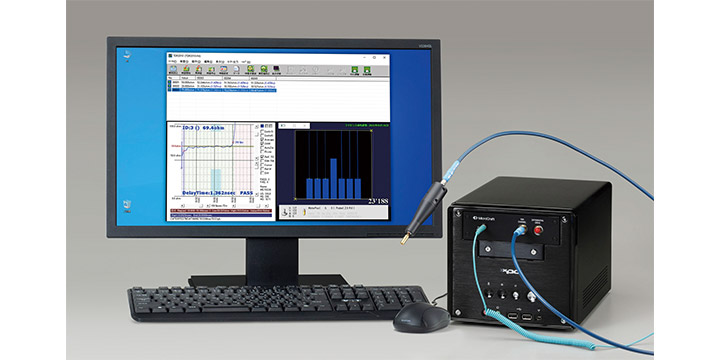

日本語表示計測制御ソフトウェアを標準装備した高性能・低コスト測定器。オプションの回転機構付プローブホルダーを装備すれば、より正確に測定することができます。

スペック

MZPC30 MZPC50
ライズタイム

30–40 ps

50–70 ps
アベレーション

ステップエッジから最初の1ns以内：
1 nsから1 ns間；＋7％, －5％, トータル 10％ p-p
最初の1nsから後：
1 nsから1 ns間；＋2％, －2％, トータル 3％ p-p

ステップエッジから最初の1ns以内：
1 nsから1 ns間；＋7％, －5％, トータル 10％ p-p
最初の1nsから後：
1 nsから1 ns間；＋2％, －2％, トータル 3％ p-p
振幅

＋250 mV, －250 mV 差動

＋250 mV, －250 mV 差動
ジッタ

最大10 ps RMS

最大10 ps RMS
パルス持続時間

最小25 ns 繰り返し100 ns

最小25 ns 繰り返し100 ns
エッジ遅延時間

最小1 ns

最小1 ns
インピーダンス精度 *1

50 Ω±1%

50 Ω±1%
コントローラ

Windows PC 標準装備

Windows PC 標準装備
ソフトウェア

計測ソフト（多点校正機能付き）標準装備

計測ソフト（多点校正機能付き）標準装備
時間軸精度

最大5%

最大5%
外形寸法（HxWxD） *2

180 x 200 x 300 mm

180 x 200 x 300 mm
標準装備付属品 SMAケーブル、シングルエンドプローブ、リストバンド
オプション付属品 静電プロテクタ、ロータリージョイント、プローブホルダー
動作環境 21–24℃、30–70%（相対湿度）
* 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください
大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下）
オイルミスト濃度：1 mg/㎥ (ANR) 以下

*1 キャリブレーション実施後の環境温度変化±2℃において。*2 ケースの寸法・外観は変更されることがあります
