S2V/S3V/S4V54 / VNA Tester

TDR/VNA Tester

In der Lage, die Eigenschaften von Geräten und Substraten,
welche in 5G-Technik verwendet werden, zu bewerten.
Ein hochfrequenzfähiges Messsystem,
dass den Anforderungen der nächsten Generation gerecht wird.

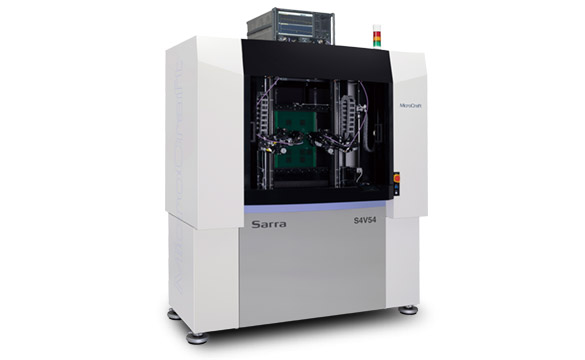

S2V/S3V/S4V54

VNA-Mess-System
S2V54 (2 axis)
S3V54 (3 axis)
S4V54 (4 axis)
Die Integration eines VNA (Vector Network Analyzer) ermöglicht die automatische Messung von Hochfrequenzeigenschaften, einschließlich S-Parameter-Messungen, sowie der Test von Geräten und Leiterplatten für 5G-Anwendungen. Darüber hinaus eignet sich das System für verschiedenste Anwendungen, wie die Messung von Übertragungsverlusten bei Hochgeschwindigkeits-Leiterplatten für Rechenzentren oder die Erkennung von Backdrill-Defekten. Die Probing-Position kann mithilfe einer Kontaktprüfkamera direkt überwacht werden. Außerdem ist eine Verbindung mit diversen VNA- und TDR-Messgeräten möglich. Bei der 4-Proben-Ausführung können zusätzlich Vorder- und Rückseite der Leiterplatte gemessen werden.

Typ des Testkopfs

Es ist möglich, dass die Testköpfe sowohl den Anfangs- als auch den Endpunkt der Leiterbahn kontaktieren, um S-Parameter zu messen.

Durch die Verwendung von Testköpfen, wie beispielsweise der ACP-Serie von FormFactor, ist es möglich, sowohl den Anfangs- als auch den Endpunkt der Leiterplatte zu kontaktieren.

Hochfrequenz-Proben-Einheit

180° -Rotationsmechanismus

Die Hochfrequenz-Proben-Einheit verfügt über einen 180°-Rotationsmechanismus, der eine Annäherung der Proben ermöglicht und Messungen bei verschiedensten Pad-Anordnungen unterstützt. Es können unterschiedliche Hochfrequenz-Proben montiert werden, darunter beispielsweise die ACP-Serie von FormFactor.

Technische Daten

	S2V54 (2 axis)	S3V54 (3 axis)	S4V54 (4 axis)
Max. Testbereich	530 x 460 mm	530 x 460 mm	530 x 460 mm
Klemmsystem	Pneumatische Klemmen	Pneumatische Klemmen	Pneumatische Klemmen
Drehwinkel	180°	180°	180°
Wiederholgenauigkeit X–Y	±4 µm	±4 µm	±4 µm
Wiederholgenauigkeit θ	1°	1°	1°
Druckluftanschluss: Druck	0,5 MPa	0,5 MPa	0,5 MPa
Druckluftanschluss: Verbrauch	3,5 ℓ/min.	3,5 ℓ/min.	3,5 ℓ/min.
Netzanschluss Einphasig, AC200–240 V 50/60 Hz	10 A	12 A	15 A
Gewicht	1500 kg	1510 kg	1520 kg

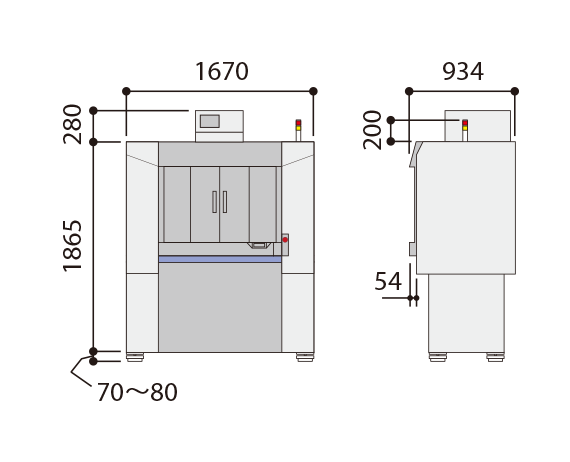

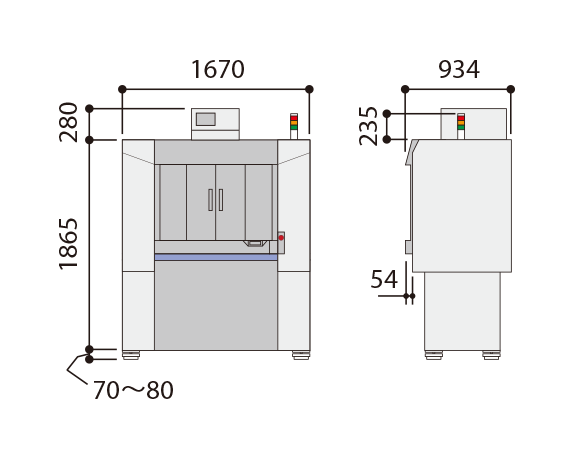

Abmessungen (mm)
Systemanforderungen	Steuerungs-PC und Monitor *1
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Weitere Einzelheiten erfahren Sie von unserem Vertriebsteam.

Unterstütztes Messgerät *2

Keysight Technologies	E5063A (500MHz/1.5GHz/3GHz/4.5GHz/6.5GHz/8.5GHz/14GHz/18GHz) E5080B (4.5GHz/6.5GHz/9GHz/14GHz/20GHz/26.5GHz/32GHz/44GHz/53GHz) N5224B (43.5GHz) N5225B (50GHz) N5227B (67GHz) N5244B (43.5GHz) N5245B (50GHz) N5247B (67GHz) P5007A (44GHz) P5007B (44GHz) P5027A (44GHz) P5027B (44GHz)
Rohde & Schwarz	ZNA40 (40GHz) ZNA43 (43.5GHz) ZNA50 (50GHz) ZNA67 (67GHz) ZNB40 (40GHz) ZNB43 (43.5GHz) ZNBT40 (40GHz)
Anritsu	MS46524B (8.5GHz/20GHz/43.5GHz)

*2 Weitere Einzelheiten erfahren Sie von unserem Vertriebsteam. Messgeräte müssen separat erworben werden.
