Dank unserer vielfältigen Proben ermöglichen wir eine hochpräzise Impedanz- und S-Parameter-Messung von Hochfrequenz-Leiterplatten bis hin zu Leiterplatten mit Embedding-Technologie.

Sarra-Serie kompatible Tastköpfe

Frequenz Kompatible Modelle Kompatible Tastköpfe
Max. 67GHz

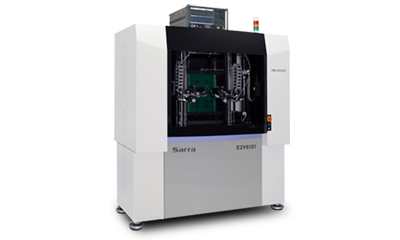

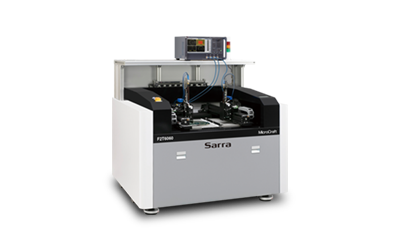

VNAS2V/S3V/S4V54
S2V/S3V/S4V54

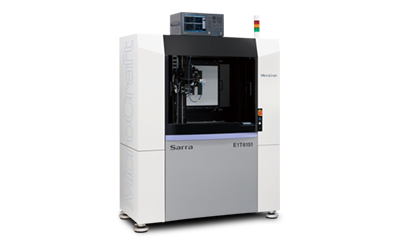

TDRS1T44/S2T34
S1T44/S2T34

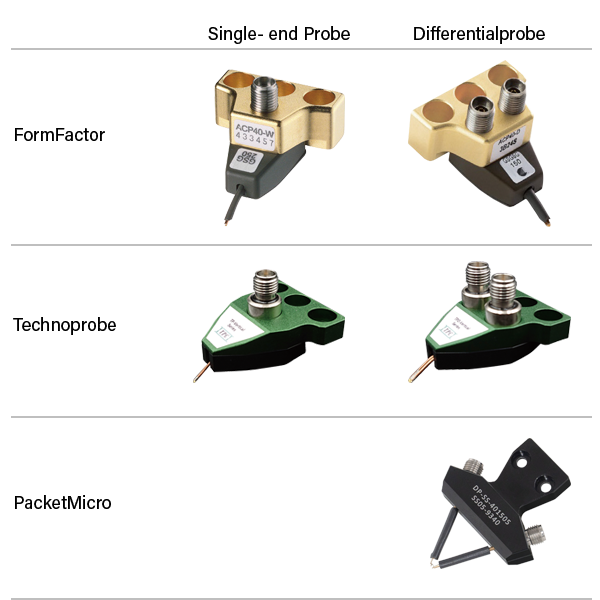

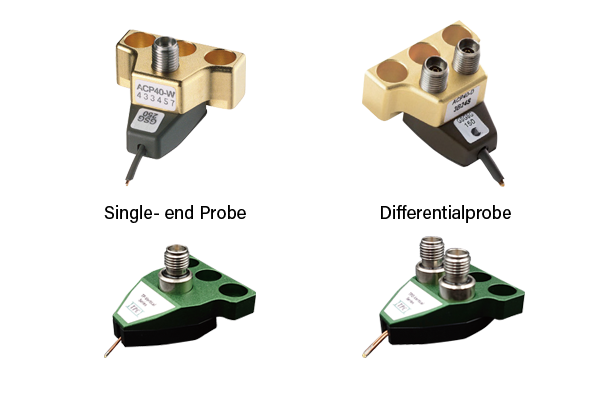

Hochfrequenz-Air-Coplanar-Probe
Kompatibel mit Ultrahochfrequenz-Proben mit einer Frequenzcharakteristik von bis zu 67GHz (z. B. FormFactor ACP65-/ACP40-Serie, Technoprobe TP40V/TPD40V oder PacketMicro DP-SS-4015).Hochfrequenz-Air-Coplanar-Probe

[Rotationsbereich]
180°
[Frequenz]
40GHz (Max. 67GHz)
[Pitch (fest)]
p=0,1–1,25 (mm), Standard Pitch: 0,1, 0,125, 0,15, 0,2, 0,25 (mm)
Max. 20GHz

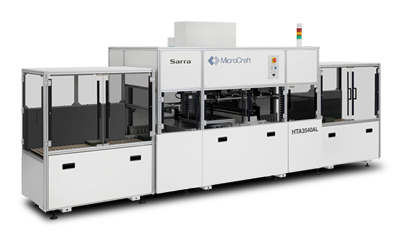

TDRH1P66/H1P96/H2P45/H2P86
H1*66/H2*45

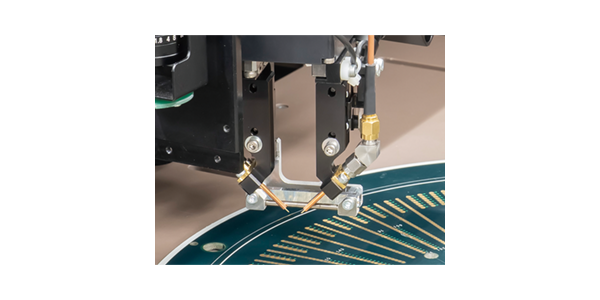

Probe mit automatisch-variabler Pitch-Anpassung
Die Probe verfügt über einen integrierten Elektromotor, der im Vergleich zu herkömmlichen Proben eine präzisere und schnellere Pitch-Anpassung ermöglicht. Erhältlich als Single-Ended- und Differenzial-Ausführung.Probe mit automatisch-variabler Pitch-Anpassung

Manuelle Differenzial-Probe mit variabler Pitch-Anpassung Koaxial-Tastkopf (fester Pitch)

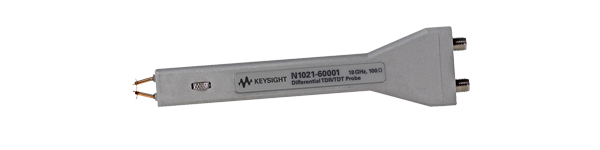

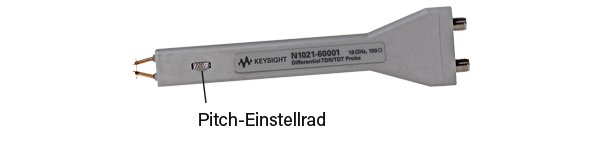

Unterstützt werden Proben wie Keysight N1021B, welche integrierte Einstellräder für die Pitch-Anpassung bieten. Die Frequenzcharakteristik des N1021B beträgt 18 GHz.Manuelle Differenzial-Probe mit variabler Pitch-Anpassung Koaxial-Tastkopf (fester Pitch)

[Rotationsbereich]
Probe mit automatisch-variabler Pitch-Anpassung (Single-Ended): 360°
Probe mit automatisch-variabler Pitch-Anpassung (Differential): 180°
Manuelle Differenzial-Probe mit variabler Pitch-Anpassung Koaxial-Tastkopf (fester Pitch): 360°
[Frequenz]
18GHz (Max. 20GHz)
[Pitch (variabel)]
Probe mit automatisch-variabler Pitch-Anpassung: p=0–5,08 (mm)
Manuelle Differenzial-Probe mit variabler Pitch-Anpassung Koaxial-Tastkopf (fester Pitch): p=0–2,54 (mm)
* Bei H2P45/86 (2-Proben-Ausführung) kann auf einer Seite eine Koaxial-Probe mit festem Pitch montiert werden.
Max. 20GHz

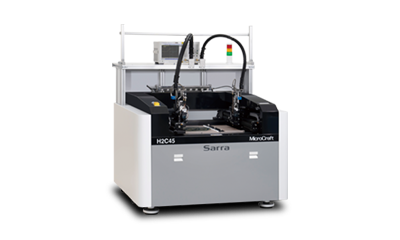

TDRH1C66/H1C96/H2C45/H2C86
H1*66/H2*45

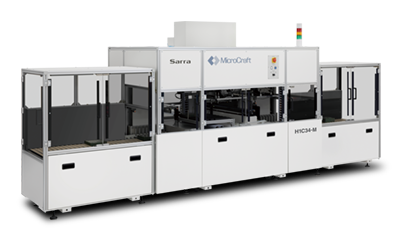

TDRH1C34-M
H1C34-M

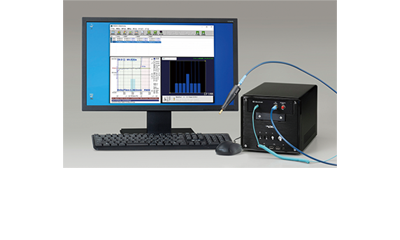

TDRMZPC30/MZPC50
MZPC30/MZPC50

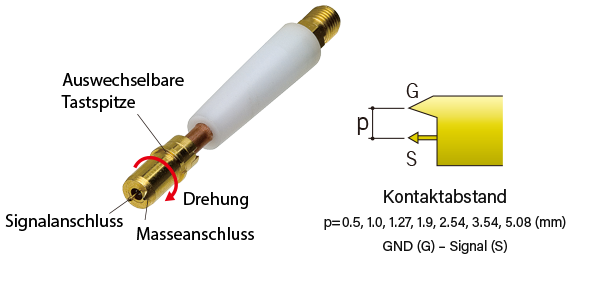

Single-Ended-Hochfrequenz-Koaxial-Tastkopf
Die speziell entwickelte Hochfrequenzkoaxialprobe verfügt über eine verbesserte Charakteristik bei Messungen über 10 GHz mit einer Probe. Zusätzlich kann sich die Probe um 360 Grad drehen, womit eine Vielzahl von komplexen Layouts auf Hochfrequenzleiterplatten getestet werden können.Single-Ended-Hochfrequenz-Koaxial-Tastkopf

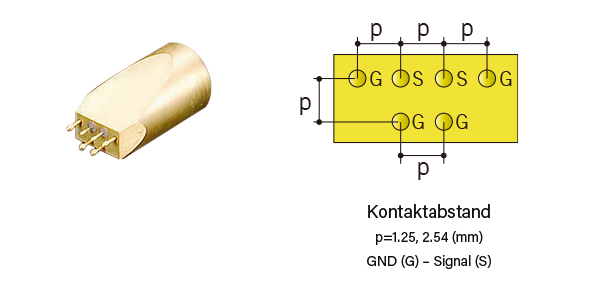

Differenzial-Hochfrequenz-Koaxial-Tastkopf
Differential-Tastkopf zur Impedanzmessung mit einer Frequenz von 10GHz oder höher.Differenzial-Hochfrequenz-Koaxial-Tastkopf

[Rotationsbereich]
360°
[Frequenz]
20GHz
[Pitch (fest)]
Single-Ended-Hochfrequenz-Koaxial-Tastkopf: p=0,5, 1,0, 1,27, 1,9, 2,54, 3,54, 5,08 (mm)*
Differenzial-Hochfrequenz-Koaxial-Tastkopf: p=1,25, 2,54 (mm)*
* Der Abstand der Kontakte kann nach Ihren Wünschen gefertigt werden.
