  • TDR/VNA测量系统

通过种类丰富的探针，实现了从高频印刷电路板到封装电路板的
高精度阻抗/S参数的测定。

Sarra系列对应探针

频率特性 对应机种 对应探针
最大67GHz

VNAS2V/S3V/S4V54
S2V/S3V/S4V54

TDRS1T44/S2T34
S1T44/S2T34

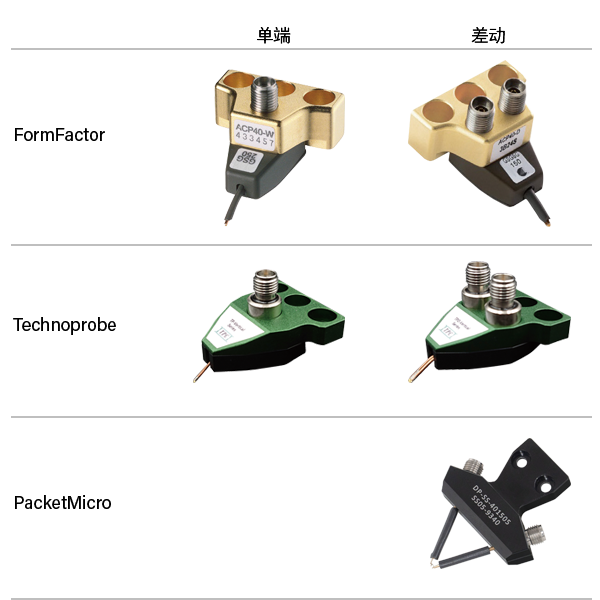

超高频率ACP探针
支持具有最高67GHz频率特性的超高频探头。
（Form Factor公司生产的ACP65/ACP40系列、TechnoProbe公司生产的TP40V/TPD40V、Packet Micro公司生产的DP-SS-4015等）超高频率ACP探针

【旋转范围】
180°
【频率特性】
40GHz（最大67GHz）
【间距/节距（固定）】
p=0.1～1.25（mm）、标准间距/节距： 0.1、0.125、0.15、0.2、0.25（mm）
最大20GHz

TDRH1P66/H1P96/H2P45/H2P86
H1*66/H2*45

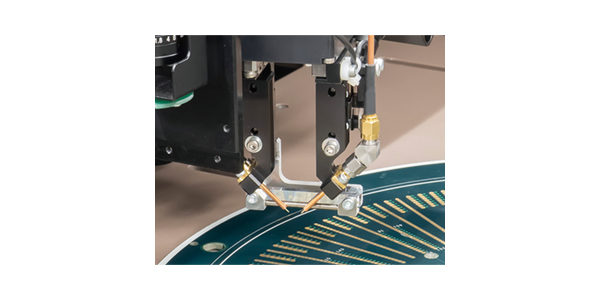

自动可变间距/节距探头
探头本体内置电动马达，比以往的探头更准确、更快速地改变间距/节距。并可以提供单端和差动两款探头。自动可变间距/节距探头

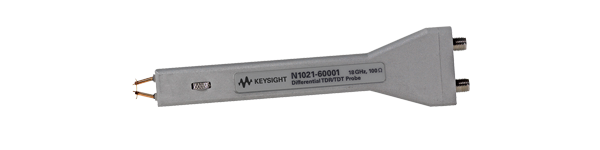

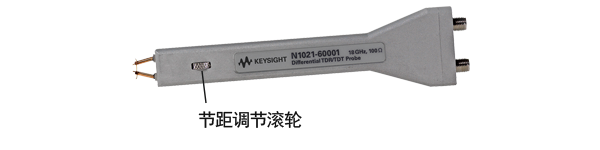

手动可变间距/节距差动探头
可搭载内置节距调节滚轮进行节距调整的Keysight 公司制N1021B等型号探头。N1021B的频率特性为18GHz。手动可变间距/节距差动探头

【旋转范围】
自动可变间距/节距探头（单端）：360°
自动可变间距/节距探头（差动）：180°
手动可变间距/节距差动探头：360°
【频率特性】
18GHz（最大20GHz）
【间距/节距（可变）】
自动可变间距/节距探头：p=0～5.08（mm）
手动可变间距/节距差动探头：p=0～2.54（mm）
※ H2P45/86（2个探头）可以在其中一个探头上安装固定间距/节距同轴探头
最大20GHz

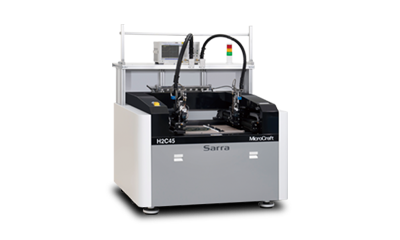

TDRH1C66/H1C96/H2C45/H2C86
H1*66/H2*45

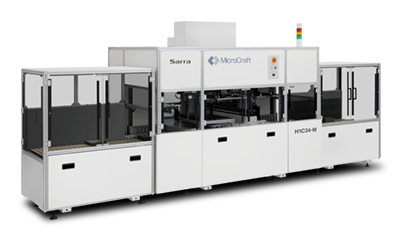

TDRH1C34-M
H1C34-M

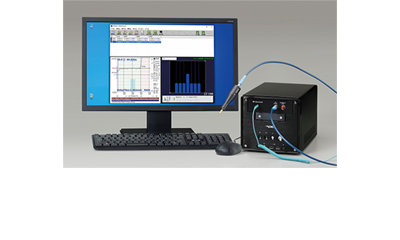

TDRMZPC30/MZPC50
MZPC30/MZPC50

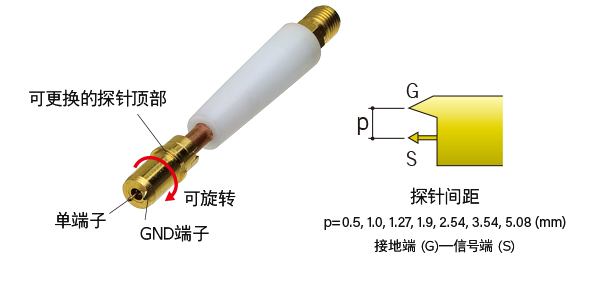

单端高频同轴探头
迈克珂来富独自开发的高频率同轴测试头是单体持有10千兆赫以上优良的频率数特性。另外，GND端子的结构部分，可旋转360度，因此您可以对应高频板的复杂模式。同时，根据GND、信号两端子、弹簧结构、减轻了对基板的接触损伤。另外，装备差动式探头可以测量差动阻抗。单端高频同轴探头

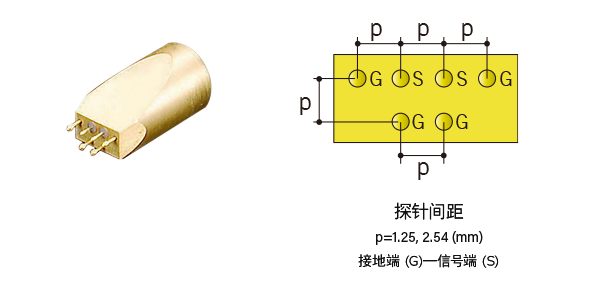

差动高频同轴探头
可实现差动阻抗特性的差动探头。频率特性达到了10GHz或以上。差动高频同轴探头

【旋转范围】
360°
【频率特性】
20GHz
【间距/节距（固定）】
单端高频同轴探头：p=0.5、1.0、1.27、1.9、2.54、3.54、5.08（mm）※
差动高频同轴探头：p=1.25、2.54（mm）※
※ 探头间距可根据您的使用进行定制
