H1*66/H2*45 / TDR测量系统

通过独特的探头旋转结构构造，
可实现自动接触各种朝向的检查点。

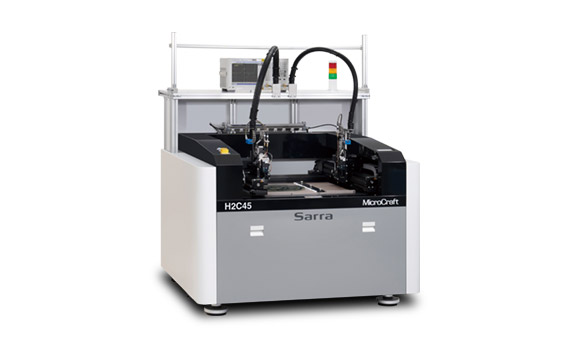

H166/H245

自动单面TDR测量系统
H1C66（同轴探头仕样·1探头）
H2C45（同轴探头仕样·2探头）
可实现单端和差动特定阻抗测量。标配独特旋转的探头与静电风扇。
※可对应最大检查区域910 x 650mm的大尺寸型号。

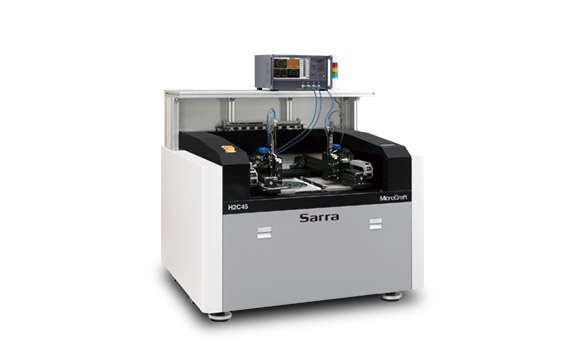

自动单面TDR测量系统
H1P66（可变节距探头仕样·1探头）
H2P45（可变节距探头仕样·2探头）
可实现单端和差动特定阻抗测量。标配独特旋转的探头与静电风扇。可变节距探头仕样，配备了可自动进行探头节距调整的机构（选配）。
※可对应最大检查区域910 x 650mm的大尺寸型号。

以往，安装在单端探针前端的探针，需要根据被测量的线路末端焊盘间距更换对应的探针。但是使用探针Cap交换器可已让探头Unit移动到进行交换的位置，并自动进行不同间距探针的更换工作。交换器最多可以设置5种探针，可以简单对应有多种被测间距的基板，使更换探针更方便快捷，即节省了时间，又可以提高测量的效率。

	H1C66/H1P66 (1探头)	H2C45/H2P45 (2探头)
最大测试范围	610 x 610 mm	470 x 510 mm
最大基板尺寸	620 x 620 mm	520 x 520 mm
最小基板尺寸	40 x 40 mm	40 x 40 mm *1
最大板厚	10 mm	10 mm
架板系统	手动的夹具或者真空吸盘 (选配) *2	手动的夹具或者真空吸盘 (选配) *2
旋转半径	单分探头: 360° 双分探头: ±180°	单分探头: 360° 双分探头: ±180°
X–Y轴重复精度	±10 µm	±10 µm
θ角重复精度	5°	5°
特性阻抗精度 *3	单端测量: 50 Ω±1% 差动测量: 100 Ω±1%	单端测量: 50 Ω±1% 差动测量: 100 Ω±1%
空压规格 (压力)	0.5 MPa	0.5 MPa
空压规格 (容量)	50 ℓ/min.	50 ℓ/min.
电源単相AC200–240 V 50/60 Hz	5 A	8 A
重量	830 kg	850 kg

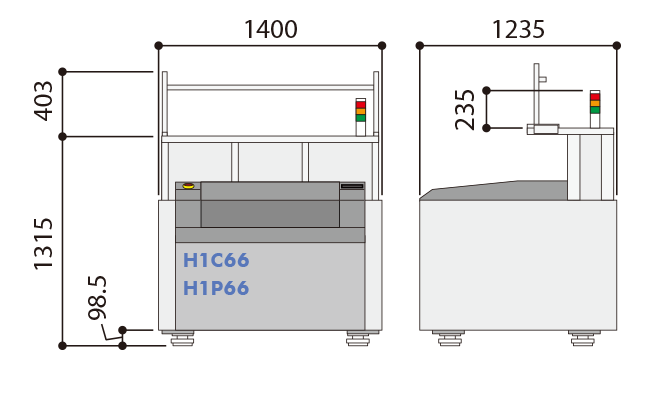

尺寸表 (mm)
系统需求	控制用电脑和显示器 *4
操作环境	21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）油雾浓度：1 mg/㎥ (ANR) 以下

*1 两个探针可以接近的距离有限制，因此用一个探针对应测量最小尺寸。*2 需要另配备真空泵或者鼓风机。*3 校准后室温下的波动为±2℃。*4 请与我们的销售人员联系以获取详细信息。

	H1C96/H1P96 (1探头)	H2C86/H2P86 (2探头)
最大测试范围	910 x 650 mm	820 x 650 mm
最大基板尺寸	930 x 680 mm	840 x 680 mm
最小基板尺寸	40 x 40 mm	40 x 40 mm *1
最大板厚	10 mm	10 mm
架板系统	手动的夹具或者真空吸盘 (选配) *2	手动的夹具或者真空吸盘 (选配) *2
旋转半径	单分探头: 360° 双分探头: ±180°	单分探头: 360° 双分探头: ±180°
X–Y轴重复精度	±10 µm	±10 µm
θ角重复精度	5°	5°
特性阻抗精度 *3	单端测量: 50 Ω±1% 差动测量: 100 Ω±1%	单端测量: 50 Ω±1% 差动测量: 100 Ω±1%
空压规格 (压力)	0.5 MPa	0.5 MPa
空压规格 (容量)	50 ℓ/min.	50 ℓ/min.
电源単相AC200–240 V 50/60 Hz	5 A	8 A
重量	1110 kg	1130 kg

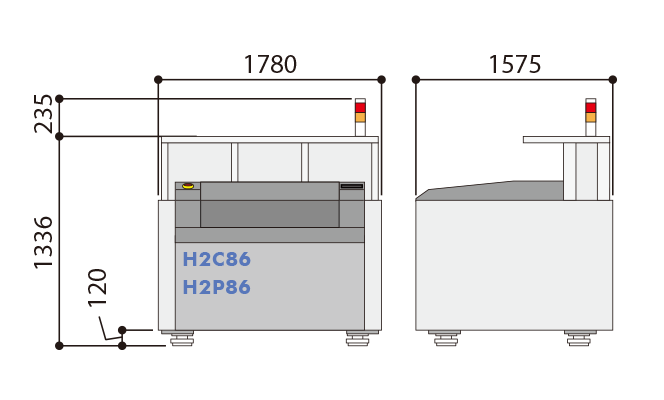

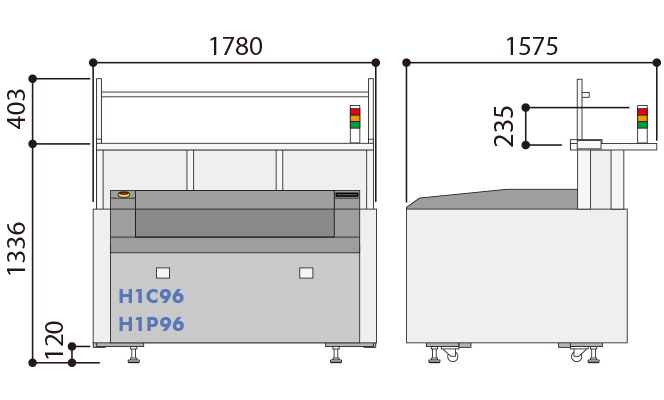

尺寸表 (mm)
系统需求	控制用电脑和显示器 *4
操作环境	21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）油雾浓度：1 mg/㎥ (ANR) 以下

Tektronix	DSA8300 DSA8200 TDS8000 11801B 11801C
Keysight Technologies	E5063A option TDR E5071C+ENA option TDR E5080B+option TDR N5224B+option TDR 86100A 86100B 86100C 54750 N1000A
Rohde & Schwarz	ZNA26 ZNB26 ZNA43 ZNB43
Teledyne LeCroy	WaveExpert100H＋ST-20
MicroCraft	MZ30 MZ50

*5 请与我们的销售人员联系以获取详细信息。量测仪需另外购买。
