M系列 / EMMA

印刷电路板检测装置

EMMA產品陣容的核心“ M系列”具有广泛的测试能力，
能满足高速及高精度的检测需求。

M系列 (4探针系统)

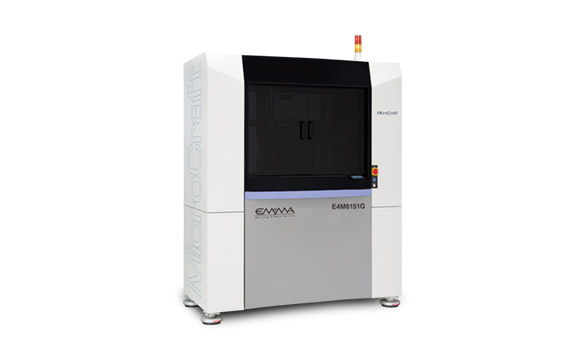

标准型号
E4M6151G NEW
EMMA系列的标准型号可达到每分钟6,500点的高速检测，可检测从高密度板到大型板及柔性板等各种类型的电路板。

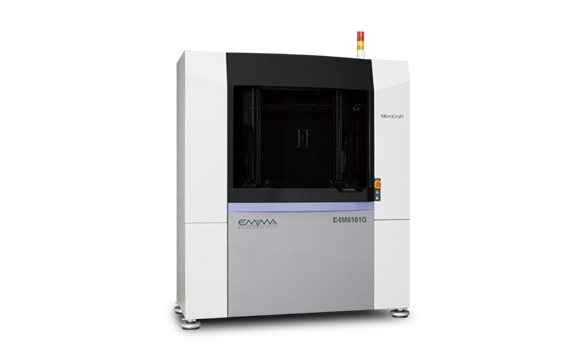

大尺寸型号
E4M8161G NEW
此型号适用于大型多层板的检测，例如burn-in板和背板等。尽管用于检测大型基板，但其还是具有出色的定位精度，可以进行高速检测。

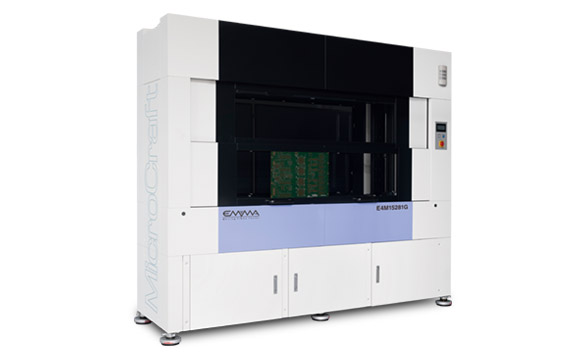

超大尺寸型号
E4M15281G NEW
主要是为了检测被称为背板、底板及大型基板而开发的机型。最大的特点是将水平轴的驱动设为双伺服驱动器。通过这种驱动方式，长尺的印刷电路板也可以进行高速检测。

机台规格

	E4M6151G	E4M8161G	E4M15281G
最大测试范围	610 x 510 mm	810 x 610 mm *1	1520 x 810 mm
飞针探头数目	2前、2后	2前、2后	2前、2后
最小基板尺寸	60 x 65 mm	60 x 65 mm	60 x 65 mm
最大基板厚度	9 mm	9 mm	15 mm
不可检查区域	距离夹板区域1 mm *2	距离夹板区域1 mm *2	距离夹板区域1 mm *2
重复精度 *3	±4 µm	±4 µm	±4 µm
分辨率	2 µm	2 µm	6 µm
最小焊盘间距/节距	100 µm *4	120 µm *4	180 µm *4
最小焊盘尺寸	30 µm *5	30 µm *5	80 µm *5
测试电压	开路测试：0–10 V 短路测试：250 V *6	开路测试：0–10 V 短路测试：250 V *6	开路测试：0–10 V 短路测试：250 V *6
测试电流	开路测试：2.5 µA–150 mA	开路测试：2.5 µA–150 mA	开路测试：2.5 µA–150 mA
夹板方式	自动夹板 *7	自动夹板 *7	自动夹板
对焦相机	2前、2后	2前、2后	2前、2后
打印机	外接	外接	外接
空压规格 (压力)	0.5 MPa	0.5 MPa	0.5 MPa
空压规格 (容量)	3.5 ℓ/min.	3.5 ℓ/min.	7.0 ℓ/min.
电源 *8 単相AC200–240 V 50/60 Hz	10 A	15 A	20 A
重量	1100 kg	1420 kg	1850 kg

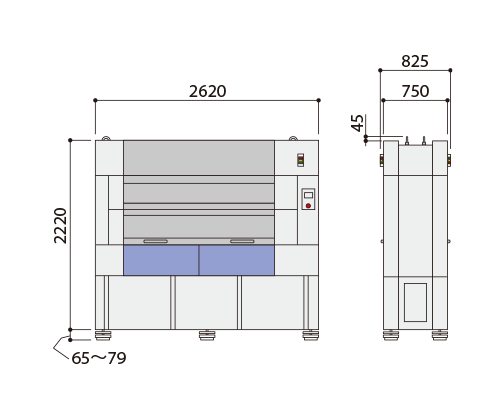

尺寸表 (mm)
系统需求	1）控制用电脑和显示器 2）检查点的自动制作软件使用的电脑和显示器 * （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。
软件	标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11）
探针型号	针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。
操作环境	21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）油雾浓度：1 mg/㎥ (ANR) 以下

*1 使用侧边夹具可测至770×610mm（选配）*2 用于针式探针。与其他探针不同。*3 根据激光测量的结果。*4 使用 (T96MC-PB-0R40) 探针时。*5 使用 (T96MC-PB-0B00) 探针时。*6 500 V，1000 V 选购。*7 边夹具为可选项。*8 电源需求:当机台启动时将有十倍的启动电流通过，请选择不会因为启动电流而造成异常的电源断路器。

M系列 (8探针系统)

标准型号

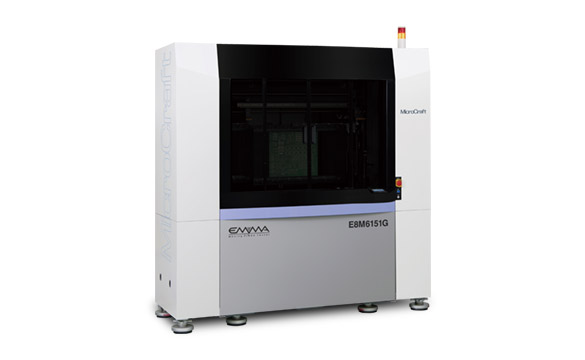

E8M6151G NEW
4个探针分别配置在基板的前后两侧。它可以自由高速移动并达到惊人的检测速度。最大限度地提高了各探针的工作效率，并与精练的软件相结合，大幅度的提高了检测速度。其速度为每分钟10,000点以上。在达到如此高速检测的同时，还保持着定位分辨率2 μm，反复精度±4 μm的高水平。

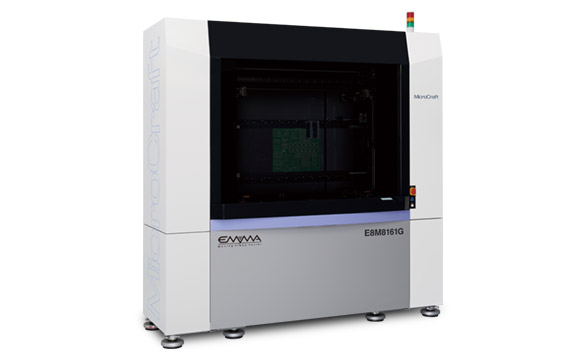

大尺寸型号
E8M8161G NEW
大型机，最大检测范围为810 x 610mm。对应大型基板的同时还可以进行超高速检测。

机台规格

	E8M6151G	E8M8161G
最大测试范围	610 x 510 mm	810 x 610 mm
飞针探头数目	4前、4后	4前、4后
最小基板尺寸	60 x 75 mm	60 x 75 mm
最大基板厚度	9 mm	9 mm
不可检查区域	距离夹板区域3 mm *1	距离夹板区域3 mm *1
重复精度 *2	±4 µm	±4 µm
分辨率	2 µm	2 µm
最小焊盘间距/节距	100 µm *3	120 µm *3
最小焊盘尺寸	50 µm *4	50 µm *4
测试电压	开路测试：0–10 V 短路测试：250 V *5	开路测试：0–10 V 短路测试：250 V *5
测试电流	开路测试：2.5 µA–150 mA	开路测试：2.5 µA–150 mA
夹板方式	自动夹板	自动夹板
对焦相机	4前、4后	4前、4后
打印机	外接	外接
空压规格 (压力)	0.5 MPa	0.5 MPa
空压规格 (容量)	3.5 ℓ/min.	3.5 ℓ/min.
电源 *6 単相AC200–240 V 50/60 Hz	20 A	20 A
重量	2000 kg	2200 kg

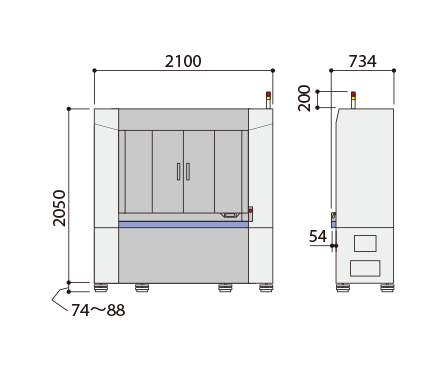

尺寸表 (mm)
系统需求	1）控制用电脑和显示器 2）检查点的自动制作软件使用的电脑和显示器 * （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。
软件	标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11）
探针型号	针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。
操作环境	21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）油雾浓度：1 mg/㎥ (ANR) 以下

*1 用于针式探针。与其他探针不同。*2 根据激光测量的结果。*3 使用 (TIPRB-PB-N110、TIPRB-PB-N111) 探针时。*4 使用 (TIPRB-PB-B210、TIPRB-PB-B211) 探针时。*5 500 V，1000 V 选购。*6 电源需求:当机台启动时将有十倍的启动电流通过，请选择不会因为启动电流而造成异常的电源断路器。

M系列 (2探针系统)

穿梭台面型号

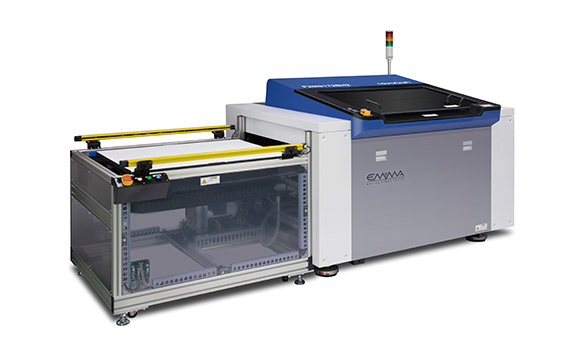

F2M9172G-SH
与大型机相连的可以大幅度提高生产量的穿梭台面。F2M9172G-SH是单穿梭台面规格（Shuttle x 1）。

穿梭台面型号

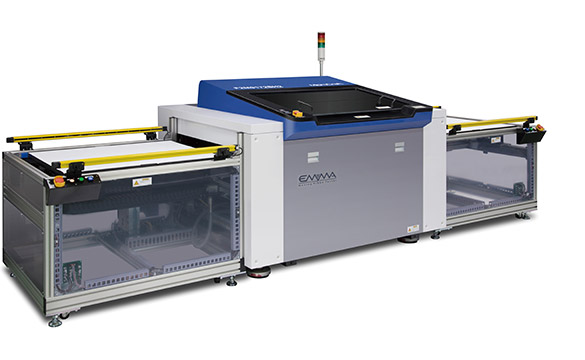

F2M9172G-SH2
双穿梭规格（Shuttle x 2)

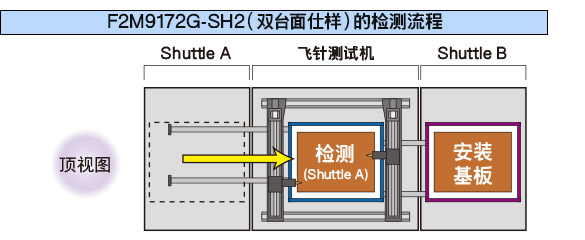

一个台面在检测中时另一个台面进行基板安放

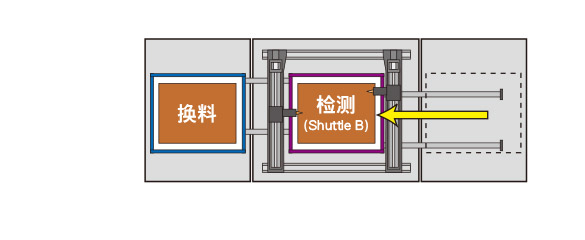

检测结束后，台面复位，另外一个台面进行移动开始检测。而返回原本位置的穿梭台面将进行换料。

机台规格 (传输台面型号)

	F2M9172G-SH	F2M9172G-SH2
最大测试范围	910 x 720 mm	910 x 720 mm
飞针探头数目	上面2个	上面2个
最小基板尺寸	50 x 50 mm	50 x 50 mm
最大基板厚度	10 mm	10 mm
不可检查区域	—	—
重复精度 *1	±4 µm	±4 µm
分辨率	2 µm	2 µm
最小焊盘间距/节距	180 µm *2	180 µm *2
最小焊盘尺寸	60 µm *2	60 µm *2
测试电压	开路测试：0–10 V 短路测试：250 V *3	开路测试：0–10 V 短路测试：250 V *3
测试电流	开路测试：2.5 µA–150 mA	开路测试：2.5 µA–150 mA
夹板方式	真空方式	真空方式
对焦相机	上面2个	上面2个
打印机	外接	外接
空压规格 (压力)	0.5 MPa	0.5 MPa
空压规格 (容量)	0.6 ℓ/min.	0.6 ℓ/min.
电源 *4 単相AC200–240 V 50/60 Hz	15 A	15 A
重量	1500 kg	2000 kg

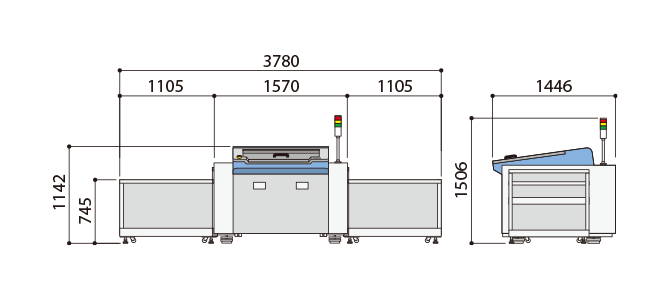

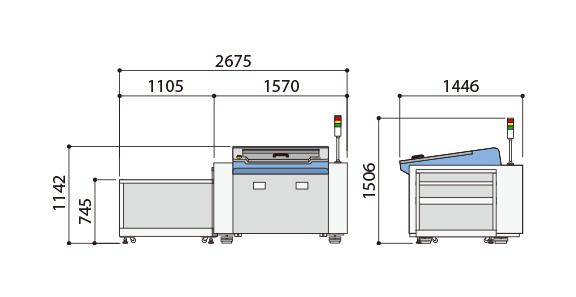

尺寸表 (mm)
系统需求	1）控制用电脑和显示器 2）检查点的自动制作软件使用的电脑和显示器 * （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。
软件	标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11）
探针型号	针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。
操作环境	21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）油雾浓度：1 mg/㎥ (ANR) 以下

*1 根据激光测量的结果。*2 使用 (T96MC-PB-0R40) 探针时。*3 500 V，1000 V 选购。*4 电源需求:当机台启动时将有十倍的启动电流通过，请选择不会因为启动电流而造成异常的电源断路器。
