  • 印刷电路板检测装置

内置自动上板机，可实现24小时无人值守的“AL系列”。

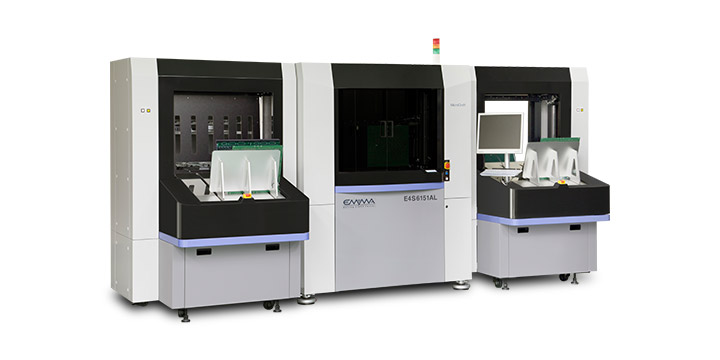

AL系列 (垂直型4探针系统)

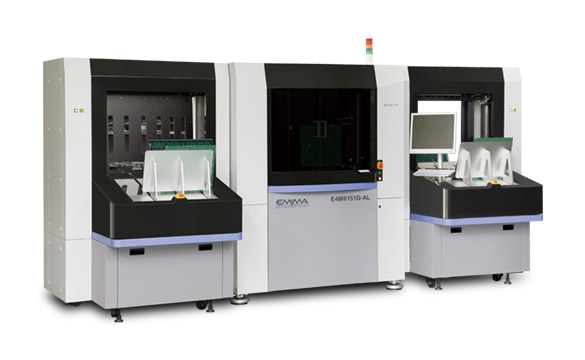

E4M6151G-AL

标准型号 / 高精度型号 / 超高精度型号
E4M / E4H / E4S6151G-AL NEW

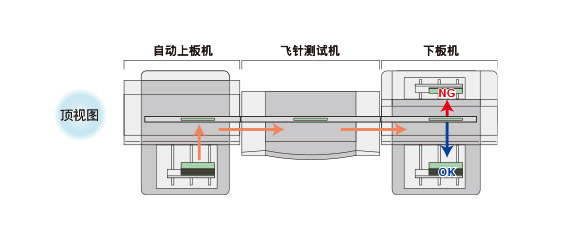

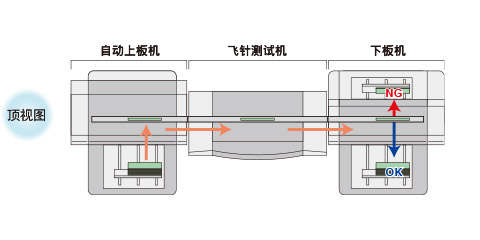

直立式自动上下料型EMMA。将基板放置在上料机上，吸盘自动将基板吸取后，搬送到传送导轨进行搬运。运输导轨上的基板到达设备中心的检查部后开始进行检测。检测结束后基板迅速搬运到下料机，并将良品基板和不良品基板被分别放入各自的存放托架，无需担心弄混。
*现有的E4M / E4H / E4S 不能连接自动上板机

基板搬运方式：传输带方式

●最大安放数量（不同尺寸的基板也可同时安放）
§ 自动上板机部分：200枚（基板厚度为1.6毫米时·最大载荷80公斤）
§ 下板机部分：OK基板200枚，NG基板60枚（基板厚度1.6毫米时·最大载荷80公斤）
●OK / NG戳记装置 可选配
●适用拼板

机台规格

E4M6151G-AL E4H6151G-AL E4S6151G-AL
最大测试范围

610 x 510 mm

610 x 510 mm

610 x 510 mm
最大搬运基板尺寸

620 x 520 mm

620 x 520 mm

620 x 520 mm
飞针探头数目

2前、2后

2前、2后

2前、2后
最小基板尺寸

60 x 100 mm *1

60 x 100 mm *1

60 x 100 mm *1
最小搬运基板尺寸

100 x 100 mm

100 x 100 mm

100 x 100 mm
最大基板厚度

0.5–5.0 mm *2

0.5–5.0 mm *2

0.5–5.0 mm *2
最大可搬运重量

3 kg *3

3 kg *3

3 kg *3
夹板区域

3.0–10 mm

3.0–10 mm

3.0–10 mm
不可检查区域

距离夹板区域1 mm *4

距离夹板区域1 mm *4

距离夹板区域1 mm *4
重复精度 *5

±4 µm

±4 µm

±2 µm
分辨率

2 µm

2 µm

1 µm
最小焊盘间距/节距

100 µm *6

50 µm *6

50 µm *7
最小焊盘尺寸

30 µm *8

20 µm *8

15 µm *9
测试电压

开路测试：0–10 V
短路测试：250 V *10

开路测试：0–10 V
短路测试：250 V *10

开路测试：0–10 V
短路测试：250 V *10
测试电流

开路测试：2.5 µA–150 mA

开路测试：2.5 µA–150 mA

开路测试：2.5 µA–150 mA
夹板方式

自动夹板

自动夹板

自动夹板
对焦相机

2前、2后

2前、2后

2前、2后
打印机

外接

外接

外接
空压规格 (压力)

0.5 MPa

0.5 MPa

0.5 MPa
空压规格 (容量)

150 ℓ/min

150 ℓ/min

150 ℓ/min
电源 *11
単相AC200–240 V 50/60 Hz

15 A

15 A

15 A
重量

1100 kg *12

1150 kg *12

1150 kg *12

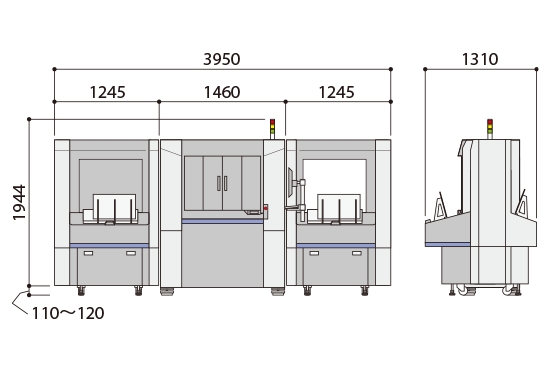

尺寸表 (mm)
系统需求 1）控制用电脑和显示器
2）检查点的自动制作软件使用的电脑和显示器
* （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。
软件 标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11）
探针型号 针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。
操作环境 21–24℃、30–70%（相对湿度）
* 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 不用上板机，可以在检查部直接将基板夹住的尺寸。*2 基板翘曲为包括基板厚度在在5 mm以内。最小基板厚度限制在保持垂直固定时没有不翘曲或弯曲可以自立的程度。*3 关于上料部基板的吸取部，必须要可以让10处吸盘吸附的地方。*4 用于针式探针。 与其他探针不同。*5 根据激光测量的结果。*6 使用 (T96MC-PB-0R40) 探针时。*7 使用 (T98MC-PB-0R80) 探针时。*8 使用（T96MC-PB-0B00) 探针时。*9 使用（T98MC-PB-0B00) 探针时。*10 500 V，1000 V 选购。*11 电源需求:当机台启动时将有十倍的启动电流通过，请选择不会因为启动电流而造 成异常的电源断路器。*12 仅测试机本体重量。上料机重量：580 kg，下料机重量：580 kg。

AL系列 (水平型4探针系统)

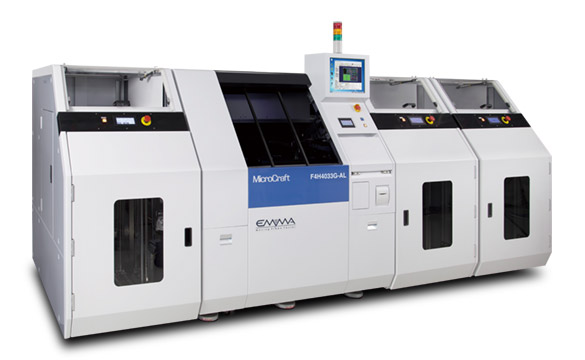

F4H4033G-AL

高精度型号
F4H4033G-AL NEW

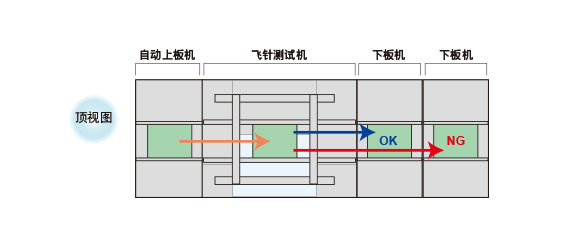

平躺式传输带型EMMA。因为采用了传输带的内联方式搬运，可以与各种各样的搬运生产线连接。

基板搬运方式：传输带方式

●最大安放数量（不同尺寸的基板也可同时安放）
§ 自动上板机部分：400枚（基板厚度为1.6毫米时·最大载荷80公斤）
§ 下板机部分：OK基板400枚，NG基板400枚（基板厚度1.6毫米时·最大载荷80公斤）
●OK / NG戳记装置 可选配
●适用拼板

机台规格

F4H4033G-AL
最大测试范围 400 x 330 mm
最大搬运基板尺寸 420 x 340 mm
飞针探头数目 2 上、2 下
最小基板尺寸 50 x 50 mm *1
最小搬运基板尺寸 100 x 90 mm
最大基板厚度 1.0–3.0 mm *2
最大可搬运重量 1 kg *3
夹板区域 2 mm
不可检查区域 距离夹板区域2 mm *4
重复精度 *5 ±3 µm
分辨率 2 µm
最小焊盘间距/节距 60 µm *6
最小焊盘尺寸 30 µm *7
検査電圧 开路测试：0–10 V
短路测试：250 V *8
検査電流 开路测试：2.5 µA–150 mA
测试电压 自动夹板
对焦相机 2 上、2 下
打印机 内含
空压规格 (压力) 0.5 MPa
空压规格 (容量) 300 ℓ/min.
电源 *9
単相AC200–240 V 50/60 Hz		 15 A
重量 1200 kg *10

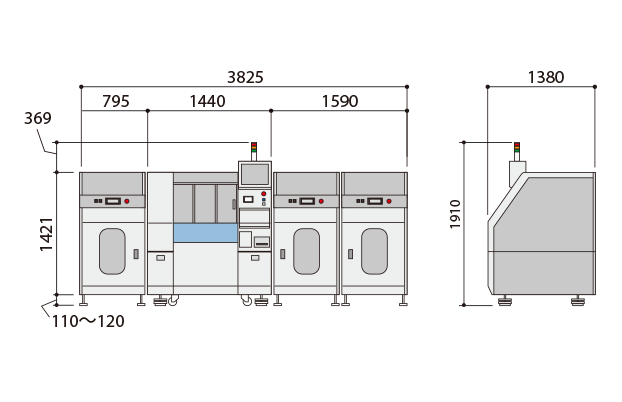

尺寸表（mm）
系统需求 1）控制用电脑和显示器
2）检查点的自动制作软件使用的电脑和显示器
* （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。
软件 标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11）
探针型号 针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。
操作环境 21–24℃、30–70%（相对湿度）
* 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 不用上板机，可以在检查部直接将基板夹住的尺寸。*2 基板弯曲要求在基板两端保持水平的状态下，对于厚度100mm的基板控制在0.4mm 以下。*3 关于上料部基板的吸取部，必须要可以让12处吸盘吸附的地方。*4 用于针式探针。 与其他探针不同。*5 根据激光测量的结果。*6 使用 (T96MC-PB-0R40) 探针时。*7 使用 (T96MC-PB-0B00) 探针时。*8 500 V，1000 V 选购。*9 电源需求:当机台启动时将有十倍的启动电流通过，请选择不会因为启动电流而造 成异常的电源断路器。*10 仅测试机本体重量。上料机重量：450 kg，下料机重量：900 kg。

AL系列 (垂直型8探针系统)

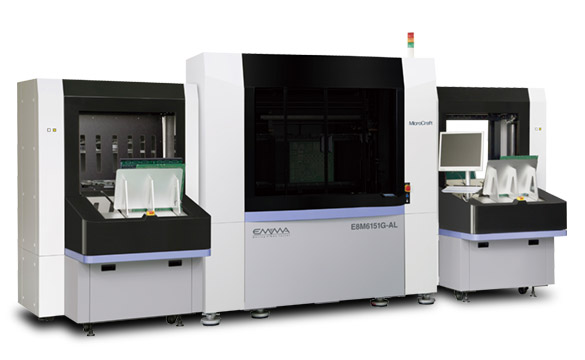

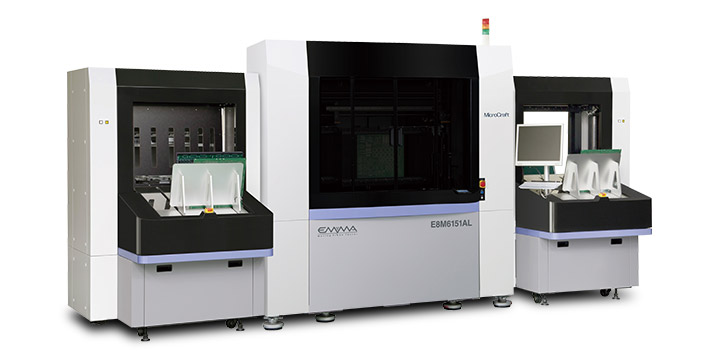

E8M6151G-AL

标准型号
E8M6151G-AL / E8M6151G-AL2 NEW
AL2可以同时搬送2张尺寸在250×250mm的基板，从而提高了小尺寸基板的检测效率。
*现有的E8M6151不能连接自动上板机

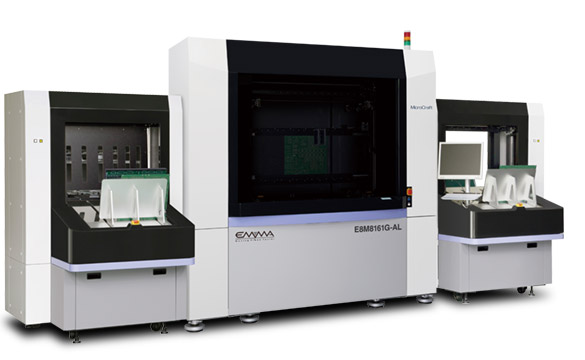

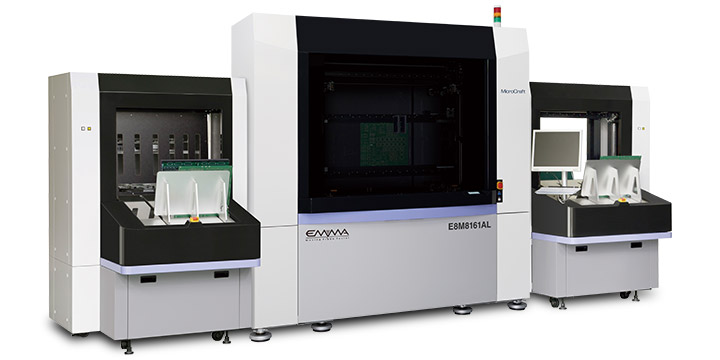

E8M8161G-AL

大型机
E8M8161G-AL / E8M8161G-AL2 NEW
用8个探针进行超高速度检测，可以对应最大检查尺寸为810 x 610 mm的大型机。新型号的AL2可以同时搬送2张尺寸在250×250mm的基板，从而提高了小尺寸基板的检测效率。
*现有的E8M8161不能连接自动上板机

基板搬运方式：传输带方式

●最大安放数量（不同尺寸的基板也可同时安放）
§ 自动上板机部分：200枚（基板厚度为1.6毫米时·最大载荷80公斤）
§ 下板机部分：OK基板200枚，NG基板60枚（基板厚度1.6毫米时·最大载荷80公斤）
●OK / NG戳记装置 可选配
●适用拼板

机台规格

E8M6151G-AL / AL2 E8M8161G-AL / AL2
最大测试范围

610 x 510 mm

810 x 610 mm
最大搬运基板尺寸

AL: 620 x 520 mm
AL2: 610 x 510 mm *1

AL: 620 x 520 mm
AL2: 610 x 510 mm *1
飞针探头数目

4前、4后

4前、4后
最小基板尺寸

100 x 100 mm *2

100 x 100 mm *2
最小搬运基板尺寸

100 x 100 mm

100 x 100 mm
最大基板厚度

0.5–5.0 mm *3

0.5–5.0 mm *3
最大可搬运重量

3 kg *4

3 kg *4
夹板区域

3.0–10 mm

3.0–10 mm
不可检查区域

距离夹板区域3 mm *5

距离夹板区域3 mm *5
重复精度 *6

±4 µm

±4 µm
分辨率

2 µm

2 µm
最小焊盘间距/节距

100 µm *7

120 µm *7
最小焊盘尺寸

50 µm *8

50 µm *8
测试电压

开路测试：0–10 V
短路测试：250 V *9

开路测试：0–10 V
短路测试：250 V *9
测试电流

开路测试：2.5 µA–150 mA

开路测试：2.5 µA–150 mA
夹板方式

自动夹板

自动夹板
CCD照相机

4前、4后

4前、4后
打印机

外接

外接
空压规格 (压力)

0.5 MPa

0.5 MPa
空压规格 (容量)

150 ℓ/min.

150 ℓ/min.
电源 *10
単相AC200–240 V 50/60 Hz

20 A

20 A
重量

2100 kg *11

2200 kg *11

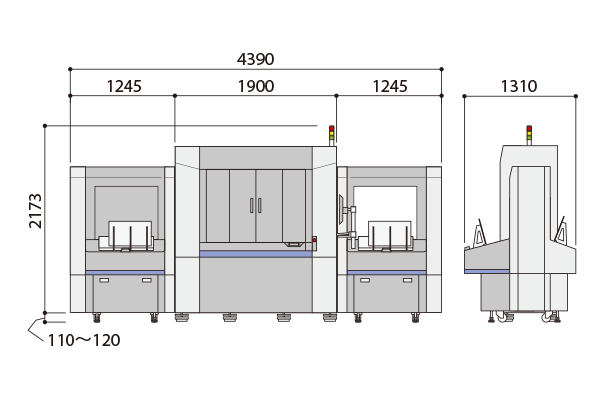

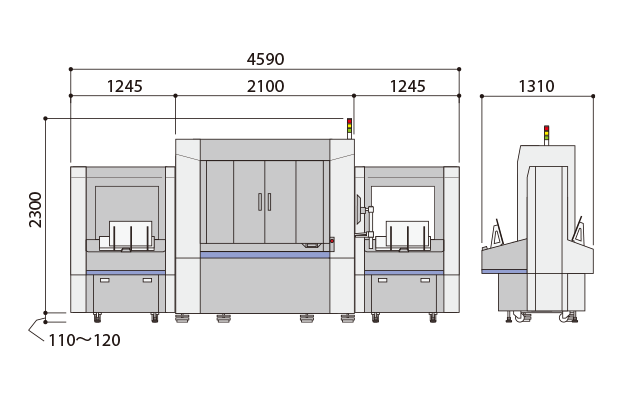

尺寸表 (mm)

系统需求 1）控制用电脑和显示器
2）检查点的自动制作软件使用的电脑和显示器
* （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。
软件 标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11）
探针型号 针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。
操作环境 21–24℃、30–70%（相对湿度）
* 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 是1枚基板搬运的尺寸。进行2枚基板搬运时，为250 x 250 mm。*2 不用上板机，可以在检查部直接将基板夹住的尺寸。*3 基板翘曲为包括基板厚度在在5 mm以内。最小基板厚度限制在保持垂直固定时没有不翘曲或弯曲可以自立的程度。*4 关于上料部基板的吸取部，必须要可以让10处吸盘吸附的地方。*5 用于针式探针。 与其他探针不同。*6 根据激光测量的结果。*7 使用 (TIPRB-PB-N110、TIPRB-PB-N111) 探针时。*8 使用 (TIPRB-PB-B210、TIPRB-PB-B211) 探针时。*9 500 V，1000 V 选购。*10 电源需求:当机台启动时将有十倍的启动电流通过，请选择不会因为启动电流而造 成异常的电源断路器。*11 仅测试机本体重量。上料机重量：580 kg，下料机重量：580 kg。

AL系列独特的功能

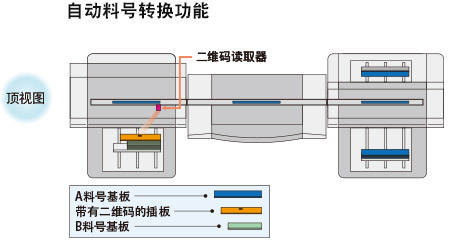

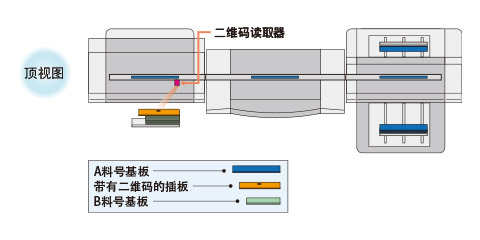

自动料号转换功能
此便利的功能可以减少错误发生并节省对多品种基板的检查的时间。将带条形码的插板插入A料号基板和B料号基板之间，放置在上料机的托架上。也不需在软件中输入基板的数量。上料机处配置好条码读取器，当带条码的插板到最前时对其进行读取（如左图），让检测机识别接下来将搬送的是B料号基板并进行相应的B料号基板的检测。以降低输入错误的风险，确实进行全数量检测。另外还可以选配自动读取与条码连接的数据。
*带有二维码的插板不会进行检测，在下板机处作为NG基板进行区分。

批量单位的复查功能
统计同一批次发生的各种不良，复测时对同一批次发生的不良个所进行全部的检测。这样，不用读取各个基板自带的检查结果可以进行顺畅的检测。
