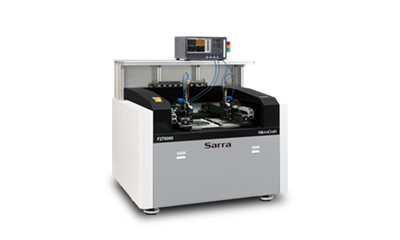

  • TDR/VNA 측정 장치

다양한 프로브에 대응하여 고주파 인쇄 회로 기판에서 패키지 기판까지 고정밀 임피던스 / S 파라미터 측정을 실현 합니다.

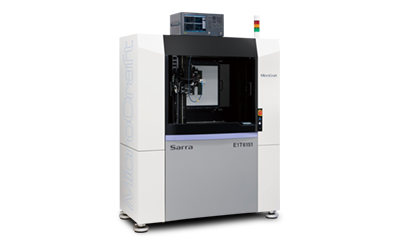

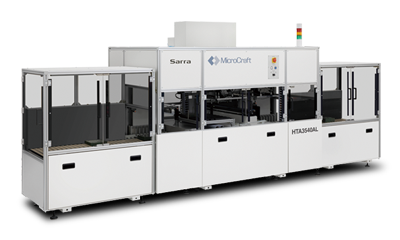

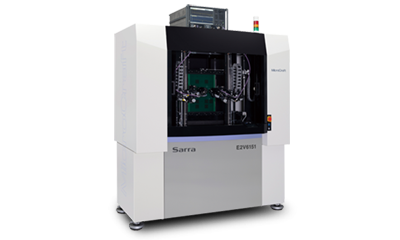

Sarra시리즈 대응 프로브

주파수 특성 대응 기종 대응 프로브
최대 67GHz

VNAS2V/S3V/S4V54
S2V/S3V/S4V54

TDRS1T44/S2T34
S1T44/S2T34

초고주파 에어 코프레이너 프로브
최대 67GHz의 주파수 특성을 가진 초고주파 프로브를 지원합니다.

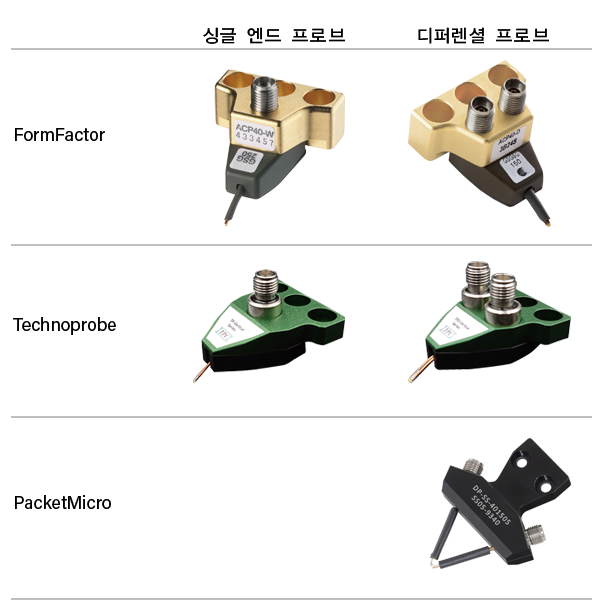

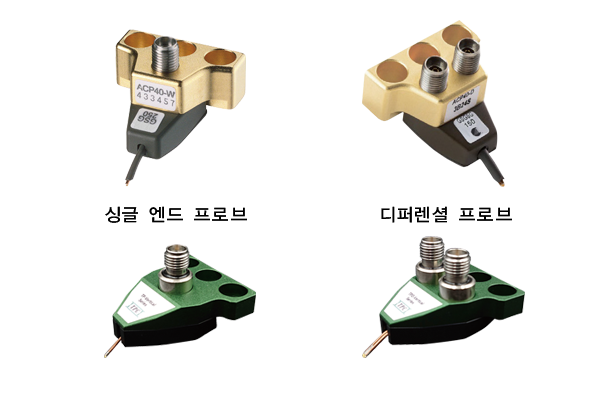

(폼팩터(Form Factor)사의 ACP65/ACP40 시리즈, 테크노프로브(Techno Probe)사의 TP40V/TPD40V, 패킷마이크로(Packet Micro)사의 DP-SS-4015 등)초고주파 에어 코프레이너 프로브

【회전 범위】
180°
【주파수 특성】
40GHz（최대 67GHz）
【피치 (고정)】
p=0.1～1.25（mm）、표준 피치： 0.1、0.125、0.15、0.2、0.25（mm）
최대 20GHz

TDRH1P66/H1P96/H2P45/H2P86
H1*66/H2*45

자동 가변 피치 프로브

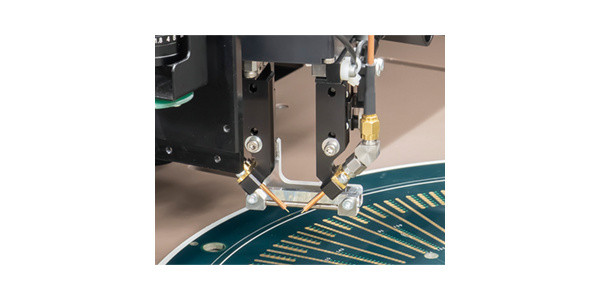

프로브 본체에 전동 모터를 내장하여, 기존 프로브보다 더 정확하고 빠르게 피치를 변경할 수 있습니다. 싱글 엔드와 디퍼렌셜 타입을 모두 갖추고 있습니다.자동 가변 피치 프로브

가변 피치 대응 디퍼렌셜 프로브

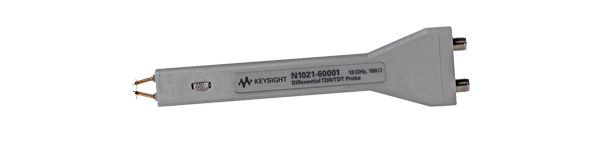

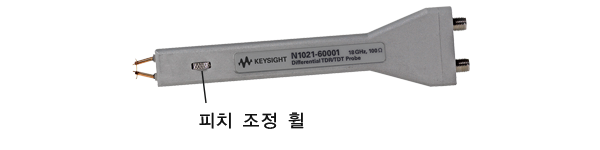

내장 휠을 통해 피치 조정이 가능한 Keysight社 N1021B 등에 대응 가능. N1021B의 주파수 특성은 18GHz입니다.가변 피치 대응 디퍼렌셜 프로브

【회전 범위】
자동 가변 피치 프로브（싱글 엔드 프로브）：360°
자동 가변 피치 프로브（디퍼렌셜 프로브）：180°
수동 가변 피치 차동 프로브：360°
【주파수 특성】
18GHz（최대 20GHz）
【피치 (가변)】
자동 가변 피치 프로브：p=0～5.08（mm）
수동 가변 피치 차동 프로브：p=0～2.54（mm）
* H2P45/86(2프로브)는 한쪽 프로브에고정 피치 동축 프로브를 장착할 수 있습니다
최대 20GHz

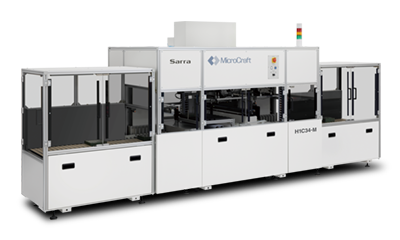

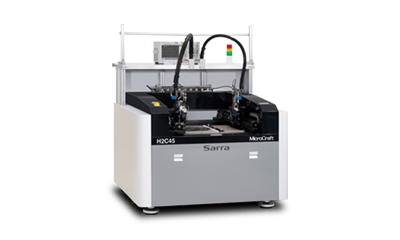

TDRH1C66/H1C96/H2C45/H2C86
H1*66/H2*45

TDRH1C34-M
H1C34-M

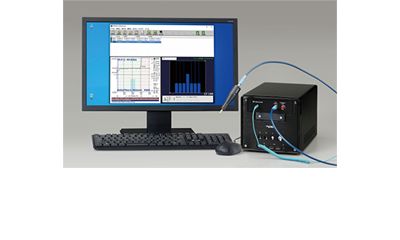

TDRMZPC30/MZPC50
MZPC30/MZPC50

싱글엔드 고주파 동축(同軸) 프로브

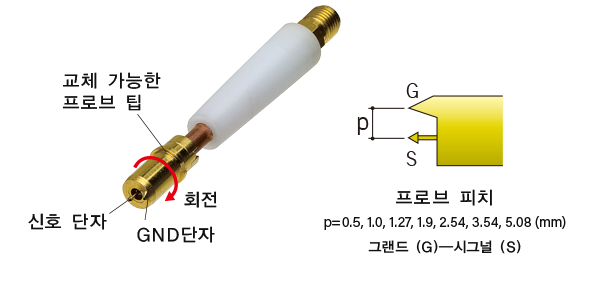

독자적으로 개발한 고주파 동축 프로브는 단독으로 10 GHz 이상이라는 뛰어난 주파수 특성을 가지고 있습니다. 접지 단자 부분이 360도 회전할 수 있는 구조이므로 복잡한 고주파 기판의 패턴에도 대응할 수 있습니다.싱글엔드 고주파 동축(同軸) 프로브

디퍼렌셜 고주파 동축(同軸) 프로브

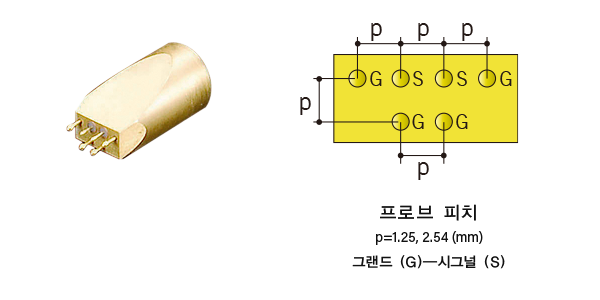

차동 임피던스 측정을 가능하게 하는 디퍼렌셜 프로브입니다. 10GHz 이상의 주파수 특성을 가지고 있습니다.디퍼렌셜 고주파 동축(同軸) 프로브

【회전 범위】
360°
【주파수 특성】
20GHz
【피치 (고정)】
싱글엔드 고주파 동축(同軸) 프로브：p=0.5、1.0、1.27、1.9、2.54、3.54、5.08（mm）*
디퍼렌셜 고주파 동축(同軸) 프로브：p=1.25、2.54（mm）*
* 프로브 피치는 상기 이외의 사양도 제작 가능합니다. 자세한 내용은 상담해 주세요.
