  • 주문 제작형 잉크젯 인쇄 시스템

CraftPix는 처리량을 향상시키는 오토로더/언로더 옵션을 준비 했습니다.

오토로더

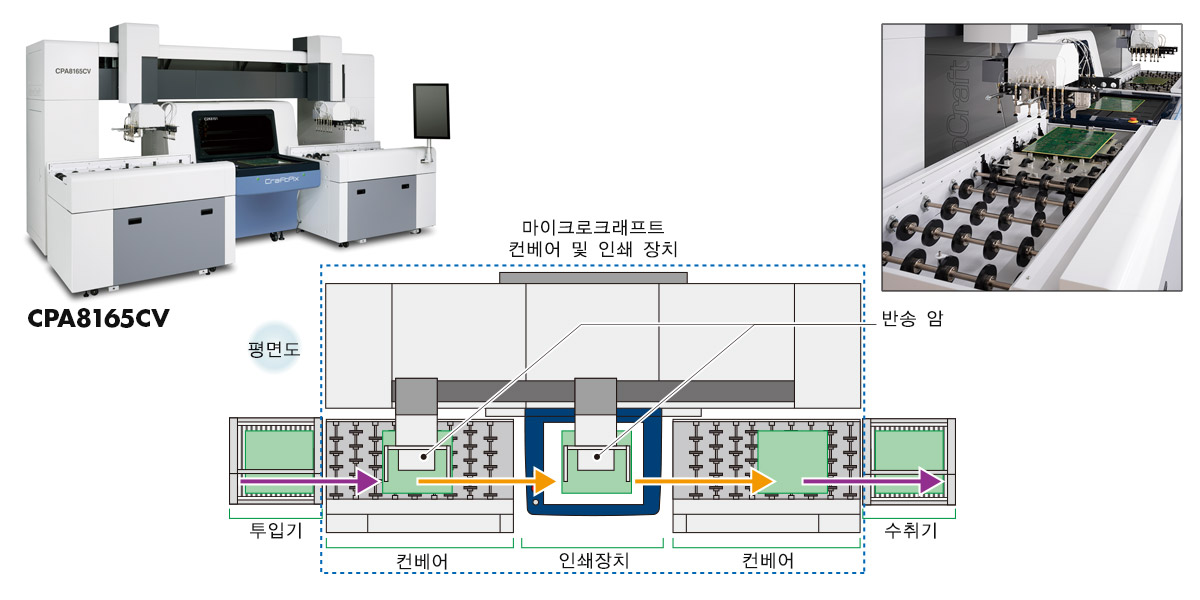

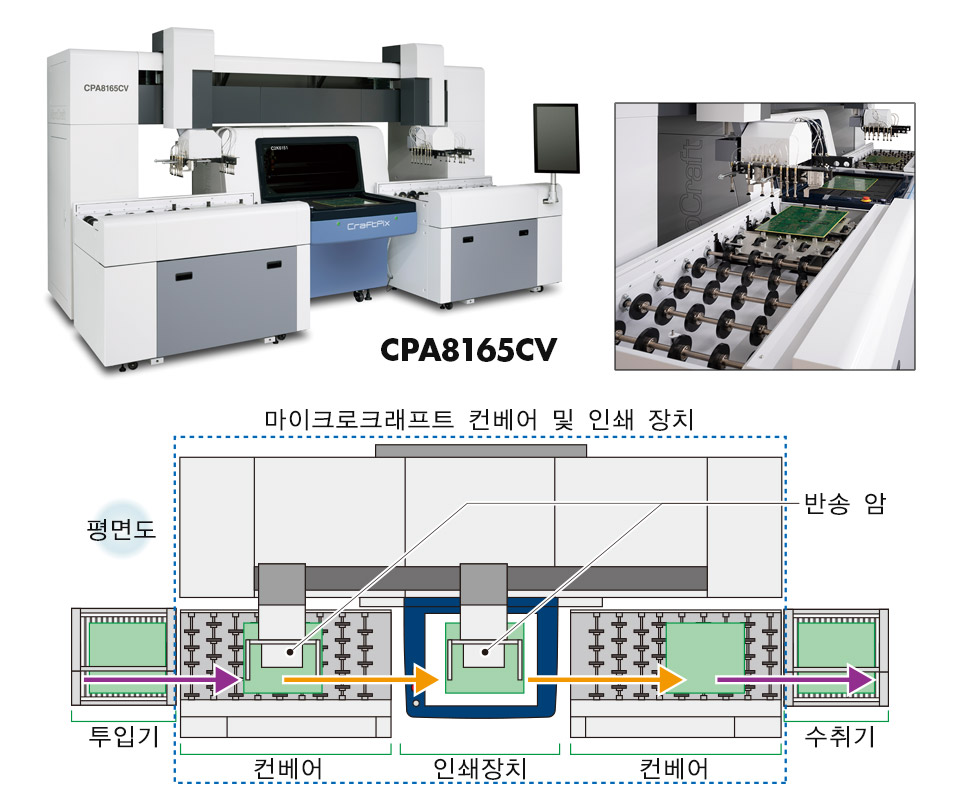

CPA8165CV (컨베어 타입) 옵션

다양한 타입의 로더와 언로더는 마이크로크래프트 제품에 연결할 수
있고 고객이 사용하는 운반기기에도 대응이 가능합니다.
로더기에서 운반되어 오는 기판은 마이크로크래프트 제품의 컨베어에 실어서 소정의
위치까지 이송되면 위치 맞춤 후 반송 암이 기판을 흡착하여 CraftPix로 운반됩니다.
인쇄가 완료되면 언로드 하여 컨베어로 배출합니다.

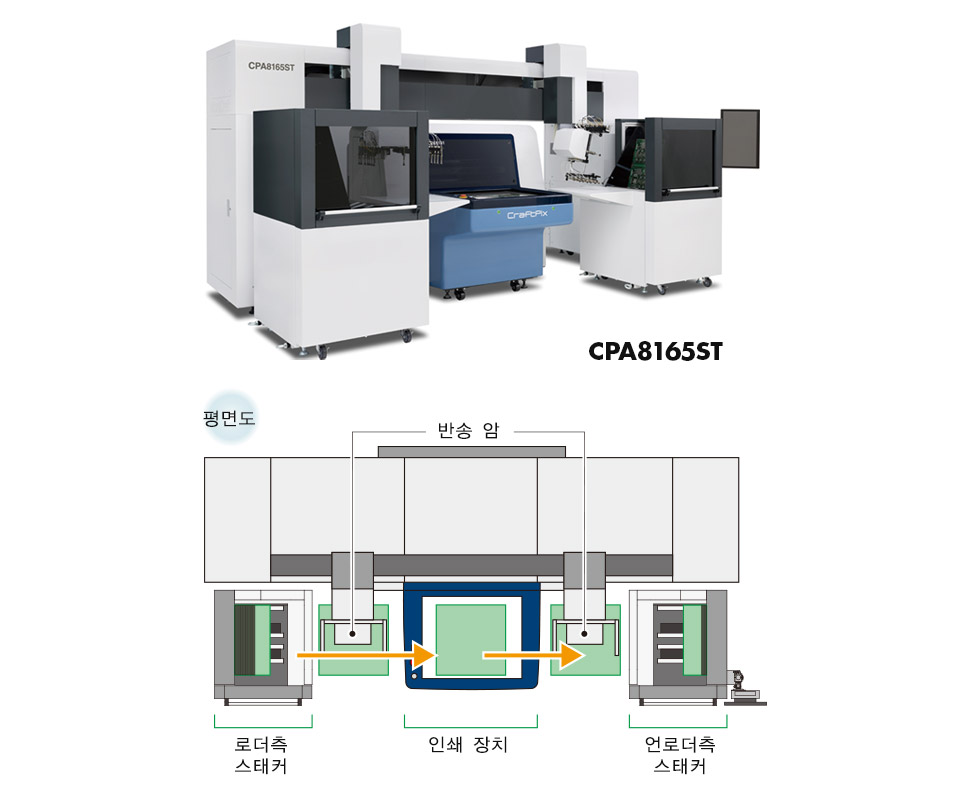

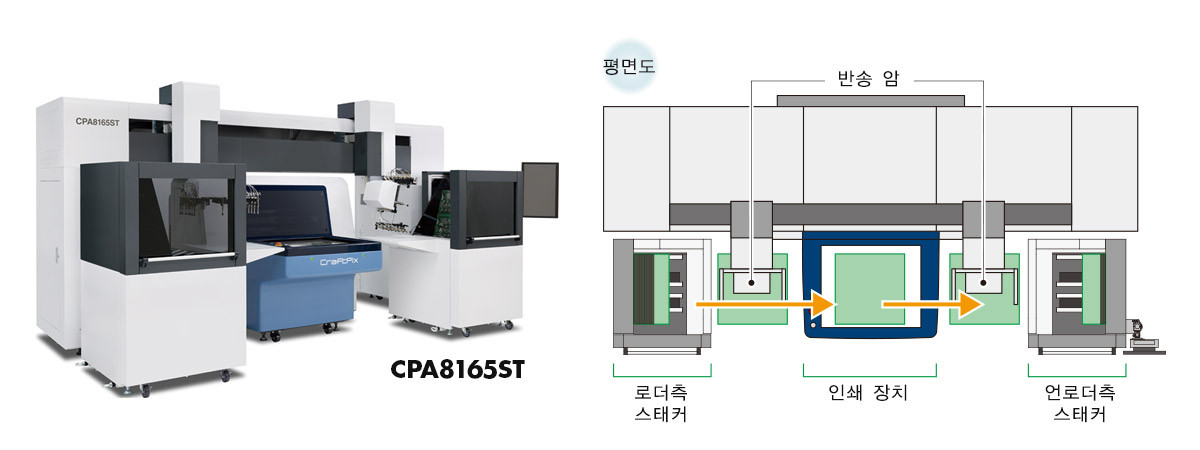

CPA8165ST (스태커 타입) 옵션

CraftPix 좌우에 로더/언로더를 접속해 연속 자동 운행을 실시합니다. 운반하는 암(Arm)이 적재기에 실린 기판을 흡착하여 CraftPix로 반송하여 인쇄를 하고, 인쇄 완료 후 기판은 언로드 되어 적재기에 수납됩니다. 기판 두께 1mm의 경우 최대 360매 적재 가능합니다. 합지(合紙)를 사용한 운용에도 대응하여 적재기에 쌓아 적재하고 있을 때 기판의 손상을 방지합니다. 운반하는 암(Arm)은 반전 기구를 갖추고 있어, 1대의 CraftPix로 「앞면 인쇄→뒷면 인쇄→배출」을 실시할 수 있습니다.

오토로더 사양

CPA8165CV CPA8165ST
최대반송기판사이즈

810 x 650 mm

810 x 650 mm
최소반송기판사이즈

400 x 330 mm

400 x 330 mm
기판두께

0.6–3.2 mm

0.6–3.2 mm
패스라인
(기판세트높이)

835 mm *1

—
최대 가반 중량

1 kg *2

1 kg *2
반송 방법

흡착 반송 (버큠 펌프 사용)

흡착 반송 (버큠 펌프 사용)
적재 수량
[적재 높이]

N/A

360매 *3
적재 중량

—

100 kg
에어사양: 압력

0.5 MPa

0.5 MPa
에어사양: 용량

10 ℓ/min.

5 ℓ/min.
전원
단상AC200–240 V 50/60 Hz

20 A

20 A
중량
(CraftPix는 제외)

캐리어: 1200 kg
로더측 컨베이어: 150 kg
언로더측 컨베이어: 150 kg

캐리어: 1200 kg
로더측 스태커: 160 kg
언로더측 스태커: 170 kg
접속 가능 기종

전 기종 대응

전 기종 대응

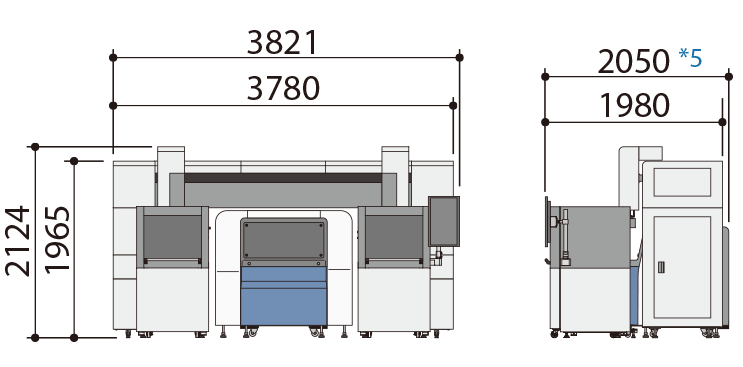

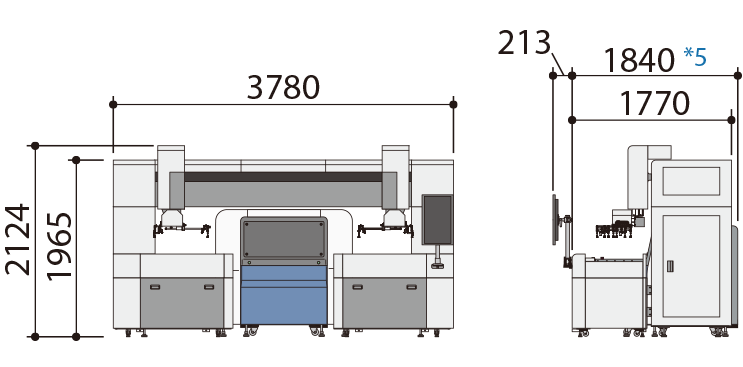

외부사이즈 (mm) *4

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 고객의 투입기/수취기 사양에 따라 대응이 가능합니다. *2 10개 이상의 흡착 패드가 기판에 닿아 있어야 이송이 가능 합니다. *3 기판 두께 1 mm일 경우 *4 운반 기판 사이즈가 780×610mm 이내인 경우의 외형 치수입니다. 780×610mm를 초과하는 사이즈의 경우에는 컨베이어/적재기의 깊이 치수가 변경될 수 있습니다. *5 C2K6151의 경우. 기종별 크기는 영업에 확인해 주세요. ●상세 사양에 대해서는 영업에게 문의하여 주십시오.

진공펌프

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
에어 커플러 사이즈

RC 3/4
중량

85 kg
