편리한 기능 / CraftPix

주문 제작형 잉크젯 인쇄 시스템

아날로그 방식으로는 불가능했던
디지털만의 기능을 풍부하게 갖춘 CraftPix

편리한 기능

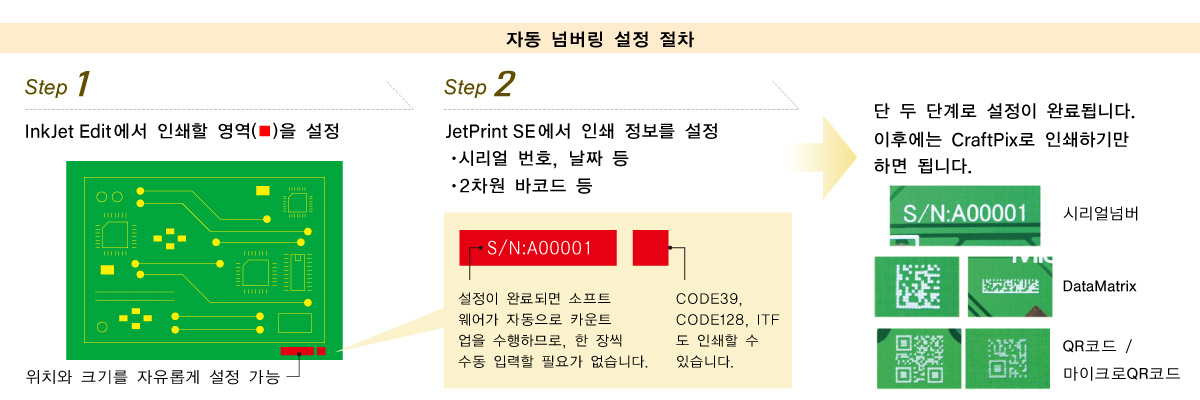

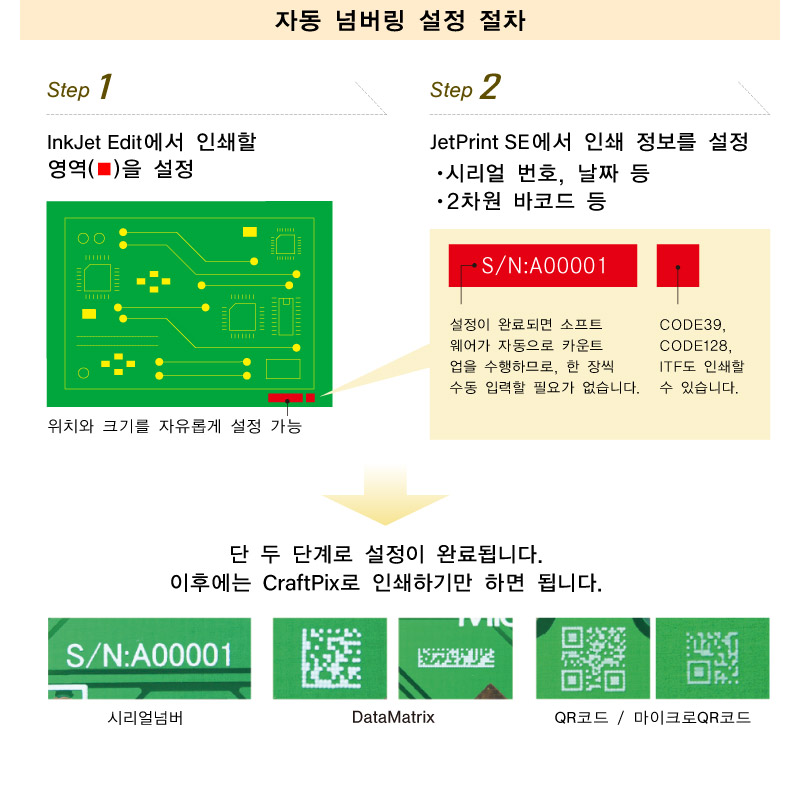

자동 넘버링

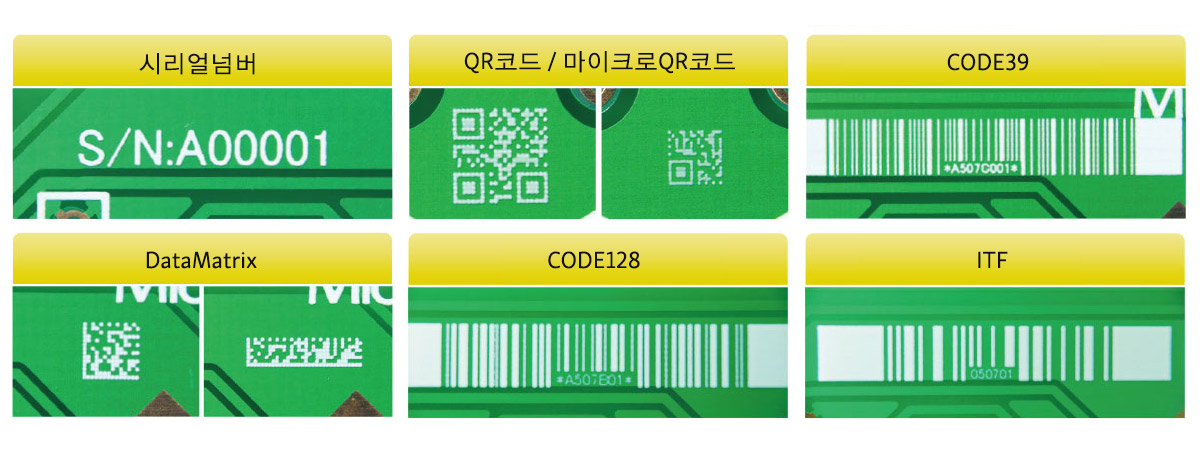

1. 제품의 트레이서빌리티를 보증하는 다양한 넘버링 방식
시리얼 넘버 및 2D 바코드를 통해 기판 정보를 철저히 관리하여 제조사의 품질 보증 체계를 구축할 수 있습니다.
카운트업 및 제조일자 인쇄는 패널 단위뿐만 아니라 개별 제품 단위에서도 대응이 가능합니다.
시장에서 제품의 트레이서빌리티 니즈가 증가하고 있지만,
디지털 인쇄를 활용하면 이러한 요구에 무리 없이 대응할 수 있어 제조사의 경쟁력 강화로 직결됩니다.

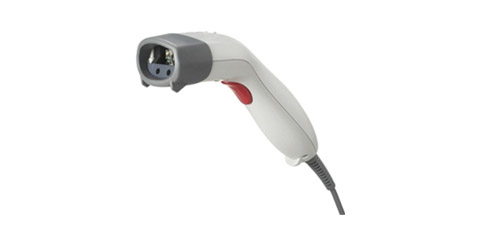

2차원 바코드 리더 (휴대용)

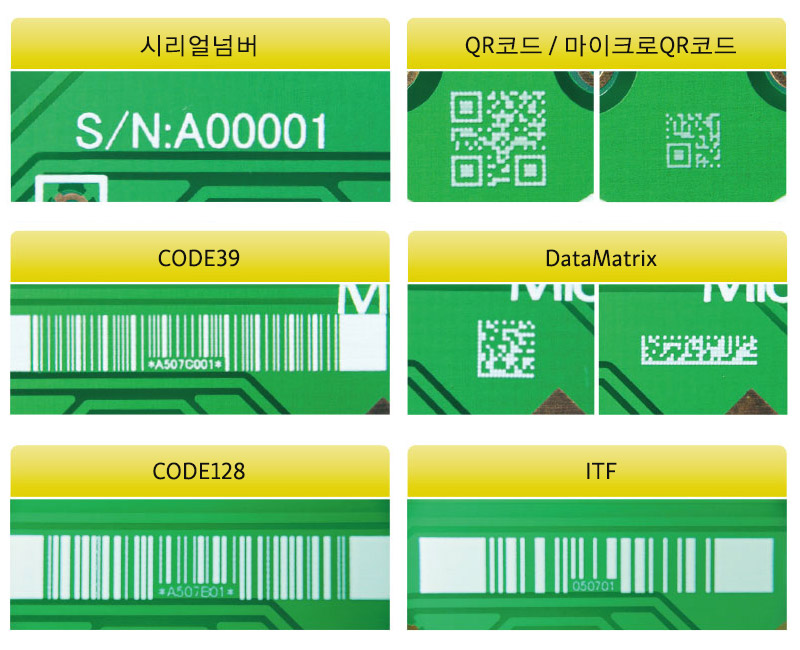

2. CraftPix 시리즈로 인쇄할 수 있는 2D 바코드
CraftPix 시리즈는 Data Matrix, QR코드, 마이크로 QR코드의 3종류 2D 바코드를 인쇄할 수 있습니다. 문자수에 따라 필요 인쇄 영역 크기는 다르며, CraftPix 시리즈에서 인쇄하려면 아래의 표에 표시된 크기 이상의 크기로 인쇄하면 읽을 수 있습니다. 2D 바코드 전용 리더기를 사용하여 읽을 수 있지만 최근에는 스마트폰 에서도 앱을 설치하여 읽을 수 있습니다.

2D 바코드의 최소 인쇄 사이즈 (액적량 3.5pl인 경우) * 인쇄 사이즈는 문자 종류, 잉크나 미디어의 표면 상태에 따라 다릅니다.
2D 바코드	열	문자 수
2D 바코드	열	10문자	20문자	30문자
Data Matrix (정방형)		0.8 mm	1.0 mm	1.2 mm
Data Matrix (장방형)		1.2 x 0.6 mm	2.0 x 0.5 mm	1.6 x 0.8 mm
QR코드		1.3 mm	1.4 mm	1.4 mm
마이크로QR코드		1.0 mm	1.0 mm	1.1 mm

인쇄 불량 검출 옵션 옵션

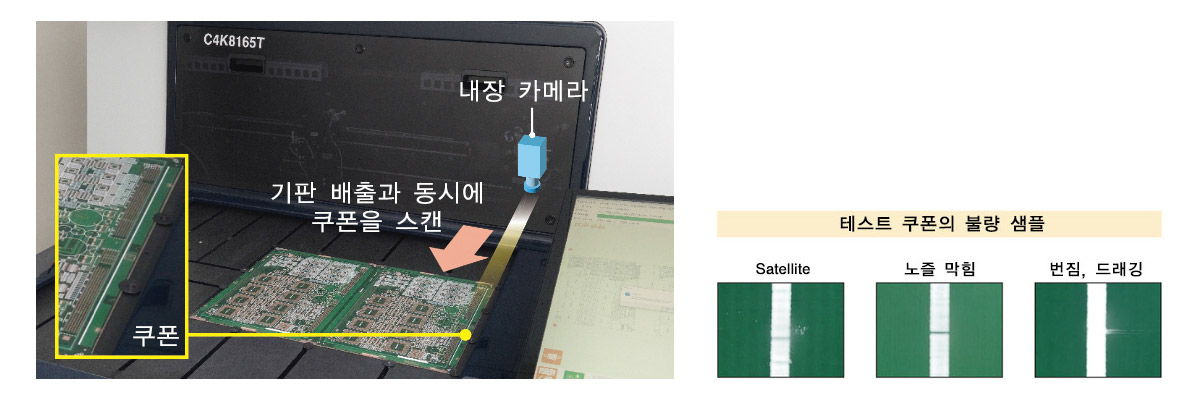

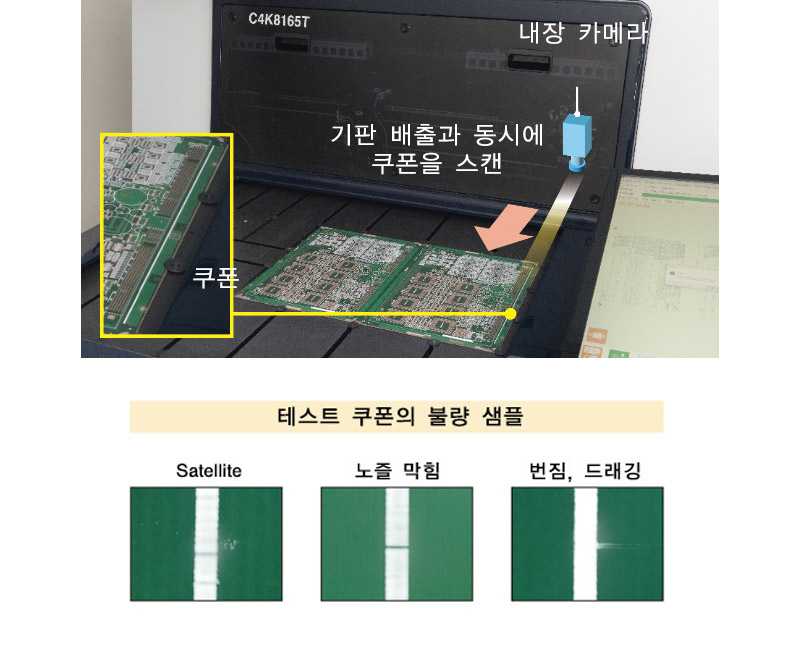

1. 자동 노즐 체크 시스템

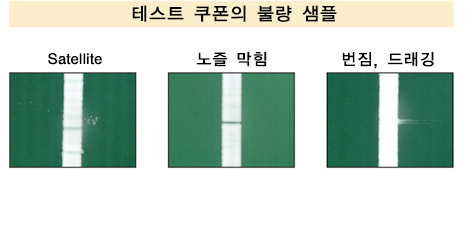

잉크의 열화 및 인쇄 중 노즐 불량을 방지하기 위해, 고속 이미지 처리 기술을 활용한 자동 노즐 체크 시스템을 탑재하여 다양한 불량을 검출할 수 있습니다. 제품 인쇄와 동시에 기판 여백 영역에 1mm 폭의 선(쿠폰)을 인쇄하며, 인쇄 완료 후 테이블 배출과 함께 인쇄된 쿠폰을 내장 카메라로 고속 스캔하여 품질 확인을 진행합니다. 쿠폰의 품질 결과가 NG일 경우, 조작 화면에 아래와 같은 판정 결과가 표시되며, 쿠폰의 인쇄 품질에 문제가 없을 경우 별도의 표시가 나타나지 않습니다.

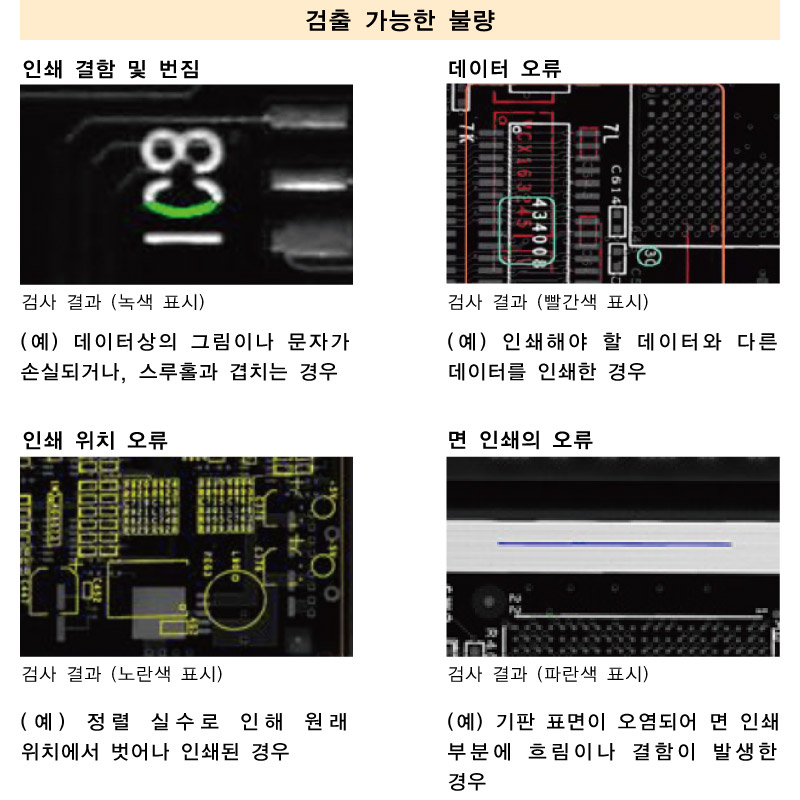

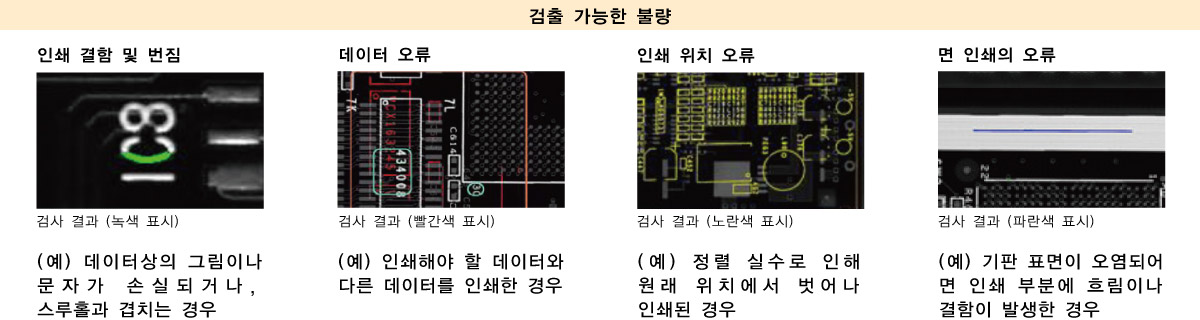

2. 인쇄 결과 검사 시스템
인쇄 불량을 자동으로 검출하는 옵션입니다. 인쇄 완료 후, 인쇄 테이블이 배출될 때 테이블 전체에 배치된 두 대의 외관 검사용 카메라가 기판을 전면 스캔합니다. 배출 동작 중에 기판을 스캔함으로써 검사를 위한 추가 소요 시간은 약 1초에 불과합니다. 자동 노즐 체크 시스템으로는 방지할 수 없는 작업자의 실수나 워크 표면의 오염 등으로 인한 불량도 정확하게 검출할 수 있습니다.

광시야 내비게이션 카메라 옵션

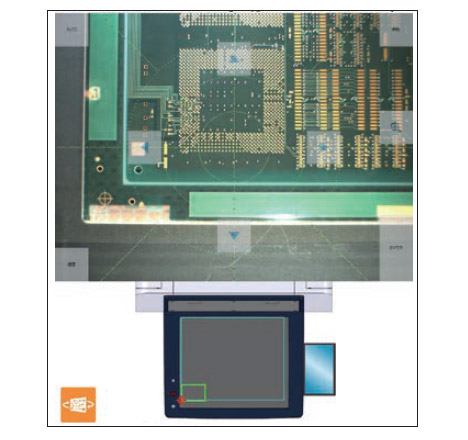

화면 표시 예

표준 얼라인먼트 카메라 외에도 약 100mm 시야 범위를 가진 광시야 내비게이션 카메라를 장착할 수 있습니다. 화면에서 보이는 범위가 넓어지는 것으로, 높이 감지 위치나 첫번째 얼라인먼트 위치 티칭 시의 조작이 간단해집니다. 또한 현재 보이는 범위를 나타내는 이미지가 화면에 표시되므로 기판을 두고 있는 셔틀 테이블의 위치도 쉽게 파악할 수 있습니다. 또한 얼라인먼트 카메라와 광시야 내비게이션 카메라의 전환은 필요할 때 자동으로 전환됩니다.

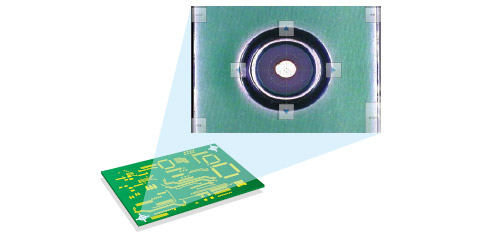

자동 얼라인먼트

자동 얼라인먼트로 빠른 속도와 고정밀의 인쇄를 실현.

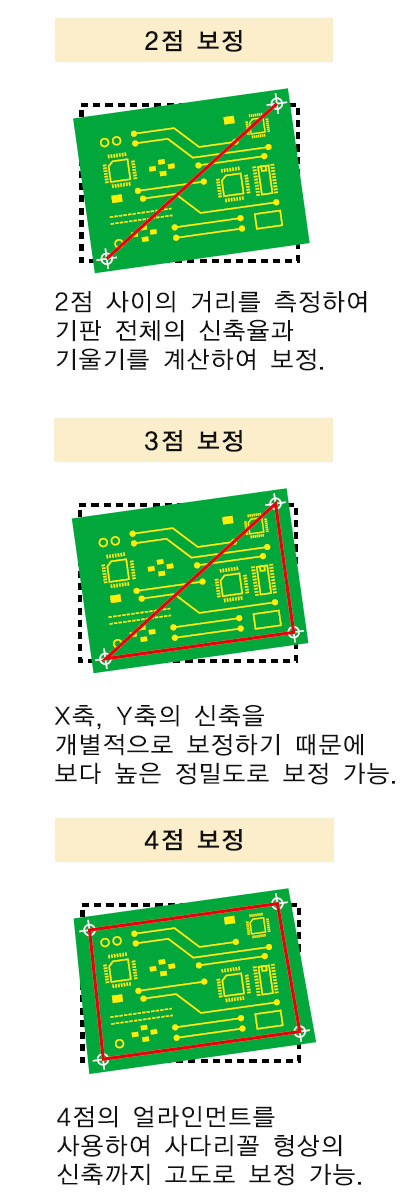

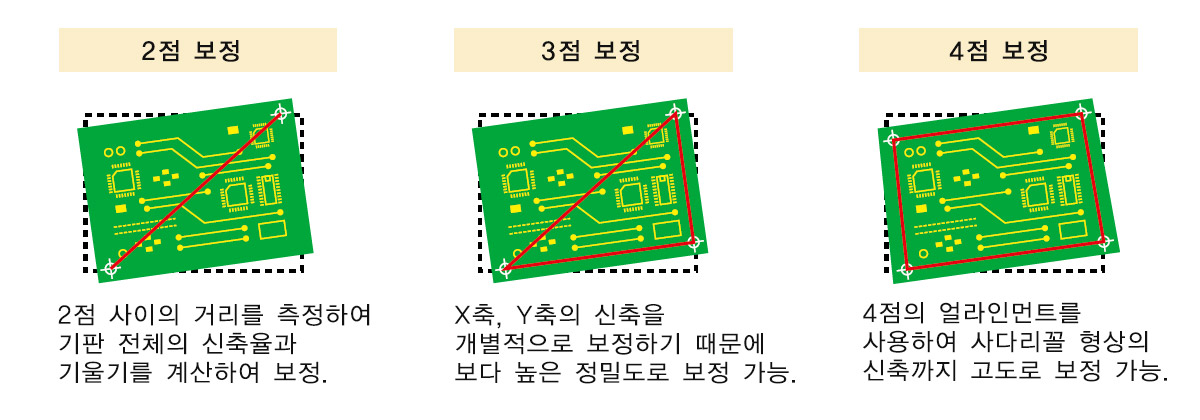

최대 4개 부분에서 얼라인먼트를 실시합니다. X축, Y축 각각의 신축에도 대응하고 있습니다. 또한, 판넬내의 피스에 대해서도 개별적으로 얼라인먼트가 가능하여 고속, 정밀도가 높은 인쇄가 가능합니다.

글로스/매트의 표면 마감

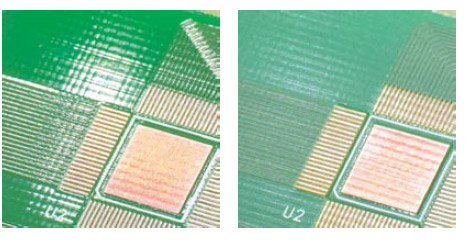

왼쪽: 글로스 마감　오른쪽: 매트 마감

CraftPix는 2종류의 표면 마감이 가능합니다. 광택감이 있는 마감을 원하는 경우는 글로스 마감이 적합합니다. 솔더레지스트 인쇄등으로 매끄러운 윤기나 광택이 있는 표면 마감을 할 수 있습니다. 채도가 높은 선명함의 색조를 가질 수 있어 고급스러운 연출에 최적입니다. 또한, 광택이 없게 할 경우는 매트 마감을 추천합니다. 글로스 마감과는 달리 광택이나 잔상이 없는 안정된 마무리를 할 수 있습니다.
