  • On Demand 잉크젯 인쇄 시스템

잉크 카트리지에 의한 잉크 공급.
소량의 액적 토출에 적합한 모델

CPS모델

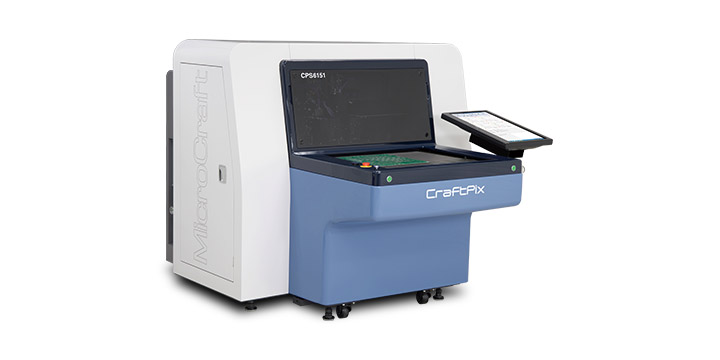

CPS

소량 잉크 대응 모델
CPS6151 / CPS7861
잉크 카트리지에 의한 잉크 공급을 채용한 CPS 모델은 소량의 액적 토출에 적절한 모델입니다. 잉크를 자주 교체하는 경우나 실험적인 인쇄에서의 사용에 적합하므로, 고가의 은나노 잉크를 사용한 인쇄등에 최적입니다.

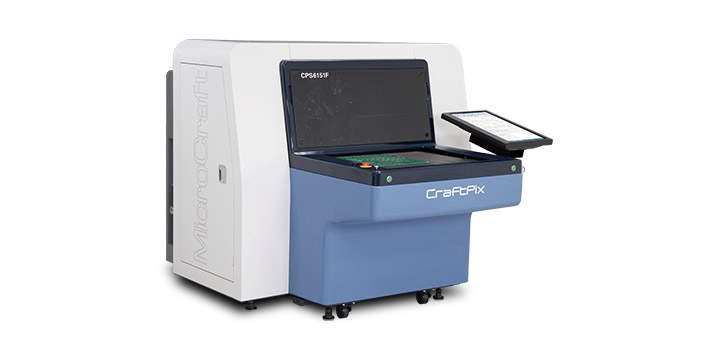

CPS Type F

고화질 인쇄 사양 “Type F”
CPS6151F / CPS7861F NEW
CPS모델에는 노즐 수 1776, 최소 액적량 3.5pl의 고화질 인쇄 헤드를 탑재한 “Type F” 를 준비했습니다. 소량의 잉크로 뛰어난 인쇄품질을 실현한 모델.

CPS6151/6151F의 주요사양

CPS6151 CPS6151F
최대 기판 사이즈

625 x 535 mm

625 x 535 mm

사출최대주파수

45 kHz

80 kHz

가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

600 / 1200 / 1800 / 2400

최소액적량

6 pl / 13 pl

3.5 pl

노즐수

1 x 1024

1 x 1776

표준해상도

720 dpi

600 dpi

최소선폭 *1

70 µm–90 µm

40 µm–70 µm

인쇄시간 *2

580 x 430 mm: 32초

610 x 510 mm: 44초

580 x 430 mm: 32초

610 x 510 mm: 51초

잉크탱크 수

1

1

잉크탱크용량 (최대)

100 ml

100 ml

온헤드UV램프 *3

LED UV램프

LED UV램프

카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm

에어사양 (압력)

0.5 MPa

0.5 MPa

에어사양 (용량)

75 ℓ/min.

75 ℓ/min.

전원 *4
단상AC200–240 V 50/60 Hz

15 A

15 A

중량

700 kg

700 kg

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당)이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) 고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. 상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CPS7861/7861F의 주요사양

CPS7861 CPS7861F
최대 기판 사이즈

795 x 651 mm

795 x 651 mm

사출최대주파수

45 kHz

80 kHz

가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

600 / 1200 / 1800 / 2400

최소액적량

6 pl / 13 pl

3.5 pl

노즐수

1 x 1024

1 x 1776

표준해상도

720 dpi

600 dpi

최소선폭 *1

70 µm–90 µm

40 µm–70 µm

인쇄시간 *2

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

580 x 430 mm: 32초

610 x 510 mm: 51초

780 x 610 mm: 59초

잉크탱크 수

1

1

잉크탱크용량 (최대)

100 ml

100 ml

온헤드UV램프 *3

LED UV램프

LED UV램프

카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm

에어사양 (압력)

0.5 MPa

0.5 MPa

에어사양 (용량)

75 ℓ/min.

75 ℓ/min.

전원 *4
단상AC200–240 V 50/60 Hz

15 A

15 A

중량

1000 kg

1000 kg

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당)이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) 고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. 상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5

위치결정

CCD카메라

모니터

터치 패널식 액정 모니터 장비

소프트웨어 대응 OS

Windows 7 / Windows 8 / Windows 10

입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업부로 확인하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

에어 커플러 사이즈

RC 3/4

중량

85 kg

* 기판고정 방식에 따름
