  • On Demand 잉크젯 인쇄 시스템

인쇄 헤드 4개 장착.
CPE 모델에 이러 고속 인쇄가 가능.

CPQ모델

CPQ

고속 인쇄 모델
CPQ7861

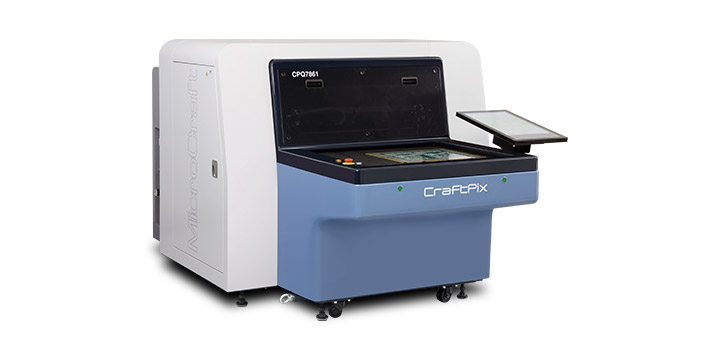

전용 본체에 인쇄 헤드 4개를 장착한 CPQ 모델은 CPE 모델에 이어 고속 인쇄가 가능합니다. 3대의 CCD 카메라를 장착하여 얼라이먼트 시간이 단축됨. 4개의 인쇄 헤드가 자랑하는 압도적인 인쇄 영역의 넓이로 580 x 430 mm의 기판에서는 CPi를 능가하는 11초의 짧은 시간에 인쇄가 완료됩니다. 잉크 탱크를 2개 장착하여 2헤드+2헤드의 구성으로 2색 인쇄 모델로서도 사용 가능합니다.

CPQ7861의 주요사양

CPQ7861
최대 기판 사이즈

795 x 651 mm

사출최대주파수

45 kHz

가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

최소액적량

6 pl / 13 pl

노즐수

4 x 1024 (4096)

표준해상도

720 dpi

최소선폭 *1

70 µm–90 µm

인쇄시간 *2

580 x 430 mm: 11초
610 x 510 mm: 11초
780 x 610 mm: 20초

잉크탱크 수

2

잉크탱크용량 (최대)

1000 ml x 2

온헤드UV램프 *3

LED UV램프

카메라 시야각

11.8 x 9.0 mm

에어사양 (압력)

0.5 MPa

에어사양 (용량)

150 ℓ/min.

전원 *4
단상AC200–240 V 50/60 Hz

20 A

중량

1330 kg

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당)이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) 고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. 상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5

위치결정

CCD카메라

모니터

터치 패널식 액정 모니터 장비

소프트웨어 대응 OS

Windows 7 / Windows 8 / Windows 10

입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업부로 확인하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

에어 커플러 사이즈

RC 3/4

중량

85 kg

* 기판고정 방식에 따름
