  • オンデマンド・インクジェット印刷システム

印刷ヘッドを4基搭載。
C8Kモデルに次ぐ高速印刷が可能。

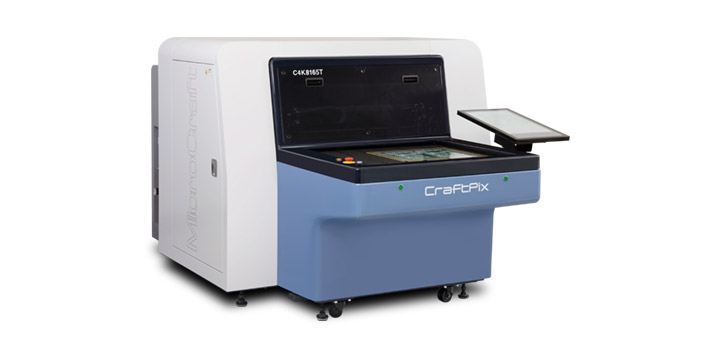

C4K**Tモデル

C4K8165T

高速印刷モデル
C4K8165T NEW
印刷ヘッドを4基搭載しており、C8Kモデルに次ぐ高速印刷が可能なモデルです。C8Kモデル同様、3台のアライメントカメラを搭載することで、短時間でアライメントが完了します。C8Kモデル同様、2色印刷モデルとしてもお使いいただけます。

スペック

C4K8165T
最大基板サイズ

810 x 650 mm

吐出最大周波数

45 kHz

横方向解像度(dpi)

360 / 720 / 1080 / 1440

縦方向解像度(dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

最小液滴量

6 pl / 13 pl

ノズル数

4 x 1024 (4096)

標準解像度

720 dpi

最小線幅 *1

70 µm–90 µm

印刷時間 *2

580 x 430 mm: 11秒
610 x 510 mm: 11秒
780 x 610 mm: 20秒

インクタンク数

2

インクタンク容量(最大)

1000 ml x 2

オンヘッドUVランプ *3

LED UVランプ

アライメントカメラ数

3

カメラ視野角

11.5 x 8.6 mm

エアー仕様:圧力

0.5 MPa

エアー仕様:容量

150 ℓ/min.

電源 *4
単相AC200–240 V 50/60 Hz

20 A

重量

1450 kg

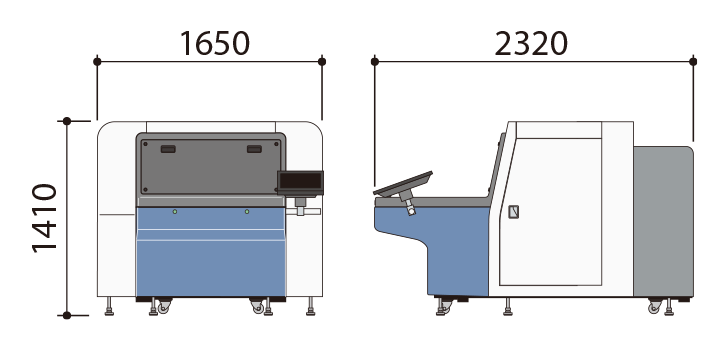

外形図(mm)

動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃(クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨)、振動、腐食性ガスのないこと。
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です(仕様は仕向け地によって異なります) お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。 CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。 仕様の詳細については営業にご確認ください

全モデル共通スペック

基板厚さ

0.1–6.0 mm(6.0 mm以上の厚さはオプション対応)*5

モニタ

タッチパネル式液晶モニタ装備

ソフトウェア対応OS

Windows 10 / Windows 11

入力データ

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *5

*5 バキューム吸着使用時。基板の反りや基板固定方式により値は異なります。基板の反りによって印字品質が低下する可能性があります。特定の条件における正確な数字については営業にご確認ください。*6 縮尺・位置合わせ機能使用不可

真空ポンプ スペック *

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

排気量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

エアカプラサイズ

RC 3/4

重量

85 kg

* 基板固定方式による
