  • オンデマンド・インクジェット印刷システム

EPSON製高精細印刷ヘッドを1基搭載。

C1Eモデル

C1E

高精細印刷モデル

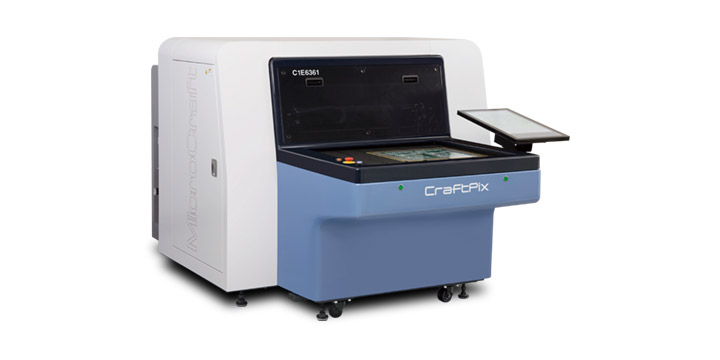

C1E6361 NEW
独自のMEMSで作られた精密なノズルとインク流路により、真円に近いインク滴を高い精度でメディアに着弾することができます。インク循環機構を標準搭載しています。

スペック

C1E6361
最大基板サイズ

635 x 610 mm
吐出最大周波数

48 kHz
横方向解像度（dpi）

600 / 1200 / 1800
縦方向解像度（dpi）

300 / 600 / 900 / 1200
最小液滴量

3.2 pl
ノズル数

1 x 3200 *1
標準解像度

600 dpi
最小線幅 *2

40 µm–70 µm
印刷時間 *3

580 x 430 mm: 25秒
610 x 510 mm: 32秒
インクタンク数

1
インクタンク容量（最大）

100 ml
オンヘッドUVランプ *4

LED UVランプ
アライメントカメラ数

1
カメラ視野角

4.9 x 3.7 mm
エアー仕様：圧力

0.5 MPa
エアー仕様：容量

75 ℓ/min.
電源 *5
単相AC200–240 V 50/60 Hz

30 A
重量

1200 kg
外形図（mm）

動作環境 21–24℃、30–70%（相対湿度）
* 結露、塵、埃（クリーンルームISOクラス7 (Federal standard 209E クラス10,000相当) 以上推奨）、振動、腐食性ガスのないこと。
大気圧露点：−14℃以下（0.7 MPa時、圧力下露点15℃以下）
オイルミスト濃度：1 mg/㎥ (ANR) 以下

*1 印刷時の有効ノズル数は2840になります。*2 インクにより変わります。*3 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*4 搭載するLED UVランプは使用するインクによって異なります。*5 別途冷却装置及び真空ポンプの電源が必要です（仕様は仕向け地によって異なります）● お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。● CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。● 仕様の詳細については営業にご確認ください

全モデル共通スペック

基板厚さ

0.1–6.0 mm（6.0 mm以上の厚さはオプション対応）*5
モニタ

タッチパネル式液晶モニタ装備
ソフトウェア対応OS

Windows 10 / Windows 11
入力データ

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *5

*5 バキューム吸着使用時。基板の反りや基板固定方式により値は異なります。基板の反りによって印字品質が低下する可能性があります。特定の条件における正確な数字については営業にご確認ください。*6 縮尺・位置合わせ機能使用不可

真空ポンプ スペック *

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排気量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
エアカプラサイズ

RC 3/4
重量

85 kg

* 基板固定方式による
