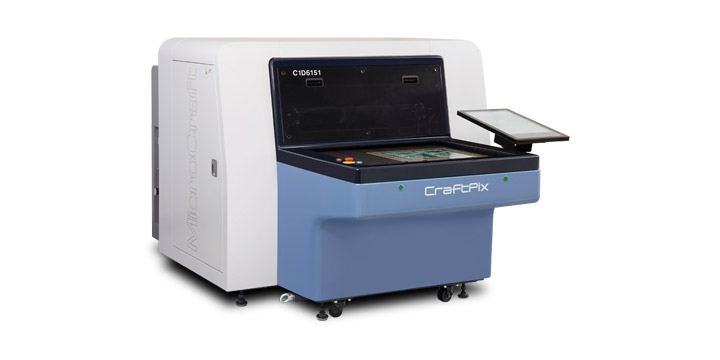

FUJIFILM Dimatix社製印刷ヘッドを1基搭載した高精細印刷モデル。

C1Dモデル

C1D

高精細印刷モデル
C1D6151 / C1D7861
ノズル数2048、最小液滴量2.4pl、吐出最大周波数100kHzのFUJIFILM Dimatix社製印刷ヘッドを1基搭載。

スペック

C1D6151 C1D7861
最大基板サイズ

625 x 535 mm

795 x 651 mm

吐出最大周波数

100 kHz

100 kHz

横方向解像度(dpi)

1200 / 2400 / 3600

1200 / 2400 / 3600

縦方向解像度(dpi)

600 / 1200 / 2400 / 3600

600 / 1200 / 2400 / 3600

最小液滴量

2.4 pl

2.4 pl

ノズル数

1 x 2048

1 x 2048

標準解像度

1200 dpi

1200 dpi

最小線幅 *1

40 µm–60 µm

40 µm–60 µm

印刷時間 *2

580 x 430 mm: 27秒

610 x 510 mm: 32秒

580 x 430 mm: 27秒

610 x 510 mm: 32秒

780 x 610 mm: 46秒

インクタンク数

1

1

インクタンク容量(最大)

300 ml

300 ml

オンヘッドUVランプ *3

LED UVランプ

LED UVランプ

アライメントカメラ数

1

1

カメラ視野角

11.2 x 8.4 mm

11.2 x 8.4 mm

エアー仕様:圧力

0.5 MPa

0.5 MPa

エアー仕様:容量

75 ℓ/min.

75 ℓ/min.

電源 *4
単相AC200–240 V 50/60 Hz

20 A

20 A

重量

900 kg

1200 kg

外形図(mm)

動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃(クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨)、振動、腐食性ガスのないこと。
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です(仕様は仕向け地によって異なります) お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。 CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。 仕様の詳細については営業にご確認ください

全モデル共通スペック

基板厚さ

0.1–6.0 mm(6.0 mm以上の厚さはオプション対応)*5

モニタ

タッチパネル式液晶モニタ装備

ソフトウェア対応OS

Windows 10 / Windows 11

入力データ

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *5

*5 バキューム吸着使用時。基板の反りや基板固定方式により値は異なります。基板の反りによって印字品質が低下する可能性があります。特定の条件における正確な数字については営業にご確認ください。*6 縮尺・位置合わせ機能使用不可

真空ポンプ スペック *

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

排気量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

エアカプラサイズ

RC 3/4

重量

85 kg

* 基板固定方式による
