CPS / CraftPix

On-demand InkJet Printing System

Verwendet ein Tintenkartuschensystem,
um den Druckkopf mit Tinte zu versorgen.
Am besten geeignet für Kunden,
die mehrere Tintentypen in kleinen Mengen verwenden.

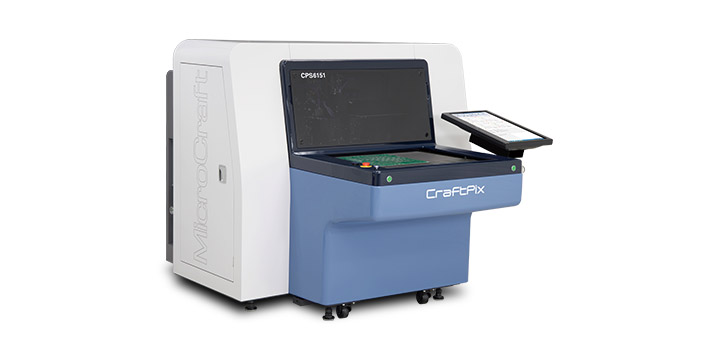

CPS-modell

Modell für kleine Tintenmengen
CPS6151 / CPS7861
Der CPS verwendet ein flexibles Patronensystem, welches es erlaubt, häufig wechselnde Tinten zu verwenden. Dieses Modell ist auch für sehr teure Tinten, wie z. B. Silber-Nano Tinte, zu empfehlen.

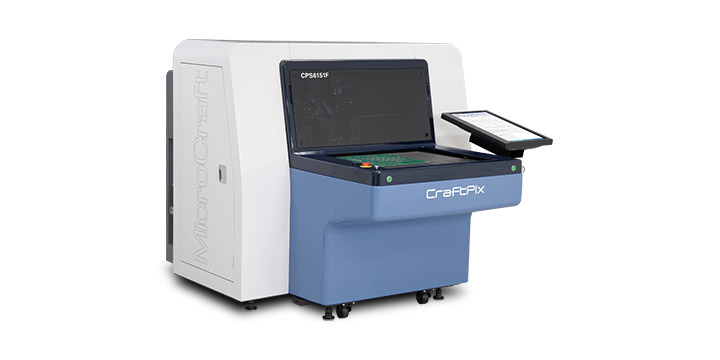

Hochauflösender Druck “Type F”
CPS6151F / CPS7861F NEW
Die CPS-Modelle sind in der Ausführung “Typ F” erhältlich. Diese mit einem hochauflösenden Druckkopf mit 1776 Düsen und einer minimalen Tröpfchengröße von 3,5 pl ausgestattet. Kombiniert hervorragende Druckqualität mit Erschwinglichkeit. Modell, das eine hervorragende Druckqualität bei geringem Tintenverbrauch gewährleitet.

Technische Daten (6151 / 6151F)

	CPS6151	CPS6151F
Max. Panel Dimension	625 x 535 mm	625 x 535 mm
Max. Entladungsfrequenz Frequency	45 kHz	80 kHz
X -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440	600 / 900 / 1200 / 1500 / 2400
Y -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440 / 1800 / 2160	600 / 1200 / 1800 / 2400
Min. Tröpfchengröße	6 pl / 13 pl	3,5 pl
Die Anzahl der Düsen	1 x 1024	1 x 1776
Standard Auflösung	720 dpi	600 dpi
Min. Line Width *1	70 µm–90 µm	40 µm–70 µm
Geschwindigkeit *2	580 x 430 mm: 32 seconds 610 x 510 mm: 44 seconds	580 x 430 mm: 32 seconds 610 x 510 mm: 51 seconds
Anzahl der Farbbehälter	1	1
Tankinhalt (Max.)	100 ml	100 ml
UV Lampe (am Kopf befestigt) *3	LED-UV lamp	LED-UV lamp
Kamera Auflösung	8,4 x 6,3 mm	8,4 x 6,3 mm
Luftversorgung: Druck	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	75 ℓ/min.	75 ℓ/min.
Netzanschluss *4 Einphasig, AC200–240 V 50/60 Hz	15 A	15 A
Gewicht	700 kg	700 kg
Größe (mm)
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Technische Daten (7861 / 7861F)

	CPS7861	CPS7861F
Max. Panel Dimension	795 x 651 mm	795 x 651 mm
Max. Entladungsfrequenz Frequency	45 kHz	80 kHz
X -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440	600 / 900 / 1200 / 1500 / 2400
Y -Achsen- Auflösung (dpi)	360 / 720 / 1080 / 1440 / 1800 / 2160	600 / 1200 / 1800 / 2400
Min. Tröpfchengröße	6 pl / 13 pl	3,5 pl
Die Anzahl der Düsen	1 x 1024	1 x 1776
Standard Auflösung	720 dpi	600 dpi
Min. Line Width *1	70 µm–90 µm	40 µm–70 µm
Geschwindigkeit *2	580 x 430 mm: 32 seconds 610 x 510 mm: 44 seconds 780 x 610 mm: 59 seconds	580 x 430 mm: 32 seconds 610 x 510 mm: 51 seconds 780 x 610 mm: 59 seconds
Anzahl der Farbbehälter	1	1
Tankinhalt (Max.)	100 ml	100 ml
UV Lampe (am Kopf befestigt) *3	LED-UV lamp	LED-UV lamp
Kamera Auflösung	8,4 x 6,3 mm	8,4 x 6,3 mm
Luftversorgung: Druck	0,5 MPa	0,5 MPa
Luftversorgung: Verbrauch	75 ℓ/min.	75 ℓ/min.
Netzanschluss *4 Einphasig, AC200–240 V 50/60 Hz	15 A	15 A
Gewicht	1000 kg	1000 kg
Größe (mm)
Betriebsbedingungen	21–24°C, 30–70% relative Luftfeuchtigkeit. * frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase. Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter) Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

Allgemeine Spezifikation

Leiterplattendicke	0,1–6,0 mm 5 Kompatibilität für Materialstärken über 6,0 mm ist optional
Ausrichtung	CCD-Kamera
Monitor	Touchscreen LCD Monitor
Software	Windows 7 / Windows 8 / Windows 10
Datenformat	RS274X, RS274D, ODB++, DPF, DXF, BMP 6, TIFF 6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss	Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
Kapazität	50 Hz: 575 ℓ/min. 60 Hz: 685 ℓ/min.
Vakuumanschluß	RC 3/4
Gewicht	85 kg

* Ist abhängig von der Klemmmethode
