MicroCraft

  • On-demand InkJet Printing System

Standardmodell mit 2048 Düsen

CPi-modell

CPi

Standardmodell
CPi6151 / CPi7861
Dieses Standardmodell ist mit insgesamt 2048 Düsen ausgestattet, wodurch sich die maximale Entladungsfrequenz im Vergleich zu den herkömmlichen, in CPK/CPM-Modellen verwendeten Arrays verdoppelt hat. Mit seiner Fähigkeit, die Druckauflösung in x-Richtung in 30dpi-Schritten zu ändern, ermöglicht es dem Bediener eine präzise Anpassung an seine Druckqualität.

CPi (Type F)

Hochauflösender Druck “Type F”

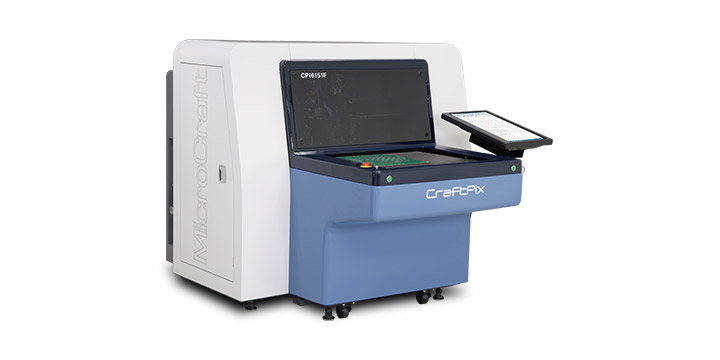

CPi6151F / CPi7861F NEW
Die CPi-Modelle sind in der Ausführung “Typ F” erhältlich. Diese mit einem hochauflösenden Druckkopf mit 1776 Düsen und einer minimalen Tröpfchengröße von 3,5 pl ausgestattet. Modell, welches eine verbesserte Grundleistung mit einer höherwertigen Druckqualität kombiniert.

Großformat

Standardmodell (Version in Übergröße)

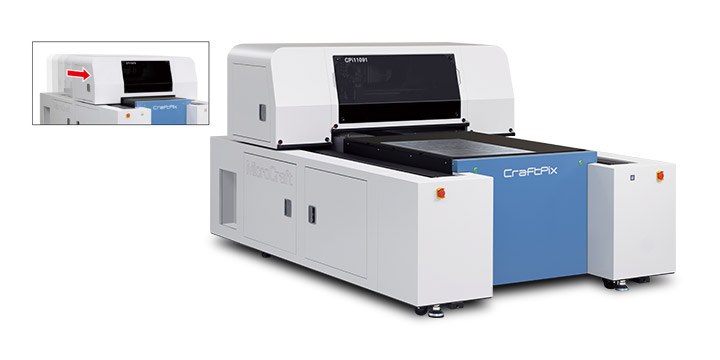

CPi11078 / CPi11091 / CPi120110 NEW
CraftPix ist auch als Super Large Size Model erhältlich, welches es ermöglicht extrem große Formate zu drucken. Dieses benutzerdefinierte Modell wird für die Modelle CPi, CPJ und CPT angeboten. Druckgeschwindigkeit und -qualität entsprechen dem Modellen im Standardformat 6151/7861. Das Model ist mit einem fixem Drucktisch und einer beweglichen Druckkopf Einheit ausgestattet. Die Druckkopfeinheit verfährt über dem zu Bedruckenden Panel vor und zurück.

Technische Daten (6151 / 6151F)

CPi6151 CPi6151F
Max. Panel Dimension

625 x 535 mm

625 x 535 mm

Max. Entladungsfrequenz Frequency

45 kHz

80 kHz

X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

Y -Achsen- Auflösung (dpi)

720 / 1440 / 2160

1200 / 2400

Min. Tröpfchengröße

6 pl / 13 pl

3,5 pl

Die Anzahl der Düsen

2 x 1024 (2048)

2 x 1776 (3552)

Standard Auflösung

720 dpi

1200 dpi

Min. Linienbreite *1

70 µm–90 µm

40 µm–70 µm

Geschwindigkeit *2

580 x 430 mm: 17 seconds

610 x 510 mm: 23 seconds

580 x 430 mm: 17 seconds

610 x 510 mm: 27 seconds

Anzahl der Farbbehälter

1

1

Tankinhalt (Max.)

1000 ml

1000 ml

UV Lampe (am Kopf befestigt) *3

LED-UV lampe

LED-UV lampe

Kamera Auflösung

8,4 x 6,3 mm

8,4 x 6,3 mm

Luftversorgung: Druck

0,5 MPa

0,5 MPa

Luftversorgung: Verbrauch

75 ℓ/min.

75 ℓ/min.

Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

15 A

15 A

Gewicht

700 kg

700 kg

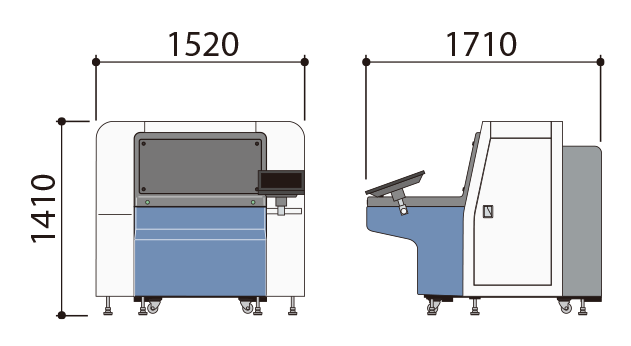

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Technische Daten (7861 / 7861F)

CPi7861 CPi7861F
Max. Panel Dimension

795 x 651 mm

795 x 651 mm

Max. Entladungsfrequenz Frequency

45 kHz

80 kHz

X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

Y -Achsen- Auflösung (dpi)

720 / 1440 / 2160

1200 / 2400

Min. Tröpfchengröße

6 pl / 13 pl

3,5 pl

Die Anzahl der Düsen

2 x 1024 (2048)

2 x 1776 (3552)

Standard Auflösung

720 dpi

1200 dpi

Min. Linienbreite *1

70 µm–90 µm

40 µm–70 µm

Geschwindigkeit *2

580 x 430 mm: 17 seconds

610 x 510 mm: 23 seconds

780 x 610 mm: 31 seconds

580 x 430 mm: 17 seconds

610 x 510 mm: 27 seconds

780 x 610 mm: 31 seconds

Anzahl der Farbbehälter

1

1

Tankinhalt (Max.)

1000 ml

1000 ml

UV Lampe (am Kopf befestigt) *3

LED-UV lampe

LED-UV lampe

Kamera Auflösung

8,4 x 6,3 mm

8,4 x 6,3 mm

Luftversorgung: Druck

0,5 MPa

0,5 MPa

Luftversorgung: Verbrauch

75 ℓ/min.

75 ℓ/min.

Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

15 A

15 A

Gewicht

1000 kg

1000 kg

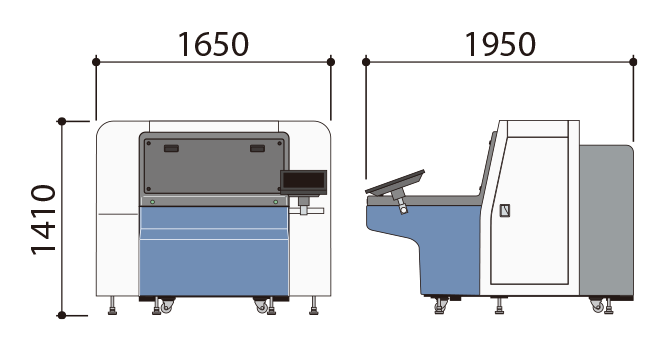

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Technische Daten (11078 / 11091 / 120110)

CPi11078 CPi11091 CPi120110
Max. Panel Dimension

1142 x 790 mm

1142 x 910 mm

1220 x 1120 mm

Max. Entladungsfrequenz Frequency

45 kHz

45 kHz

45 kHz

X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

Y -Achsen- Auflösung (dpi)

720 / 1440 / 2160

720 / 1440 / 2160

720 / 1440 / 2160

Min. Tröpfchengröße

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl

Die Anzahl der Düsen

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)

Standard Auflösung

720 dpi

720 dpi

720 dpi

Min. Linienbreite *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm

Geschwindigkeit *2

580 x 430 mm: 17 seconds

610 x 510 mm: 23 seconds

780 x 610 mm: 31 seconds

1100 x 780 mm: 58 seconds

580 x 430 mm: 17 seconds

610 x 510 mm: 23 seconds

780 x 610 mm: 31 seconds

1100 x 780 mm: 58 seconds

580 x 430 mm: 17 seconds

610 x 510 mm: 23 seconds

780 x 610 mm: 31 seconds

1100 x 780 mm: 58 seconds

Anzahl der Farbbehälter

1

1

1

Tankinhalt (Max.)

1000 ml

1000 ml

1000 ml

UV Lampe (am Kopf befestigt) *3

LED-UV lampe

LED-UV lampe

LED-UV lampe

Kamera Auflösung

8,4 x 6,3 mm

8,4 x 6,3 mm

8,4 x 6,3 mm

Luftversorgung: Druck

0,5 MPa

0,5 MPa

0,5 MPa

Luftversorgung: Verbrauch

75 ℓ/min.

75 ℓ/min.

75 ℓ/min.

Netzanschluss *4
Dreiphasig, AC200–230 V 50/60 Hz

20 A

20 A

20 A

Gewicht

1700 kg

2200 kg

2700 kg

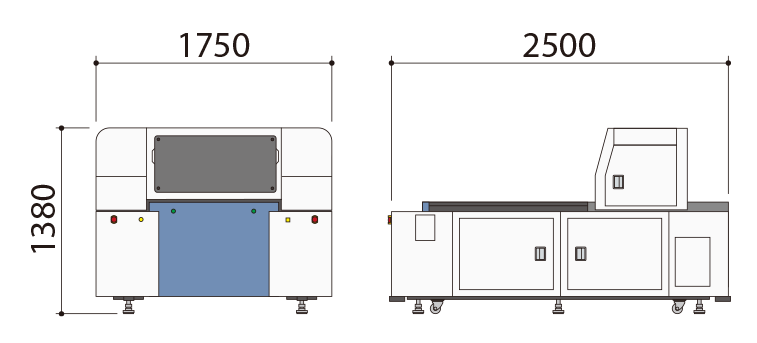

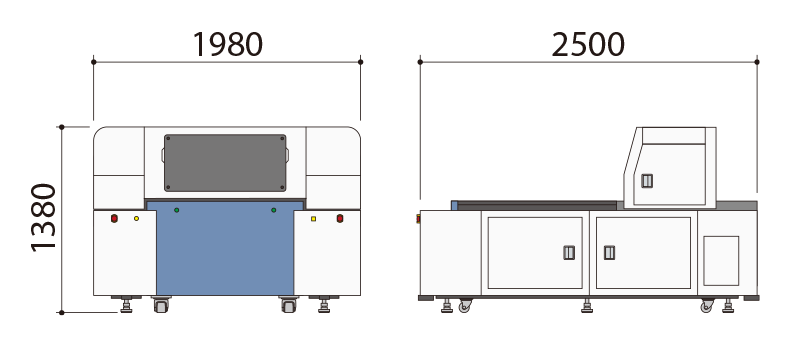

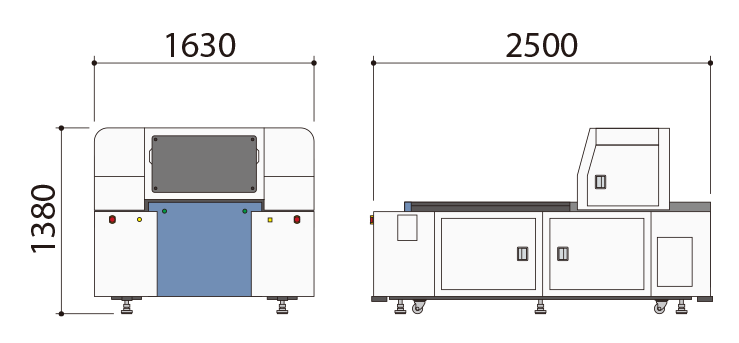

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Allgemeine Spezifikation

Leiterplattendicke

0,1–6,0 mm *5
*Kompatibilität für Materialstärken über 6,0 mm ist optional

Ausrichtung

CCD-Kamera

Monitor

Touchscreen LCD Monitor

Software

Windows 7 / Windows 8 / Windows 10

Datenformat

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.

Vakuumanschluß

RC 3/4

Gewicht

85 kg

* Ist abhängig von der Klemmmethode
