MicroCraft

  • On Demand 잉크젯 인쇄 시스템

CPi 모델과 같은 어레이를 1개 장착한 보급형 모델

CPJ모델

CPJ

보급형 모델
CPJ6151 / CPJ7861
CPi 모델과 같은 어레이를 1개 장착한 보급형 모델. 가로 방향으로 30dpi 씩의 해상도 변경이 가능하기 때문에 인쇄의 마무리를 세밀하게 조정할 수 있습니다.

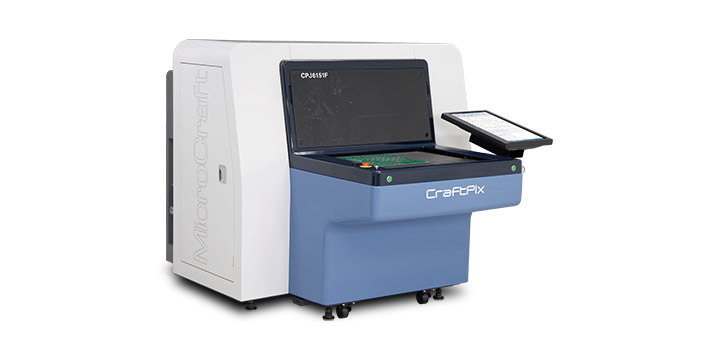

CPJ Type F

고화질 인쇄 사양 “Type F”
CPJ6151F / CPJ7861F NEW
CPJ모델에는 노즐 수 1776, 최소 액적량 3.5pl의 고화질 인쇄 헤드를 탑재한 “Type F” 를 준비했습니다. 뛰어난 인쇄 품질과 저렴한 비용이 결합됨.

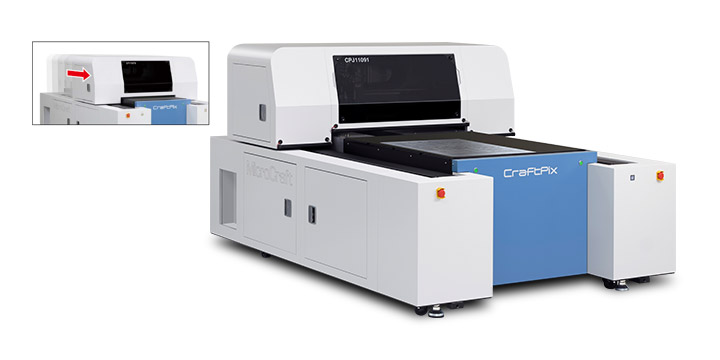

초대형 타입

보급형 모델 (초대형 타입)
CPJ11078 / CPJ11091 / CPJ120110 NEW
매우 큰 사이즈에 대응하는 초대형 타입니다. 인쇄 속도는 6151/7861타입과 동일한 성능을 가지고 있습니다. 인쇄 방식은 다른 모델과 동일한 단방향 인쇄입니다. 단, 인쇄 헤드부가 전후 방향으로도 움직이는 인쇄기구를 갖추고 있는 것이 큰 특징입니다.

CPJ6151/6151F의 주요사양

CPJ6151 CPJ6151F
최대 기판 사이즈

625 x 535 mm

625 x 535 mm

사출최대주파수

45 kHz

80 kHz

가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

600 / 1200 / 1800 / 2400

최소액적량

6 pl / 13 pl

3.5 pl

노즐수

1 x 1024

1 x 1776

표준해상도

720 dpi

600 dpi

최소선폭 *1

70 µm–90 µm

40 µm–70 µm

인쇄시간 *2

580 x 430 mm: 32초

610 x 510 mm: 44초

580 x 430 mm: 32초

610 x 510 mm: 51초

잉크탱크 수

1

1

잉크탱크용량 (최대)

1000 ml

1000 ml

온헤드UV램프 *3

LED UV램프

LED UV램프

카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm

에어사양 (압력)

0.5 MPa

0.5 MPa

에어사양 (용량)

75 ℓ/min.

75 ℓ/min.

전원 *4
단상AC200–240 V 50/60 Hz

15 A

15 A

중량

700 kg

700 kg

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당)이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) 고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. 상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CPJ7861/7861F의 주요사양

CPJ7861 CPJ7861F
최대 기판 사이즈

795 x 651 mm

795 x 651 mm

사출최대주파수

45 kHz

80 kHz

가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

600 / 1200 / 1800 / 2400

최소액적량

6 pl / 13 pl

3.5 pl

노즐수

1 x 1024

1 x 1776

표준해상도

720 dpi

600 dpi

최소선폭 *1

70 µm–90 µm

40 µm–70 µm

인쇄시간 *2

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

580 x 430 mm: 32초

610 x 510 mm: 51초

780 x 610 mm: 59초

잉크탱크 수

1

1

잉크탱크용량 (최대)

1000 ml

1000 ml

온헤드UV램프 *3

LED UV램프

LED UV램프

카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm

에어사양 (압력)

0.5 MPa

0.5 MPa

에어사양 (용량)

75 ℓ/min.

75 ℓ/min.

전원 *4
단상AC200–240 V 50/60 Hz

15 A

15 A

중량

1000 kg

1000 kg

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당)이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) 고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. 상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CPJ11078/11091/120110의 주요사양

CPJ11078 CPJ11091 CPJ120110
최대 기판 사이즈

1142 x 790 mm

1142 x 910 mm

1220 x 1120 mm

사출최대주파수

45 kHz

45 kHz

45 kHz

가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

최소액적량

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl

노즐수

1 x 1024 (1024)

1 x 1024 (1024)

1 x 1024 (1024)

표준해상도

720 dpi

720 dpi

720 dpi

최소선폭 *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm

인쇄시간 *2

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

1100 x 780 mm: 113초

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

1100 x 780 mm: 113초

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

1100 x 780 mm: 113초

잉크탱크 수

1

1

1

잉크탱크용량 (최대)

1000 ml

1000 ml

1000 ml

온헤드UV램프 *3

LED UV램프

LED UV램프

LED UV램프

카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm

8.4 x 6.3 mm

에어사양 (압력)

0.5 MPa

0.5 MPa

0.5 MPa

에어사양 (용량)

75 ℓ/min.

75 ℓ/min.

75 ℓ/min.

전원 *4
3상AC200–230 V 50/60 Hz

20 A

20 A

20 A

중량

1700 kg

2200 kg

2700 kg

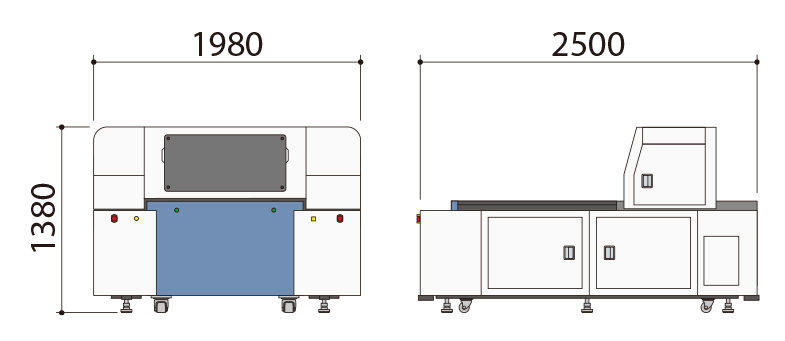

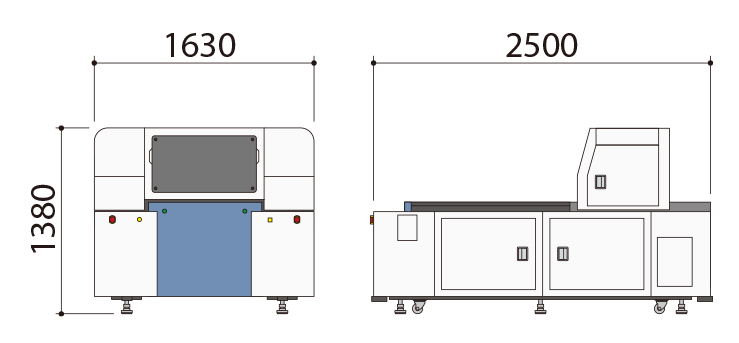

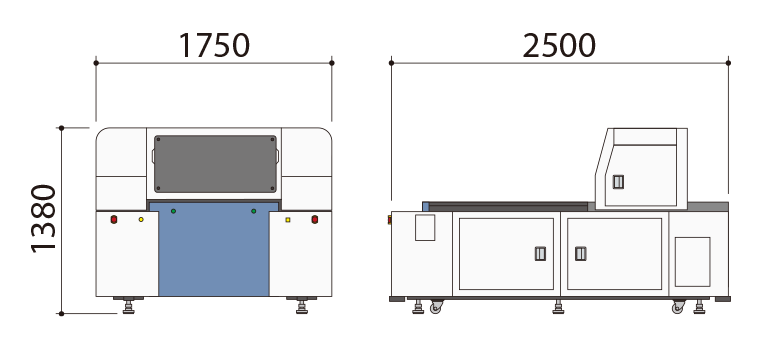

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당)이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) 고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. 상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5

위치결정

CCD카메라

모니터

터치 패널식 액정 모니터 장비

소프트웨어 대응 OS

Windows 7 / Windows 8 / Windows 10

입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업부로 확인하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

에어 커플러 사이즈

RC 3/4

중량

85 kg

* 기판고정 방식에 따름
