  • On Demand 잉크젯 인쇄 시스템

2계통의 잉크 플로우와 잉크 리사이클
시스템을 장착한 2색 인쇄 대응 모델

CPT모델

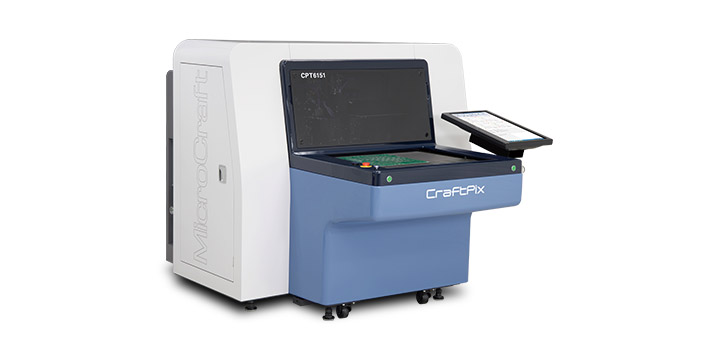

CPT

2색 인쇄 대응 모델
CPT6151 / CPT7861
2계통의 잉크 플로우와 잉크 리사이클 시스템을 장착하고 있어 백색 · 황색 양쪽의 심볼 잉크나, 에칭 레지스트, 솔더 레지스트등 다른 2 종류의 잉크를 동시에 사용할 수 있습니다.

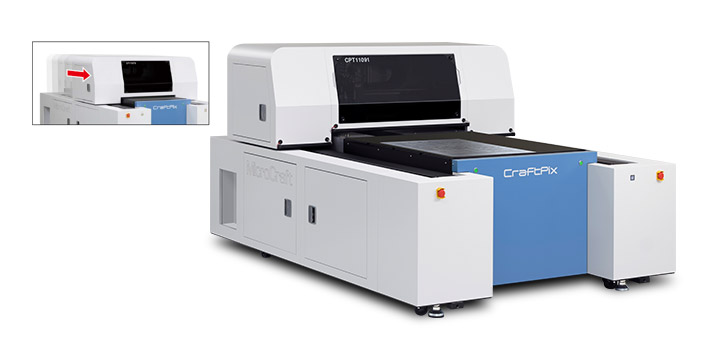

초대형 타입

2색 인쇄 대응 모델 (초대형 타입)
CPT11078 / CPT11091 / CPT120110 NEW
매우 큰 사이즈에 대응하는 초대형 타입니다. 인쇄 속도는 6151/7861타입과 동일한 성능을 가지고 있습니다. 인쇄 방식은 다른 모델과 동일한 단방향 인쇄입니다. 단, 인쇄 헤드부가 전후 방향으로도 움직이는 인쇄기구를 갖추고 있는 것이 큰 특징입니다.

CPT6151/7861의 주요사양

CPT6151 CPT7861
최대 기판 사이즈

625 x 535 mm

795 x 651 mm
사출최대주파수

45 kHz

45 kHz
가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160
최소액적량

6 pl / 13 pl

6 pl / 13 pl
노즐수

2 x 1024 (2048)

2 x 1024 (2048)
표준해상도

720 dpi

720 dpi
최소선폭 *1

70 µm–90 µm

70 µm–90 µm
인쇄시간 *2

580 x 430 mm: 32초

610 x 510 mm: 44초

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초
잉크탱크 수

2

2
잉크탱크용량 (최대)

1000 ml x 2

1000 ml x 2
온헤드UV램프 *3

LED UV램프

LED UV램프
카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm
에어사양 (압력)

0.5 MPa

0.5 MPa
에어사양 (용량)

150 ℓ/min.

150 ℓ/min.
전원 *4
단상AC200–240 V 50/60 Hz

15 A

15 A
중량

700 kg

1000 kg
외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) ●고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. ●CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. ●상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CPT11078/11091/120110의 주요사양

CPT11078 CPT11091 CPT120110
최대 기판 사이즈

1100 x 780 mm

1142 x 910 mm

1220 x 1120 mm
사출최대주파수

45 kHz

45 kHz

45 kHz
가로방향 해상도 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440
세로방향 해상도 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160
최소액적량

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl
노즐수

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)
표준해상도

720 dpi

720 dpi

720 dpi
최소선폭 *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm
인쇄시간 *2

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

1100 x 780 mm: 113초

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

1100 x 780 mm: 113초

580 x 430 mm: 32초

610 x 510 mm: 44초

780 x 610 mm: 59초

1100 x 780 mm: 113초
잉크탱크 수

2

2

2
잉크탱크용량 (최대)

1000 ml x 2

1000 ml x 2

1000 ml x 2
온헤드UV램프 *3

LED UV램프

LED UV램프

LED UV램프
카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm

8.4 x 6.3 mm
에어사양 (압력)

0.5 MPa

0.5 MPa

0.5 MPa
에어사양 (용량)

150 ℓ/min.

150 ℓ/min.

150 ℓ/min.
전원 *4
3상AC200–230 V 50/60 Hz

20 A

20 A

20 A
중량

1700 kg

2200 kg

2700 kg
외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크사용시, 속도는 필요한 UV광량에 따라 달라집니다. 인쇄시간에는 화상 어라이먼트, 셔틀동작, 기판교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) ●고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. ●CraftPix의 소모품은, 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. ●상세 사양내용에 관해서는 영업과로 확인하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5
위치결정

CCD카메라
모니터

터치 패널식 액정 모니터 장비
소프트웨어 대응 OS

Windows 7 / Windows 8 / Windows 10
입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업부로 확인하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
에어 커플러 사이즈

RC 3/4
중량

85 kg

* 기판고정 방식에 따름
