Die Erfolgsserie E8 Exponentielles Hochgeschwindigkeitstesten mit 10.000 Testpunkten/Min.

E8 Serie

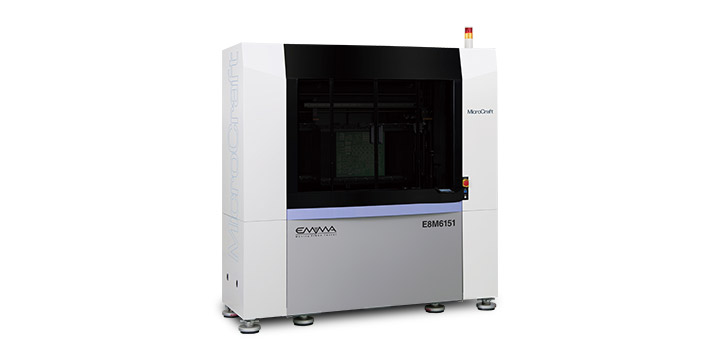

E8M6151

Standardmodelle
E8M6151
Auf jeder Seite (Vorder- und Rückseite) des Testsystems befinden sich vier frei bewegliche Testköpfe, mit denen eine extrem hohe Testgeschwindigkeit erreicht wird. Mit der Kombination aus der doppelten Anzahl der Finger und verbesserter Softwaresteuerung werden 10.000 Testpunkte/Min. erreicht. Bei der höchsten Testgeschwindigkeit ist eine Auflösung von 2 µm und eine wiederholbare Genauigkeit von ± 4 µm möglich.

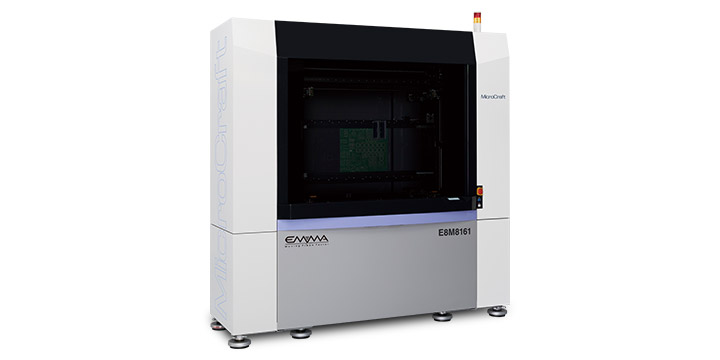

E8M8161

Modell für große Größen
E8M8161 NEW
Großformatiges Modell mit der maximalen Prüffläche von 810 x 610 mm. Unter Beibehaltung der super schnellen Prüfgeschwindigkeit können auch kleinere Plattengrößen geprüft werden.

Technische Daten

E8M6151 E8M8161
Max. Testbereich

610 x 510 mm

810 x 610 mm

Anzahl der Finger

4 vorn, 4 hinten

4 vorn, 4 hinten

Min. Plattengröße

60 x 75 mm

100 x 100 mm

Max. Plattenstärke

9 mm

9 mm

Nicht testbarer Bereich

3 mm from edge of clamp area *1

3 mm from edge of clamp area *1

Wiederholgenauigkeit *2

±4 µm

±4 µm

Auflösung

2 µm

2 µm

Min. Padabstand

100 µm *3

120 µm *3

Min. Padgröße

50 µm *4

50 µm *4

Spannungsbereich der Widerstandsmessungen

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5

Durchgangsprüfung: 0–10 V
Isolationsprüfung: 250 V *5

Strom der Widerstandsmessung

Durchgangsprüfung: 2.5 µA–150 mA

Durchgangsprüfung: 2.5 µA–150 mA

Klemmsystem

Pneumatisch

Pneumatisch

Anzahl der CCD-Kameras

4 vorn, 4 hinten

4 vorn, 4 hinten

Drucker

Extern

Extern

Luftversorgung: Druck

0.5 MPa

0.5 MPa

Luftversorgung: Verbrauch

3.5 ℓ/min.

3.5 ℓ/min.

Netzanschluss *6
Einphasig, AC200–240 V 50/60 Hz

20 A

20 A

Gewicht

2000 kg

2200 kg

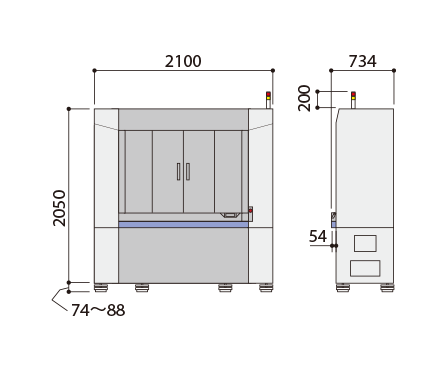

Größe (mm)

Systemanforderungen 1)Steuerungs- PC & Monitor
2)PC zur Datenaufbereitung/ Fehlersuche & Monitor.
* 1) und 2) können in einem PC ausgeführt werden. * Bitte fragen Sie unseren Vertrieb nach der PC- Spezifikation.
Software EMMA2010 zur Maschinensteuerung ist im Lieferumfang enthalten. Weitere Software ist optional erhältlich (unterstütze Betriebssysteme sind Windows 7 / Windows 8 / Windows 10).
Probetyp Für unterschiedliche Anforderungen steht eine Reihe verschiedener Probes zur Verfügung. Bitte fragen Sie unseren Vertrieb nach den Spezifikationen der einzelnen Probes.
Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* Nicht verwenden in Umgebungen mit starker Kondensation, Staub, Vibrationen und/oder korrosiven Gasen.
Druckluft: Atmosphärischer Taupunkt −14°C or below (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Bei Needleprobes; abweichende Werte bei Verwendung anderer Probes. *2 Dies basiert auf der Lasermessung *3 Wenn als Probe TIPRB-PB-N110, TIPRB-PB-N111 verwendet wird. *4 Wenn als Probe TIPRB-PB-B210, TIPRB-PB-B211 verwendet wird. *5 500 V / 1000 V Optional *6 Da der Einschaltstrom bis zum Zehnfachen des Nennstromes betragen kann, sollte ein entsprechend ausgelegter Leitungsschutzschalter eingesetzt werden.
