EMMA ist mit hochempfindlichen Ausrichtungskameras
zur genauen Positionierung der Probes ausgestattet.

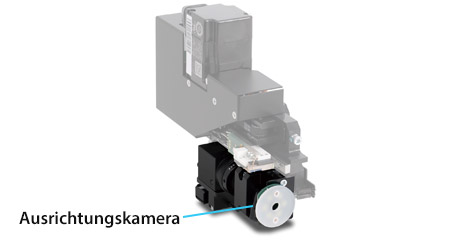

Ausrichtungskamera

2 Arten von Ausrichtungskameras

Alle MicroCraft Tester sind mit stark vergrößernden Ausrichtungskameras ausgerüstet, um eine bestmögliche Ausrichtung auf die Passermarken zu erlauben. Um jede Probe individuell ausrichten zu können, befindet sich an jedem Kopf eine Kamera. Die so erstellten Aufnahmen werden mittels MicroCraft's ausgereifter Bildverarbeitungssoftware analysiert und die Korrekturwerte ermittelt. Somit ist eine Kompensation in X, Y und Theta sowie des Versatzes zwischen der Vorder- und Rückseite möglich. Es stehen zwei verschiedene Kameratypen zur Verfügung. Abhängig von den jeweiligen Anforderungen und Einsatzzwecken kann die MicroCraft Emma mit dem jeweils optimalen Kameratyp ausgestattet werden.

Kameraspezifikation Typ E (M-Serien geeignet) Typ H (H/S-Serien geeignet)
Interface

Analogue

Digital

FOV (mm)

4.2 x 3.1

5.0 x 3.7

Auflösung (µm/pixel)

6.6

3.45

Elektromechanische Fokusierung Optionen

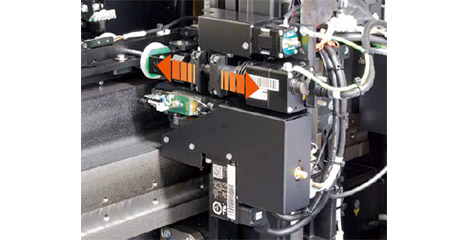

Eine elektromechanische Einstellung des Kamerafokus ist optional verfügbar. Hiermit kann die Kamera entlang der Z- Achse motorisch bewegt werden, so dass eine mechanische Einstellung des Fokus überflüssig ist. Der Bediener gibt lediglich die Plattenstärke ein und die Kameral fährt automatisch in die hierfür optimale Position. Die Verwendung von Werkzeugen zur Einstellung des Fokus entfällt somit. Die Plattenstärke wird in den Testeinstellungen hinterlegt, so dass dieser Wert zukünftig automatisch angefahren wird. Mittels Touchpanel können zusätzlich Feineinstellungen des Fokus vorgenommen werden.
