  • On-demand InkJet Printing System

Flaggschiffmodell mit der höchsten
Druckgeschwindigkeit in der CraftPix-Serie.

C8K**T-modell

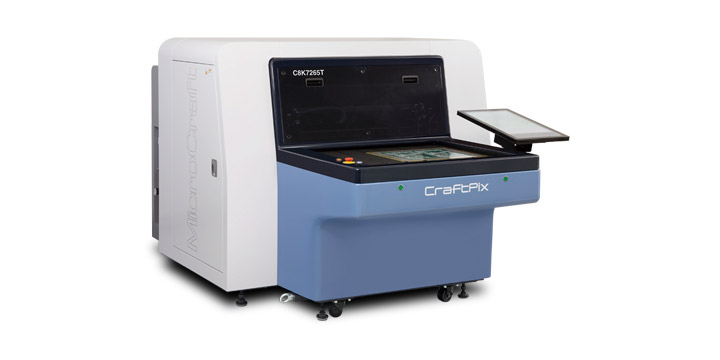

C8K7265T

Super-Hochgeschwindigkeits-Druckmodell
C8K7265T NEW
Das Spitzenmodell mit 8 Druckköpfen. Es kann sowohl für die Lötstoppmaske als auch für den Symboldruck in Massenproduktionslinien verwendet werden. Ausgestattet mit 2 Tintentanks und einer 4-Kopf + 4-Kopf-Konfiguration ist es ebenfalls perfekt geeignet für den 2-Farb-Druck.

Technische Daten

C8K7265T
Max. Panel Dimension

720 x 650 mm
Max. Entladungsfrequenz Frequency

45 kHz
X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440
Y -Achsen- Auflösung (dpi)

720 / 1440 / 2160
Min. Tröpfchengröße

6 pl / 13 pl
Die Anzahl der Düsen

8 x 1024 (8192)
Standard Auflösung

720 dpi
Min. Linienbreite *1

70 µm–90 µm
Geschwindigkeit *2

580 x 430 mm: 6 seconds
610 x 510 mm: 6 seconds
Anzahl der Farbbehälter

2
Tankinhalt (Max.)

1000 ml x 2
UV Lampe (am Kopf befestigt) *3

LED-UV Lampe
Anzahl der Ausrichtungskameras

3
Kamera Auflösung

11,5 x 8,6 mm
Luftversorgung: Druck

0,5 MPa
Luftversorgung: Verbrauch

150 ℓ/min.
Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

30 A
Gewicht

1450 kg
Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Allgemeine Spezifikation

Leiterplattendicke

0,1–6,0 mm *5
*Kompatibilität für Materialstärken über 6,0 mm ist optional
Ausrichtung

CCD-Kamera
Monitor

Touchscreen LCD Monitor
Software

Windows 10 / Windows 11
Datenformat

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Stromversorgung

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.
Vakuumanschluß

RC 3/4
Gewicht

85 kg

* Ist abhängig von der Klemmmethode
