  • On-demand InkJet Printing System

Ausgestattet mit 4 Druckköpfen.
Das Modell mit der zweithöchsten Geschwindigkeit nach dem C8K-Modell.

C4K**T-modell

C4K**T

Hochgeschwindigkeits-Druckmodell

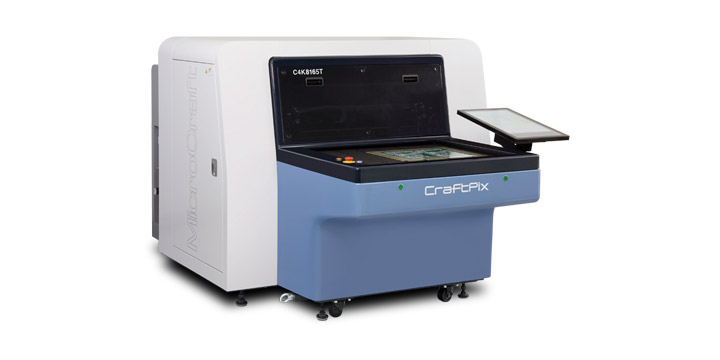

C4K8165T NEW
Modell mit 4 Druckköpfen. Die hohe Druckgeschwindigkeit wird nur noch vom C8K-Modell übertroffen. Wie auch das C8K-Modell verfügt es über 3 Ausrichtungskameras, um eine schnelle und zielgenaue Anvisierung zu gewährleisten. Verwendung als 2-Farb-Druckmodell ist ebenso möglich.

Technische Daten

C4K8165T
Max. Panel Dimension

810 x 650 mm

Max. Entladungsfrequenz Frequency

45 kHz

X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440

Y -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

Min. Tröpfchengröße

6 pl / 13 pl

Die Anzahl der Düsen

4 x 1024 (4096)

Standard Auflösung

720 dpi

Min. Linienbreite *1

70 µm–90 µm

Geschwindigkeit *2

580 x 430 mm: 11 seconds
610 x 510 mm: 11 seconds
780 x 610 mm: 20 seconds

Anzahl der Farbbehälter

2

Tankinhalt (Max.)

1000 ml x 2

UV Lampe (am Kopf befestigt) *3

LED-UV Lampe

Anzahl der Ausrichtungskameras

3

Kamera Auflösung

11,5 x 8,6 mm

Luftversorgung: Druck

0,5 MPa

Luftversorgung: Verbrauch

150 ℓ/min.

Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

20 A

Gewicht

1450 kg

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Allgemeine Spezifikation

Leiterplattendicke

0,1–6,0 mm *5
*Kompatibilität für Materialstärken über 6,0 mm ist optional

Monitor

Touchscreen LCD Monitor

Software

Windows 10 / Windows 11

Datenformat

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.

Vakuumanschluß

RC 3/4

Gewicht

85 kg

* Ist abhängig von der Klemmmethode
