  • 프린트 기판 검사 장치

마이크로크래프트의 프로브 라인업은 저타흔 등
고객의 다양한 요구 사항을 충족하고 있습니다.

고속・고정밀도 프로브 유닛

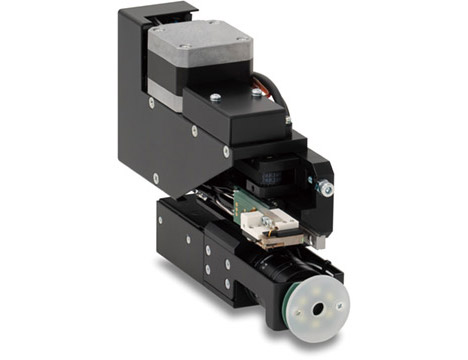

Type10프로브

Type 10 프로브는 고속 검사에 대응하기 위해 세부 사항까지 구성을 재검토하고 경량 소재로 제작된 프로브입니다. 탑재된 모터의 토크 성능을 최대한 발휘할 수 있도록 구동 스피드를 설정하여 고속 프로빙을 실현합니다.

디지털 PPC (Probe Pressure Control)
안정적인 접촉으로 인정 받고 있는 마이크로크래프트의 압력 검사 메커니즘은 조정 프로세스까지 간소화된 디지털 PPC(Probe Pressure Control)를 채용 하고 있습니다. 프로브 교체 시 장치의 지시에 따라 프로브를 설치한 다음 조정 없이 장치가 지정된 압력으로 검사를 시작 합니다. 카탈로그에 기재된 모든 G모델에는 표준 탑재되어 있습니다.

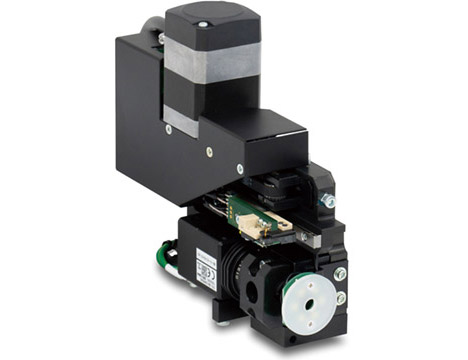

Type9프로브

모터에 인코더를 내장
Type9프로브* 는 S시리즈(초고정밀도 타입)의 표준 프로브 입니다. 모터에 인코더를 내장하여 인코더로부터의 피드백에 의한 매끄러운 제어로 저속영역에서 고속영역까지 신뢰성이 높은 프로빙을 실현합니다. 독자적인 속도 설정으로 저타흔을 유지한 채로 속도를 올릴 수가 있습니다.

* S시리즈 이외의 모델은 옵션 입니다.

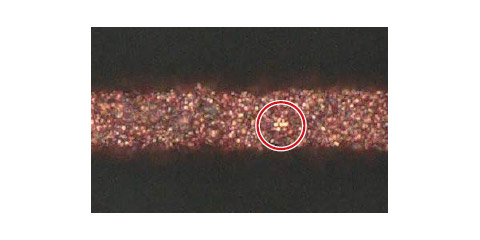

20μm 패드를 접촉한 타흔

프로브의 강성 강화
프로브는 정밀 위치 결정을 완결시키는 마지막 부품인 동시에 많은 외부 요인을 받는 부분이기도 합니다. 예를 들면, 열도 요인 중 하나입니다. Type9 프로브는 모든 부품에 대한 재료와 형상의 재검토를 실시하여 프로브 전체의 강성을 향상시키고, 외부 요인의 영향을 받지 않는 구조로 개선했습니다.

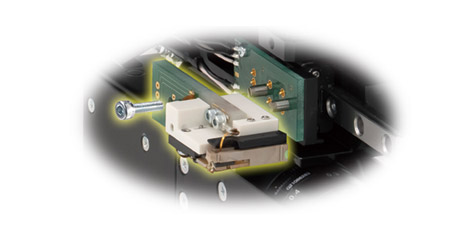

나사 1개로 교환 가능

획기적인 터치 다운 센서로 타흔의 경감화를 실현한 마이크로크래프트의 고성능 프로브는 프로브 팁의 교환이 플러그 앤 플레이 감각으로 간단하게 실시할 수 있습니다. 부드러운 플렉시블 기판이나 휨이 있는 변형 기판에도 유연하게 대응하여 C4범프 등의 단차에도 대응 가능합니다.

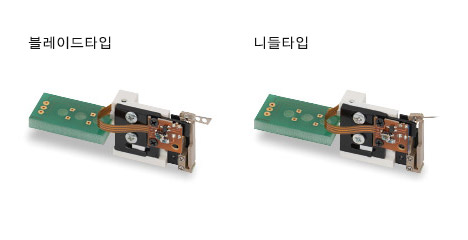

프로브 팁

프로브 팁
블레이드 타입은 일반 기판용으로 스루홀이 있는 곳도 안정적으로 컨택할 수 있습니다. 또한, 니들 타입은 팁 형상을 가늘게 하여 BGA 등의 파인 피치 기판에 대응합니다.

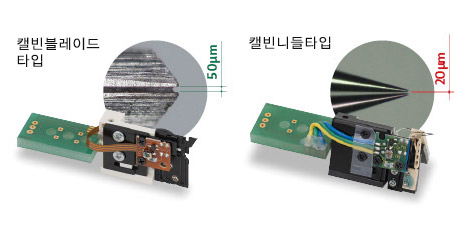

캘빈 프로브 팁 옵션
저저항 측정을 위한 캘빈 프로브를 옵션으로 준비. 니들 타입은 단자간 거리 20µm으로 매우 세밀하기 때문에 C4범프 등의 검사에도 사용 가능합니다.

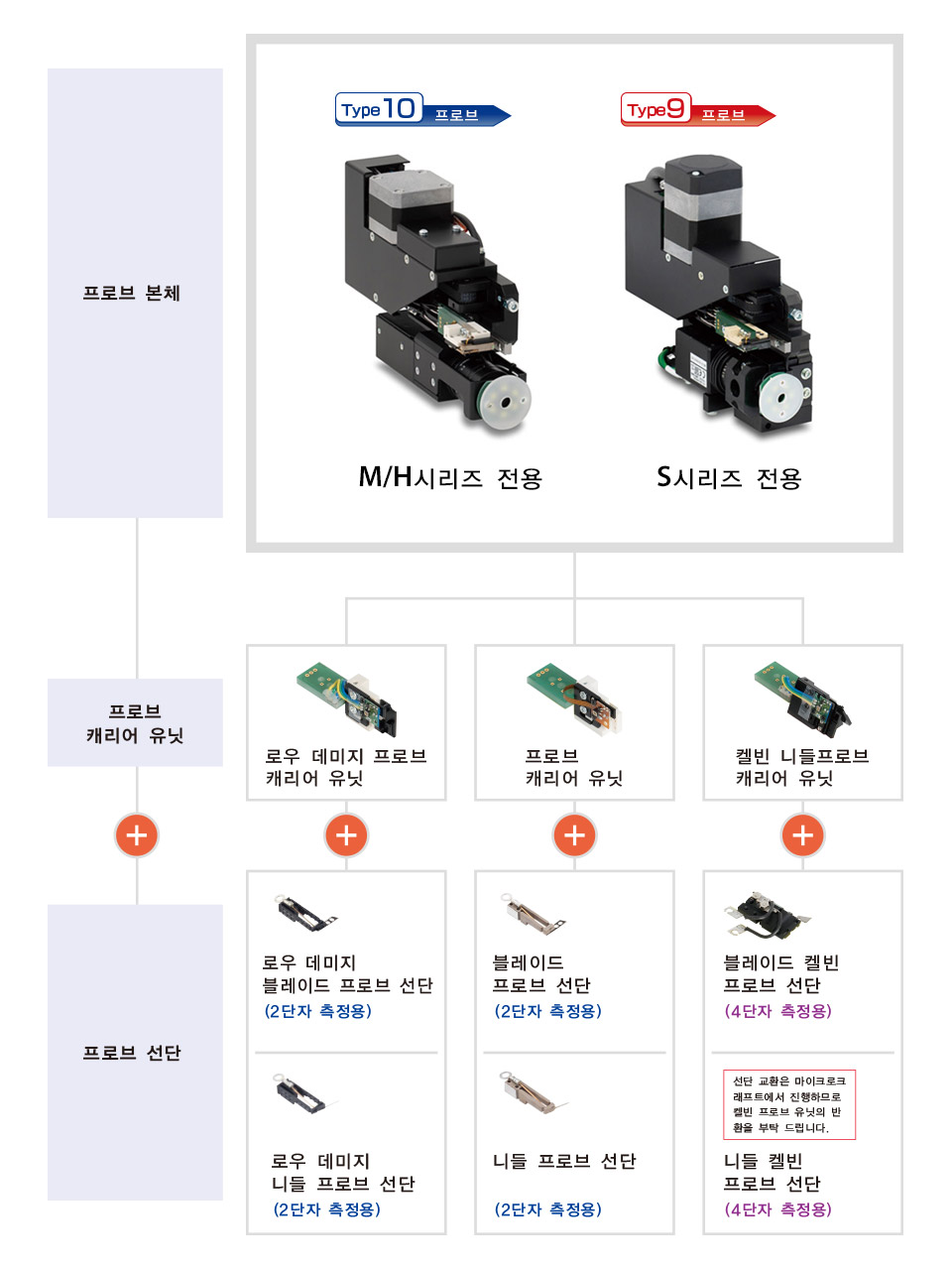

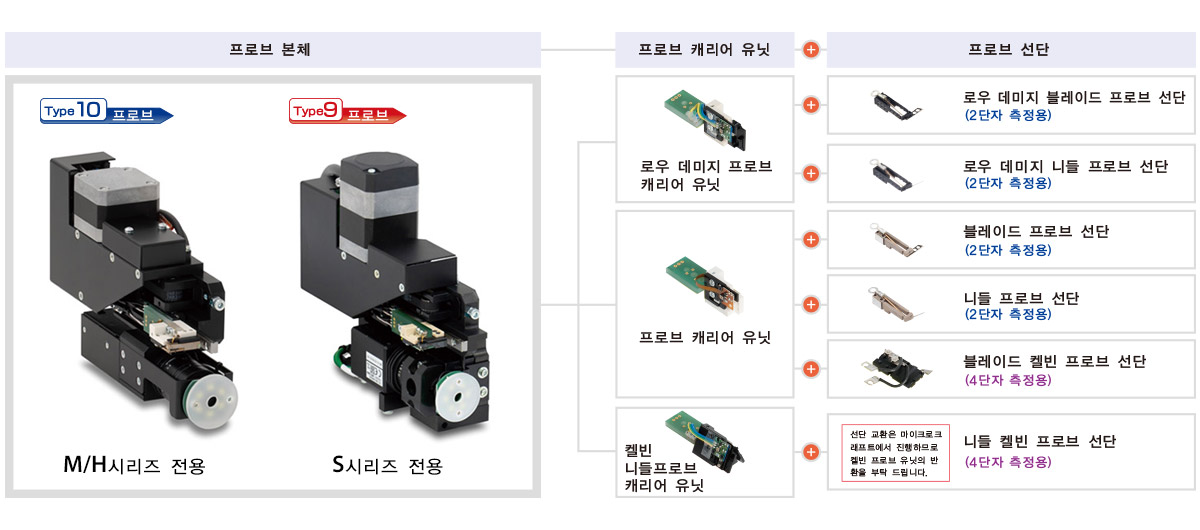

프로브의 구성

프로브의 구성프로브의 구성

프로브 본체: EMMA본체에 장착하여 사용합니다.
프로브 캐리어 유닛: 프로브 선단이 장착되는 공통 캐리어
프로브 선단: 프로브 선단은 캐리어 유닛에 장착하여 프로브 유닛으로 사용할 수 있습니다.
* 프로브 선단의 모델 번호는 당사의 「프로브 카탈로그」를 참조해 주세요. 프로브 카탈로그에 대해서는 영업에 문의해 주세요.

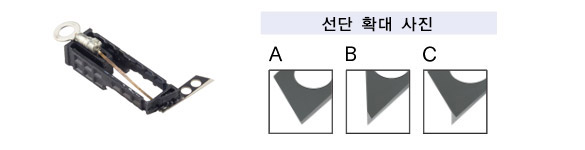

로우 데미지 블레이드 프로브 선단

로우 데미지 블레이드 프로브 선단

A. 로우 데미지 블레이드 / B. 로우 데미지 예각 블레이드 / C. 로우 데미지 단형(段型) 블레이드

검사점에 스루홀이 있는 기판에 사용합니다. 기판에 생기는 타흔을 표준 블레이드보다 작게 할 수 있습니다.

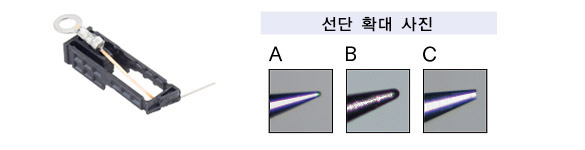

로우 데미지 니들 프로브 선단

로우 데미지 니들 프로브 선단

A. R10 로우 데미지 니들 / B. R20 로우 데미지 니들 / C. Flat 30 로우 데미지 니들

검사점에 스루홀이 없는 기판에 사용합니다. 파인 피치 기판 검사가 가능합니다.

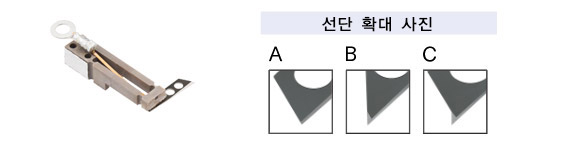

블레이드 프로브 선단

블레이드 프로브 선단

A. 표준 블레이드 / B. 예각 블레이드 / C. 단형 블레이드

검사점에 스루홀이 있는 기판에 사용합니다.

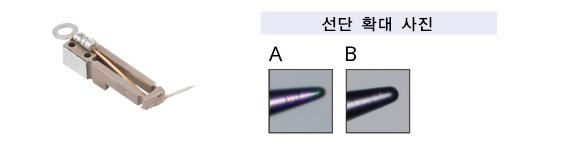

니들 프로브 선단

니들 프로브 선단

A. R20 니들 / B. R50 니들

검사점에 스루홀이 없는 기판에 사용합니다. 블레이드보다 파인 피치 기판 검사가 가능합니다.

블레이드 켈빈 프로브 선단

블레이드 켈빈 프로브 선단

A. 표준 블레이드 켈빈

스루홀이 있는 기판의 4단자 측정에 사용합니다.

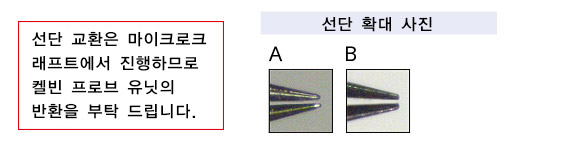

니들 켈빈 프로브 선단

니들 켈빈 프로브 선단

A. R10 니들 켈빈 / B. Flat 20 니들 켈빈

미세한 패드가 있는 기판의 4단자 측정에 사용합니다.

프로브 선단 형상의 비교

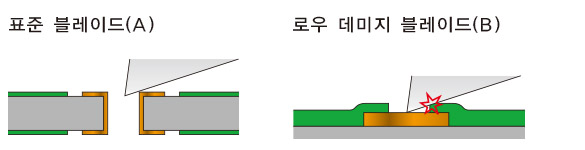

블레이드 프로브 및 로우 데미지 블레이드 프로브

블레이드 프로브 및 로우 데미지 블레이드 프로브

스루홀에 안정적인 접촉이 가능 합니다. 단, 오버 레지스트 사양 기판의 경우에는 검사 시 솔더 레지스트와 접촉할 수 있습니다. 또한, 블레이드 형상은 (B)와 (A)는 같지만, 접촉압이 낮아지는 프로브 선단 형상의 영향으로 (A)보다 작은 타흔의 대응이 가능합니다.

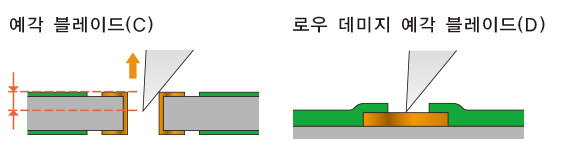

예각 블레이드(C)/로우 데미지 예각 블레이드(D)

오버 레지스트 사양 등 작은 개구부에서도 솔더 레지스트와 접촉하지 않고 검사가 가능합니다. 단, 큰 직경의 스루홀이 있는 경우 프로브 상승폭을 크게 할 필요가 있습니다. 또, 블레이드 형상은 (D)와 (C)는 같지만, 접촉압이 낮아지는 프로브 선단 형상의 영향으로 (C)보다 작은 타흔이 됩니다.

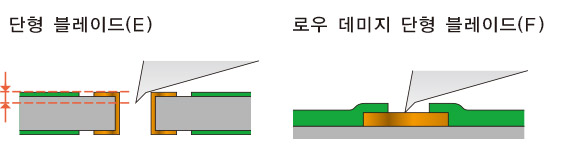

단형 블레이드(E)/로우 데미지 단형 블레이드(F)

오버 레지스트 사양 등 작은 개구부에서도 솔더 레지스트와 접촉하지 않고 검사가 가능합니다. 또, 큰 직경의 스루홀에 대해서도 예각 블레이드보다 프로브의 상승폭을 작게 할 수 있습니다. 또한, 블레이드의 형상은 (F)와 (E)는 같지만, 접촉압이 낮아지는 프로브 선단 형상의 영향으로 (E)보다 작은 타흔이 됩니다.

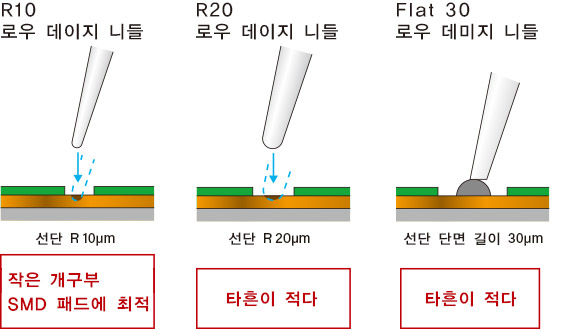

로우 데미지 니들 프로브 차이점

로우 데미지 니들 프로브 차이점

R10 로우 데이지 니들
타흔 면적이 매우 작은 것이 특징입니다

R20 로우 데이지 니들
R10보다 타흔이 작습니다

Flat 30 로우 데미지 니들
범프나 높이가 있는 패드 등의 미끄러지기 쉬운 검사점에 매우 적합합니다.

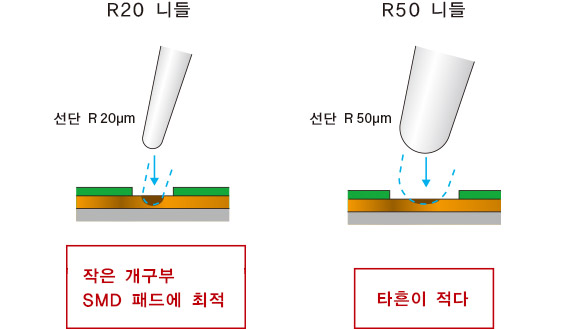

니들 프로브 차이점

니들 프로브 차이점

R20 니들
타흔 면적이 작은 것이 특징입니다

R50 니들
타흔이 적은 것이 특징입니다.

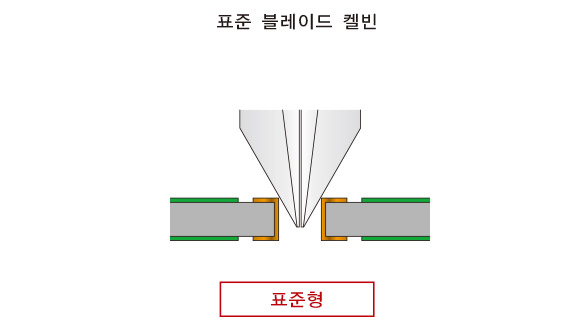

블레이드 켈빈 프로브

표준 블레이드 켈빈

표준 블레이드 켈빈
표준 블레이드 켈빈 입니다.

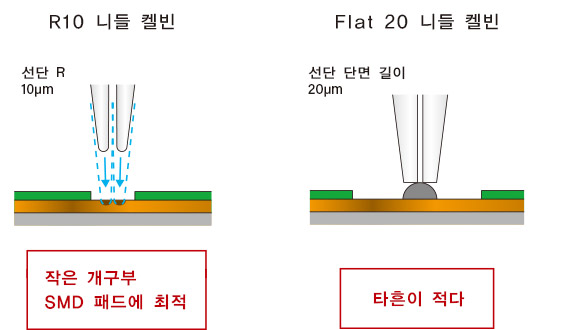

니들 켈빈 프로브 차이점

니들 켈빈 프로브 차이점

R10 니들 켈빈
타흔 면적이 매우 작은 것이 특징입니다

Flat 20 니들 켈빈
범프나 높이가 있는 패드 등의 미끄러지기 쉬운 검사점에 매우 적합합니다.
