- 프린트 기판 검사 장치
표준 타입보다 프로빙의 정밀도를 대폭 향상시켜
고정밀도의 파인 피치 기판 검사에 대응.
H시리즈 (4 프로브 시스템)
고정밀 타입

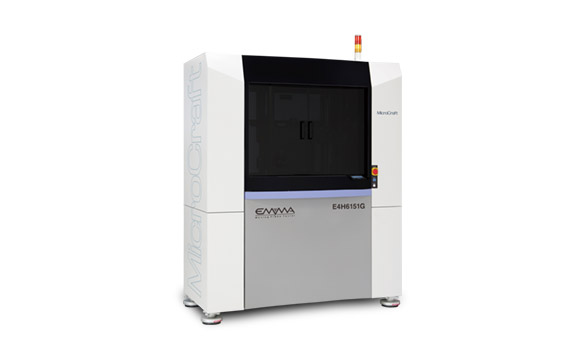

E4H6151G / E4H3325G NEW
표준 타입 보다 프로빙의 정밀도를 대폭 향상시켜 보다 고정밀도인 파인 피치 기판에 대응 했습니다. E4H6151G은 표준 크기의 기판에 대응하며 최소 패드 사이즈 20 μm, 최소 패드 피치 50 μm 입니다. E4H3325G는 일반적인 모듈 기판이나 메인 보드등의 고정밀도 기판을 대상으로 하며 최소 패드 사이즈 15 μm, 최소 패드 피치 45 μm 입니다.
상세 사양
| E4H6151G | E4H3325G | |
|---|---|---|
| 최대검사에리어 | 610 x 510 mm |
330 x 250 mm |
| 검사프로브수 | 전면2개, 후면2개 |
전면2개, 후면2개 |
| 최소기판사이즈 | 60 x 65 mm |
40 x 35 mm |
| 최대기판두께 | 9 mm |
9 mm |
| 검사 불가 영역 | 클램프 영역 끝에서 1 mm *1 |
클램프 영역 끝에서 1 mm *1 |
| 반복정밀도 *2 | ±4 µm |
±2 µm |
| 위치결정분해능 | 2 µm |
1 µm |
| 최소패드피치 | 50 µm *3 |
45 µm *3 |
| 최소패드사이즈 | 20 µm *4 |
15 µm *4 |
| 검사전압 | 통전검사시: 0–10 V |
통전검사시: 0–10 V |
| 검사전류 | 통전검사시: 2.5 µA–150 mA |
통전검사시: 2.5 µA–150 mA |
| 클램프 방식 | 자동클램프 |
자동클램프 |
| 얼라인먼트 카메라 | 전면2개, 후면2개 |
전면2개, 후면2개 |
| 프린터 | 외장형 |
외장형 |
| 에어사양: 압력 | 0.5 MPa |
0.5 MPa |
| 에어사양: 용량 | 3.5 ℓ/min. |
3.5 ℓ/min. |
| 전원 *6 단상AC200–240 V 50/60 Hz |
10 A |
10 A |
| 중량 | 1150 kg |
1200 kg |
| 외부사이즈 (mm) |
|
|
| 필요 시스템 | 1）제어용 컴퓨터 & 모니터 2）검사점 자동 작성 소프트웨어 편집용 컴퓨터 & 모니터 * 1) 과 2)는 1대의 컴퓨터 및 모니터를 병용할 수 있습니다 * 컴퓨터 사양에 대해서는 영업에게 확인해 주십시오. |
|
| 소프트웨어 | 조작용 EMMA2020은 표준, 그 외는 옵션. (대응 OS: Windows 10 / Windows 11) | |
| 프로브 타입 | 프로브는 다양한 라인업으로 준비되어 있습니다. 모델 및 용도에 따라 사용하는 타입이 다르기 때문에, 자세한 내용은 영업에게 확인해 주십시오. | |
| 동작환경 | 21–24℃、30–70% (상대습도) * 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것. 대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하) 오일 미스트 농도: 1 mg/㎥ (ANR) 이하 |
|
H시리즈 (2 프로브 시스템)
고정밀 타입

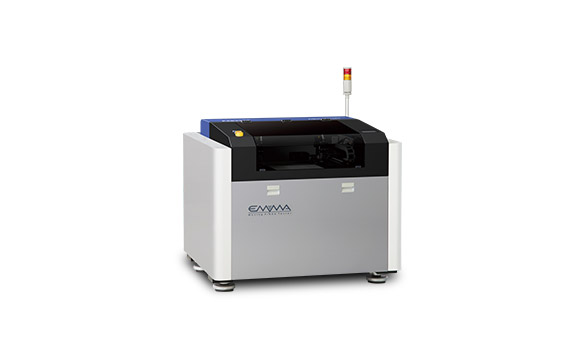

F2H6151G / F2H3325G NEW
F2H6151G은 표준적인 크기의 기판에 대응하고 있고 최소패드사이즈20 μm, 최소패드피치50 μm입니다. F2H3325G는 일반적인 모듈기판이나 마더보드등의 고밀도 기판을 대상으로 하고 있고 최소패드사이즈15 μm, 최소패드피치45 μm입니다.
*사양에 따라 도어의 형상이 제품사진과 다른 경우가 있습니다.
상세 사양
| F2H6151G | F2H3325G | |
|---|---|---|
| 최대검사에리어 | 610 x 510 mm |
330 x 250 mm |
| 검사프로브수 | 상면2개 |
상면2개 |
| 최소기판사이즈 | 50 x 50 mm |
50 x 50 mm |
| 최대기판두께 | 10 mm |
10 mm |
| 검사 불가 영역 | — |
— |
| 반복정밀도 *1 | ±4 µm |
±2 µm |
| 위치결정분해능 | 2 µm |
1 µm |
| 최소패드피치 | 50 µm *2 |
45 µm *2 |
| 최소패드사이즈 | 20 µm *3 |
15 µm *3 |
| 검사전압 | 통전검사시: 0–10 V |
통전검사시: 0–10 V |
| 검사전류 | 통전검사시: 2.5 µA–150 mA |
통전검사시: 2.5 µA–150 mA |
| 클램프 방식 | Vacuum방식 |
Vacuum방식 |
| 얼라인먼트 카메라 | 상면2개 |
상면2개 |
| 프린터 | 외장형 |
외장형 |
| 에어사양: 압력 | 0.5 MPa |
불필요 |
| 에어사양: 용량 | 0.6 ℓ/min |
불필요 |
| 전원 *5 단상AC200–240 V 50/60 Hz |
8 A |
8 A |
| 중량 | 720 kg |
700 kg |
| 외부사이즈 (mm) |
|
|
| 필요 시스템 | 1）제어용 컴퓨터 & 모니터 2）검사점 자동 작성 소프트웨어 편집용 컴퓨터 & 모니터 * 1) 과 2)는 1대의 컴퓨터 및 모니터를 병용할 수 있습니다 * 컴퓨터 사양에 대해서는 영업에게 확인해 주십시오. |
|
| 소프트웨어 | 조작용 EMMA2020은 표준, 그 외는 옵션. (대응 OS: Windows 10 / Windows 11) | |
| 프로브 타입 | 프로브는 다양한 라인업으로 준비되어 있습니다. 모델 및 용도에 따라 사용하는 타입이 다르기 때문에, 자세한 내용은 영업에게 확인해 주십시오. | |
| 동작환경 | 21–24℃、30–70% (상대습도) * 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당）이상 추천), 진동, 부식성 가스가 없을 것. 대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하) 오일 미스트 농도: 1 mg/㎥ (ANR) 이하 |
|
