- On-demand InkJet Printing System
Ein einzigartiges Plattensicherungssystem,
das den Plattenverzug korrigiert.
Durch die feste horizontale Sicherung werden Satelliten*
und Zeichen-Verzerrungen minimiert.
* Tintenspritzer
Platten-Befestigungssysteme

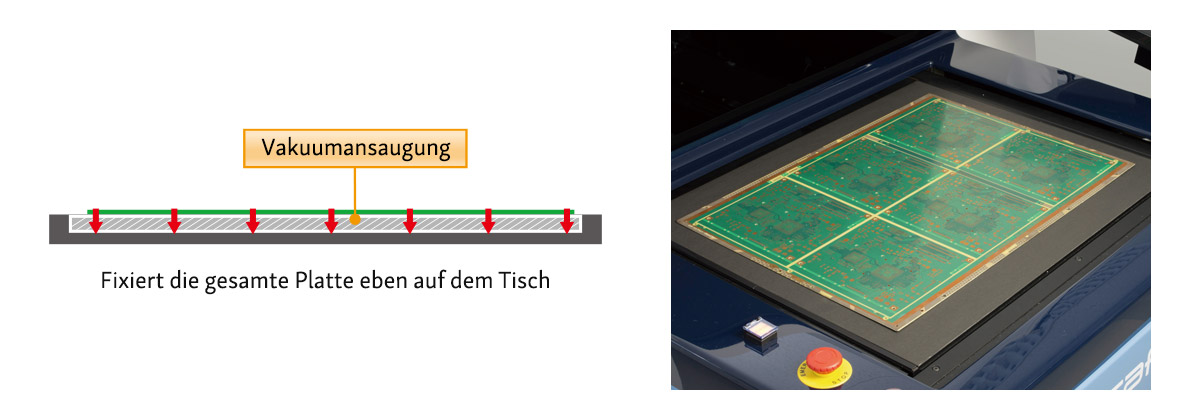

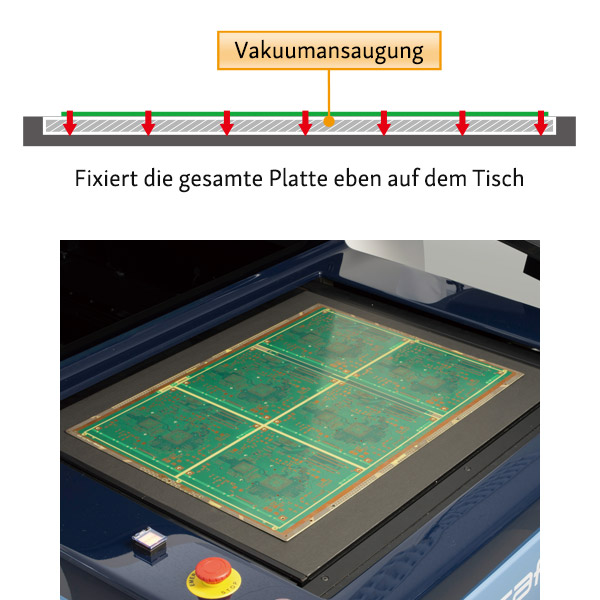

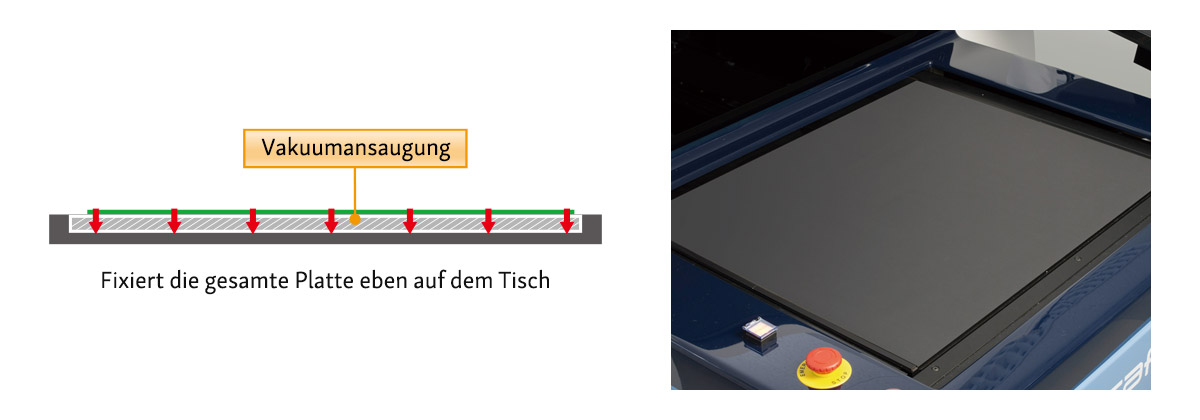

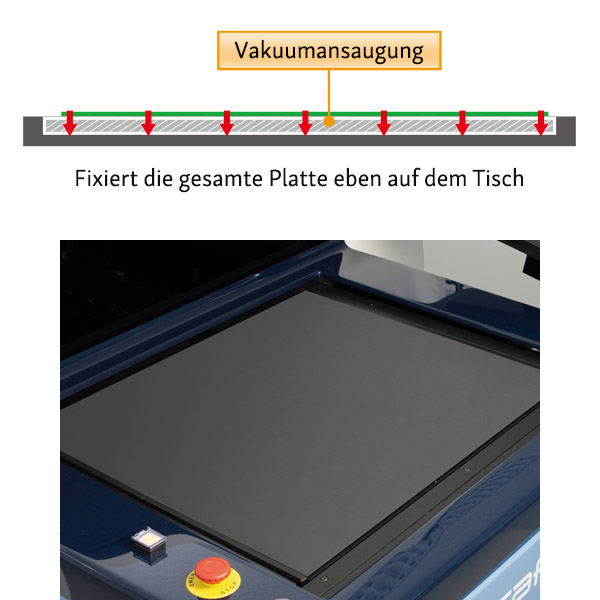

Vakuumtisch
Mittels Vakuum werden die Platten, auch mit Bohrungen, sicher und eben gehalten.*1

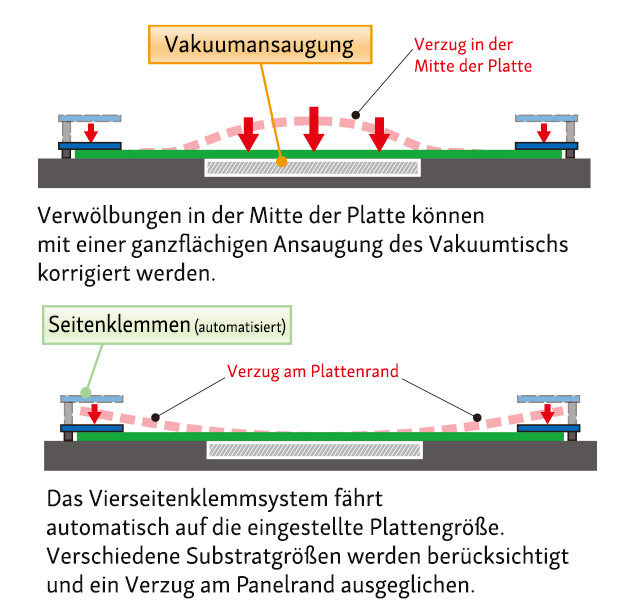

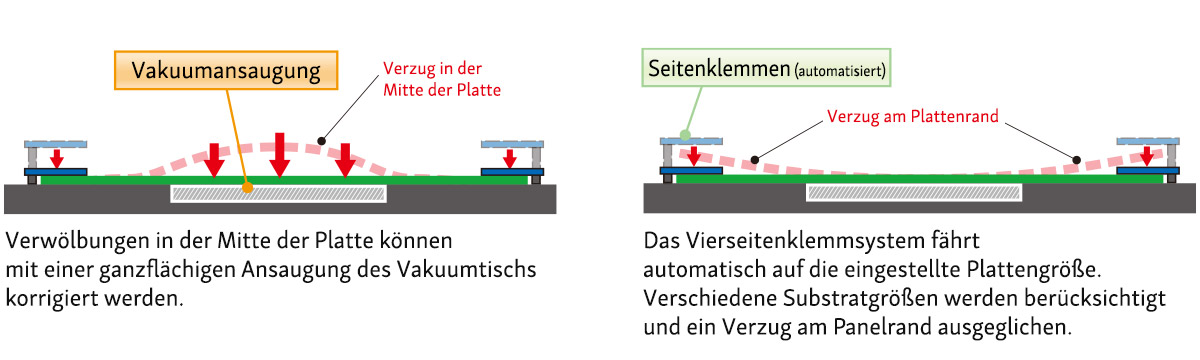

Automatisches Vierseitenklemmsystem Optionen
Das automatisches Vierseitenklemmsystem mit Vakuum unterstützt das automatische Be- und Entladen auch bei verzogenen Platten.
Da die Platten automatisch geklemmt werden, ist dieses System am besten für das automatische Handling mit Be- und Entlader geeignet.

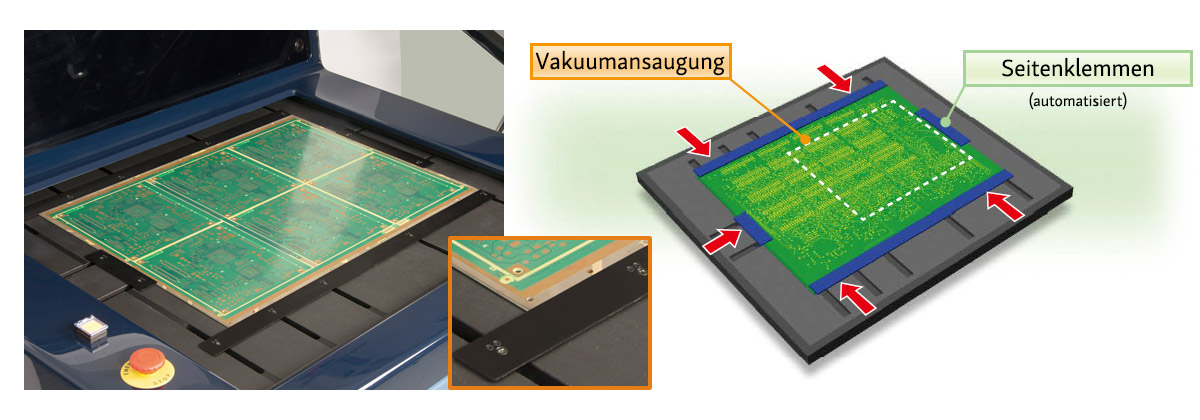

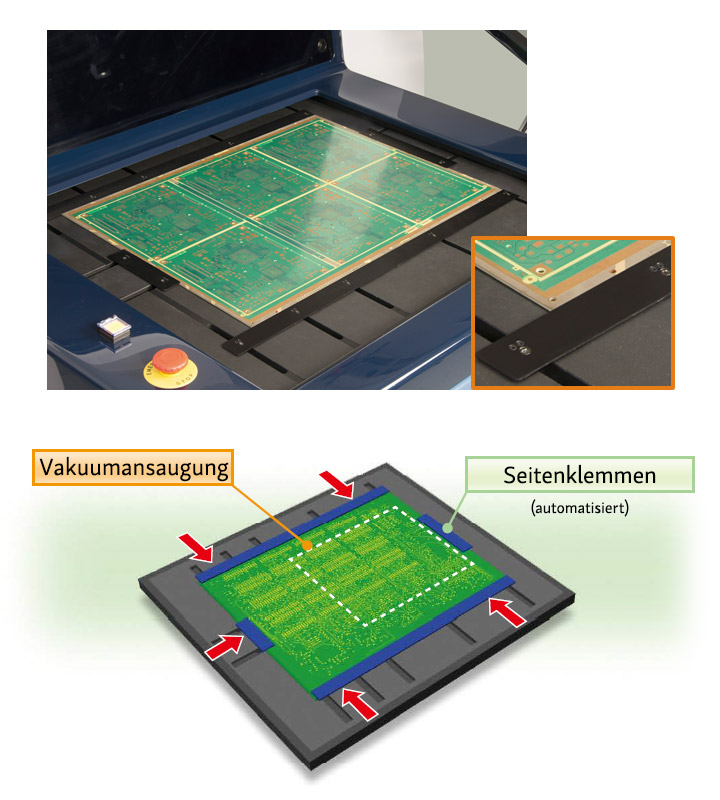

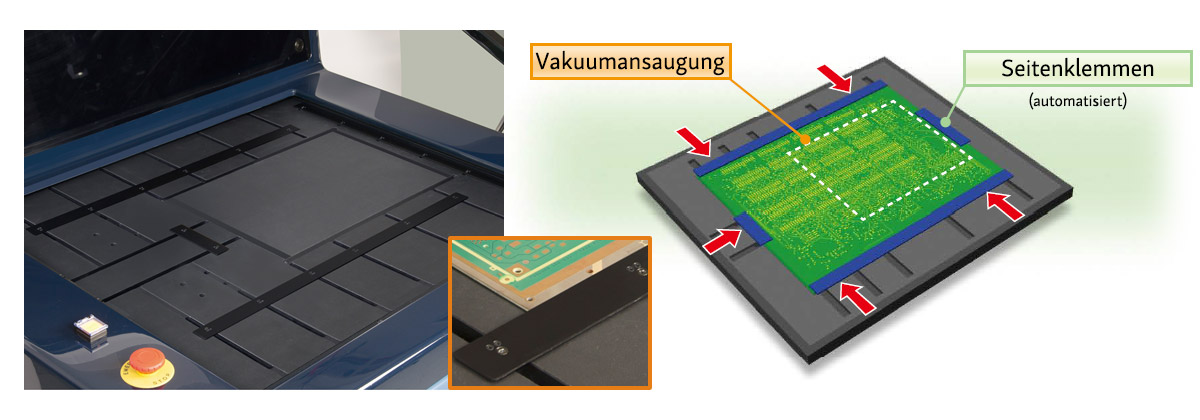

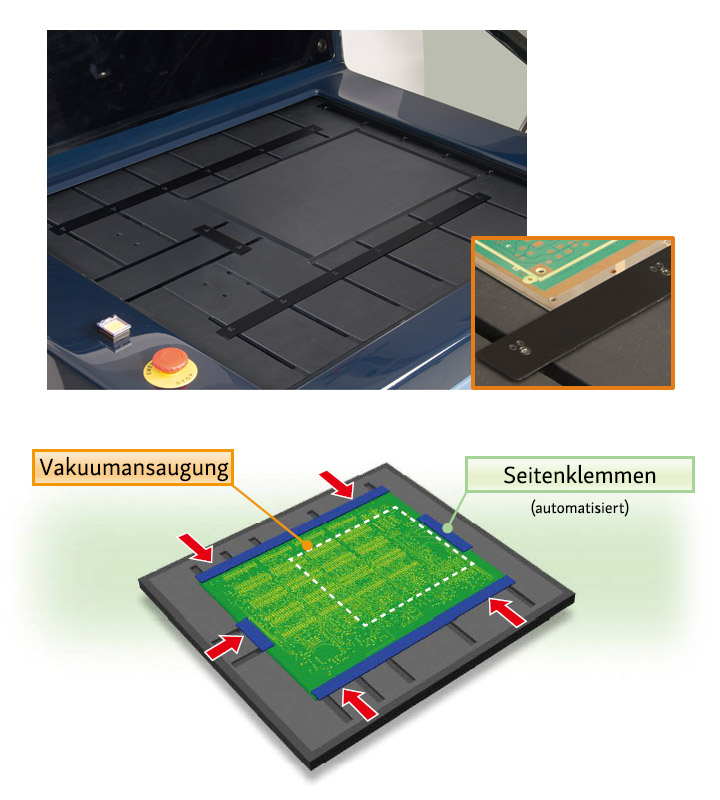

1. Automatisches Vierseitenklemmsystem “Rechteckige Schienen”
Rechteckige Schienen klemmen die Platten entlang der Seitenkanten und Ecken. Minimale Plattendicke: 0,6 mm.*1 *2

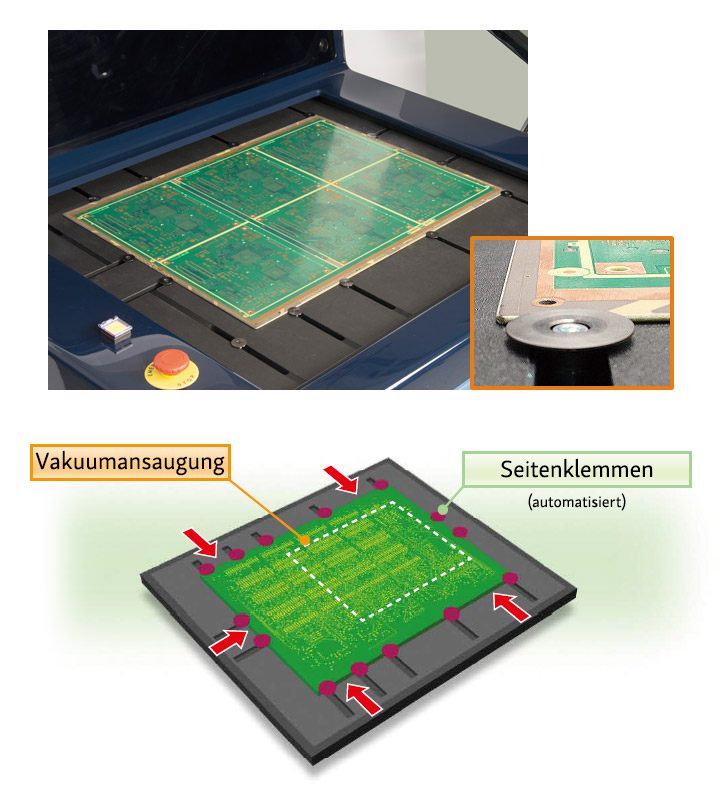

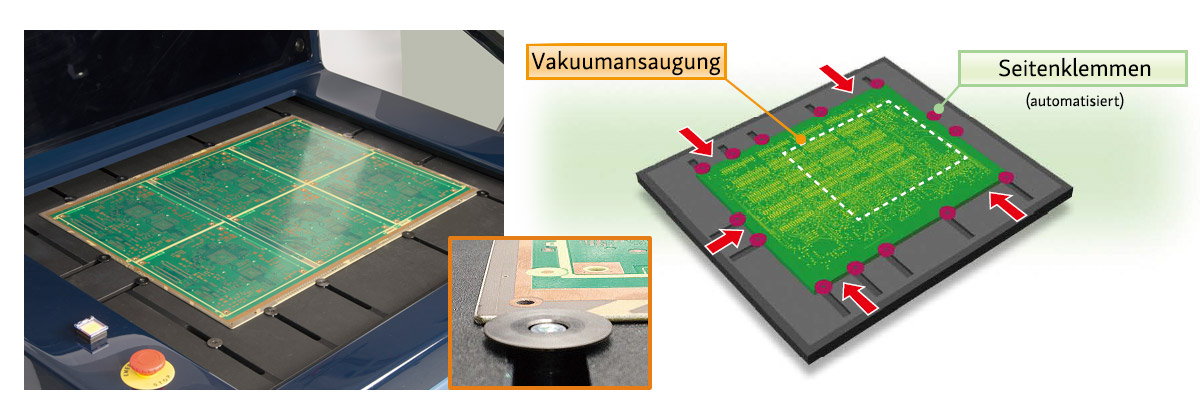

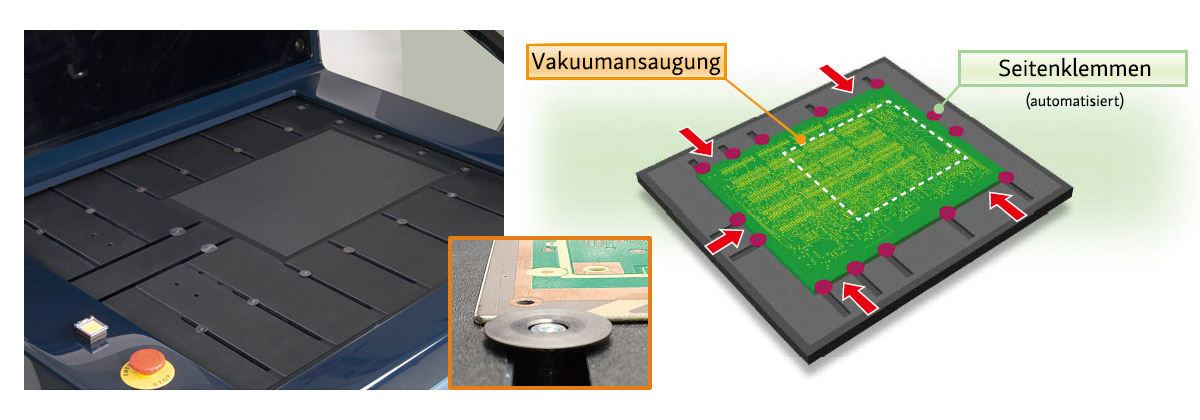

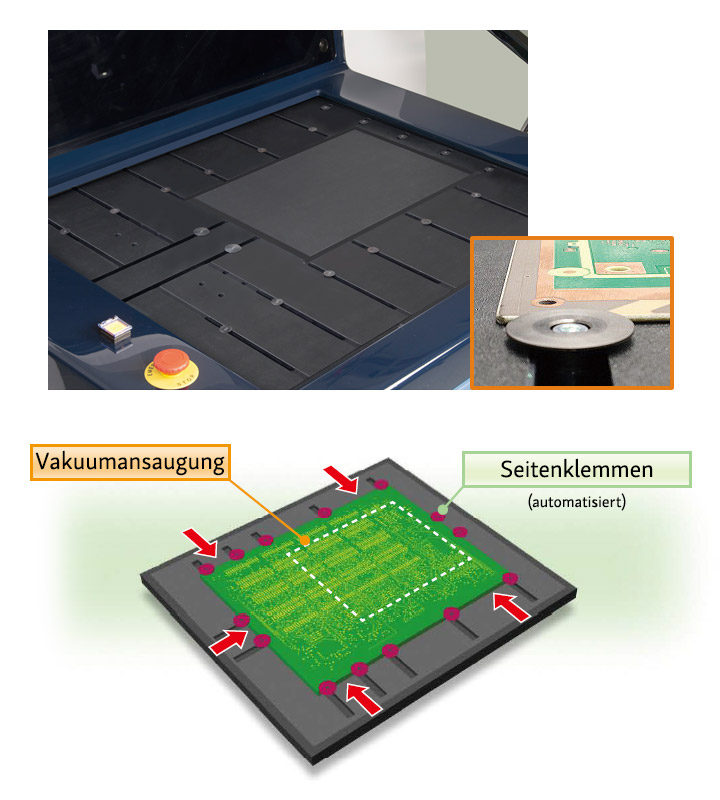

2. Automatisches Vierseitenklemmsystem “Pilzkopf”
Pilzförmige Klemmköpfe können selbst beliebig dünne Platten klemmen.*1 *2
*1 Vakuumpumpe erforderlich *2 Wenn die Leiterplatte kleiner als die angegebenen Maße ist (C8K7265T, C4K8165T, andere Modelle des Types 6151: 400 x 330 mm / Typ 7861: 510 x 330 mm), kann es vorkommen, dass die Leiterplatte nicht an allen Stellen geklemmt werden kann. In solchen Fällen erfolgt lediglich eine Fixierung an 1 bis 3 Seiten.
