  • On-demand InkJet Printing System

Ausgestattet mit einem hochauflösenden Druckkopf von EPSON.

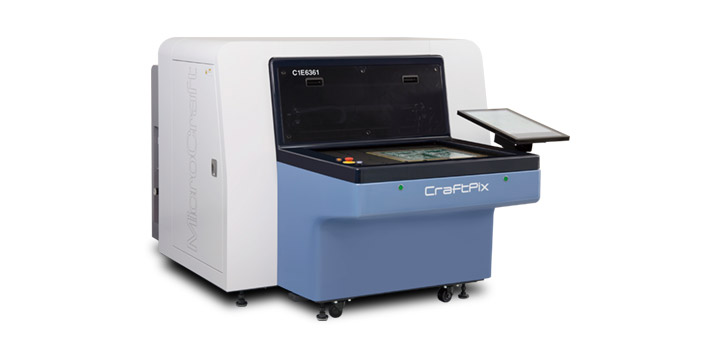

C1E-modell

C1E

Hochauflösendes Druckmodell
C1E6361 NEW
Dank präziser Düsen und Tintenkanäle, die mit der firmeneigenen MEMS-Technologie gefertigt wurden, können nahezu perfekt runde Tintentröpfchen mit hoher Genauigkeit auf das Medium aufgetragen werden. Ein Tintenzirkulations-System ist standardmäßig integriert.

Technische Daten

C1E6361
Max. Panel Dimension

635 x 610 mm
Max. Entladungsfrequenz Frequency

48 kHz
X -Achsen- Auflösung (dpi)

600 / 1200 / 1800
Y -Achsen- Auflösung (dpi)

300 / 600 / 900 / 1200
Min. Tröpfchengröße

3.2 pl
Die Anzahl der Düsen

1 x 3200 *1
Standard Auflösung

600 dpi
Min. Line Width *2

40 µm–70 µm
Geschwindigkeit *3

580 x 430 mm: 25 seconds
610 x 510 mm: 32 seconds
Anzahl der Farbbehälter

1
Tankinhalt (Max.)

100 ml
UV Lampe (am Kopf befestigt) *4

LED UV램프
Anzahl der Ausrichtungskameras

1
Kamera Auflösung

4.9 x 3.7 mm
Luftversorgung: Druck

0.5 MPa
Luftversorgung: Verbrauch

75 ℓ/min.
Netzanschluss *5
Einphasig, AC200–240 V 50/60 Hz

30 A
Gewicht

1200 kg
Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Aktive Düsenanzahl beim Drucken: 2840 *2 Abhängig von Tinte *3 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *4 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *5 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Allgemeine Spezifikation

Leiterplattendicke

0,1–6,0 mm *5
*Kompatibilität für Materialstärken über 6,0 mm ist optional
Monitor

Touchscreen LCD Monitor
Software

Windows 10 / Windows 11
Datenformat

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.
Vakuumanschluß

RC 3/4
Gewicht

85 kg

* Ist abhängig von der Klemmmethode
