- 印刷电路板检测装置
与标准型号相比大幅提高了飞针的精度，
适于更高密度及细间距基板的检测。
H系列 (4探针系统)
高精度型号

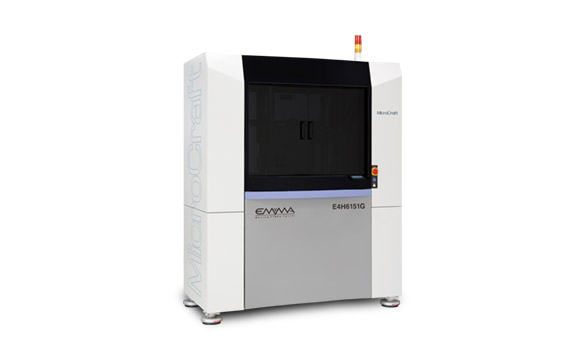

E4H6151G / E4H3325G NEW
与标准型号相比，检测精度大大提高，可对应更高密度及细间距基板。 E4H6151G可对应标准尺寸的基板，可测最小焊盘尺寸为20 μm，最小焊盘间距/节距为50 μm。E4H3325G适用于检测，模块板和主板等高密度的基板，可测最小焊盘尺寸为15 μm，最小焊盘间距/节距为45 μm。
机台规格
| E4H6151G | E4H3325G | |
|---|---|---|
| 最大测试范围 | 610 x 510 mm |
330 x 250 mm |
| 飞针探头数目 | 2前、2后 |
2前、2后 |
| 最小基板尺寸 | 60 x 65 mm |
40 x 35 mm |
| 最大基板厚度 | 9 mm |
9 mm |
| 不可检查区域 | 距离夹板区域1 mm *1 |
距离夹板区域1 mm *1 |
| 重复精度 *2 | ±4 µm |
±2 µm |
| 分辨率 | 2 µm |
1 µm |
| 最小焊盘间距/节距 | 50 µm *3 |
45 µm *3 |
| 最小焊盘尺寸 | 20 µm *4 |
15 µm *4 |
| 测试电压 | 开路测试：0–10 V |
开路测试：0–10 V |
| 测试电流 | 开路测试：2.5 µA–150 mA |
开路测试：2.5 µA–150 mA |
| 夹板方式 | 自动夹板 |
自动夹板 |
| 对焦相机 | 2前、2后 |
2前、2后 |
| 打印机 | 外接 |
外接 |
| 空压规格 (压力) | 0.5 MPa |
0.5 MPa |
| 空压规格 (容量) | 3.5 ℓ/min. |
3.5 ℓ/min. |
| 电源 *6 単相AC200–240 V 50/60 Hz |
10 A |
10 A |
| 重量 | 1150 kg |
1200 kg |
| 尺寸表 (mm) |
|
|
| 系统需求 | 1）控制用电脑和显示器 2）检查点的自动制作软件使用的电脑和显示器 * （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。 |
|
| 软件 | 标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11） | |
| 探针型号 | 针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。 | |
| 操作环境 | 21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用 大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低） 油雾浓度：1 mg/㎥ (ANR) 以下 |
|
H系列 (2探针系统)
高精度型号

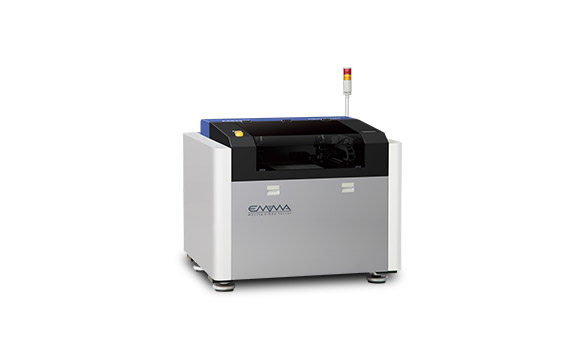

F2H6151G / F2H3325G NEW
F2H6151G 对应测试标准尺寸的板子，可测试最小20 μm的焊盘， 和最小50 μm的焊盘间距。F2H3325G 专为一般模块基板和高密度主板而设计，可测试最小15 μm的焊盘， 和最小45 μm的焊盘间距。
* 机种 · 规格的不同，门的形状也是不同的
机台规格
| F2H6151G | F2H3325G | |
|---|---|---|
| 最大测试范围 | 610 x 510 mm |
330 x 250 mm |
| 飞针探头数目 | 上面2个 |
上面2个 |
| 最小基板尺寸 | 50 x 50 mm |
50 x 50 mm |
| 最大基板厚度 | 10 mm |
10 mm |
| 不可检查区域 | — |
— |
| 重复精度 *1 | ±4 µm |
±2 µm |
| 分辨率 | 2 µm |
1 µm |
| 最小焊盘间距/节距 | 50 µm *2 |
45 µm *2 |
| 最小焊盘尺寸 | 20 µm *3 |
15 µm *3 |
| 测试电压 | 开路测试：0–10 V |
开路测试：0–10 V |
| 测试电流 | 开路测试：2.5 µA–150 mA |
开路测试：2.5 µA–150 mA |
| 夹板方式 | 真空方式 |
真空方式 |
| 对焦相机 | 上面2个 |
上面2个 |
| 打印机 | 外接 |
外接 |
| 空压规格 (压力) | 0.5 MPa |
不必要 |
| 空压规格 (容量) | 0.6 ℓ/min |
不必要 |
| 电源 *5 単相AC200–240 V 50/60 Hz |
8 A |
8 A |
| 重量 | 720 kg |
700 kg |

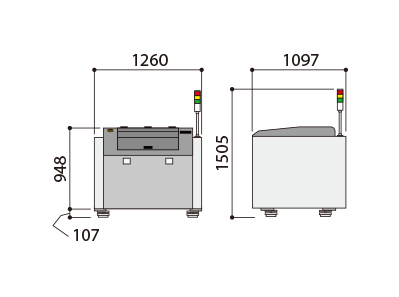

| 尺寸表 (mm) |
|
|
| 系统需求 | 1）控制用电脑和显示器 2）检查点的自动制作软件使用的电脑和显示器 * （1）和（2）可以同时使用一台电脑和显示器。* 有关电脑规格，请联系我们的销售代表。 |
|
| 软件 | 标准配备操作使用的EMMA2020, 其他为可选件。（对应的OS为Windows 10 / Windows 11） | |
| 探针型号 | 针对不同需求有不同种类的探针可供选择，有关每种探针的细节信息请咨询销售代表。 | |
| 操作环境 | 21–24℃、30–70%（相对湿度） * 请勿在有大量结露，灰尘，振动和/或腐蚀性气体的环境中使用 大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低） 油雾浓度：1 mg/㎥ (ANR) 以下 |
|
- 有关规格，报价，资料需求等方面的咨询和查询，请使用下面的电话号码或查询表。 此外，可以为客户定制产品。 请随时与我们联系。
-
