  • 按需喷墨印刷系统

搭载了EPSON制的高精细喷印双喷头。

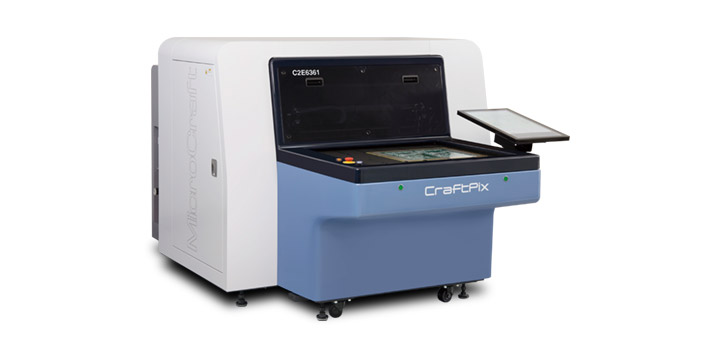

C2E机型

C2E6361

高精度喷印机型
C2E6361 NEW
通过采用自主研发的MEMS技术优化了精密的喷嘴与油墨通道，使其能够以高精度及接近真圆形的墨滴精准地喷射到介质表面。同时还标配油墨循环系统。

机台规格

C2E6361
最大基板尺寸

635 x 610 mm
喷射最大频率数

48 kHz
横向解析度 (dpi)

600 / 1200 / 1800
纵向解析度 (dpi)

300 / 600 / 900 / 1200
最小墨滴量

3.2 pl
喷嘴数

2 x 3200 (6400) *1
标准解析度

600 dpi
最小线宽 *2

40 µm–70 µm
喷印时间 *3

580 x 430 mm: 15秒
610 x 510 mm: 16秒
墨罐数量

1
墨罐容量 (最大)

100 ml
喷头同步UV灯 *4

LED UV灯
对位摄像头

1
摄像头视野角

4.9 x 3.7 mm
空压规格 (压力)

0.5 MPa
空压规格 (容量)

150 ℓ/min.
电源 *5
単相AC200–240 V 50/60 Hz

30 A
重量

1200 kg
尺寸表 (mm)

操作环境 21–24℃、30–70%（相对湿度）
* 无结露、灰尘、（洁净室ISO 7级（建议联邦标准209E级10,000或更高））、振动及腐蚀性气体
大气露点：−14℃或更低（0.7 MPa，压力露点为15℃或更低）
油雾浓度：1 mg/㎥ (ANR) 以下

*1 喷印时的有效喷嘴数: 5560 *2 依油墨特性 *3 当使用UV型油墨时，喷印速度会随着其所需之UV能量强弱而有所改变，喷印的时间不包含对位、台面进出及上下板时间，请于MicroCraft进行试印并确认其喷印质量及速度。*4 安装的LED UV灯取决于所使用的墨水种类。*5 需要单独的冷却装置和真空泵电源（规格取决于出货的目的地）● 客户需要特殊培训以便进行油墨交换 ● CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。● 详细规格请联系销售人员

共通规格

基板厚度

0.1–6.0 mm（6.0mm以上的厚度为选配件）*5
显示器

配备了触摸式液晶显示器
支持电脑操作系统

Windows 10 / Windows 11
支持喷印数据格式

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 使用真空吸附时，该值根据基板的翘曲和基板的固定方法而异。由于基板的翘曲，印刷质量可能会下降。 请在特定条件下与销售人员联系以获取正确的数字。*6 无法使用涨缩和对位功能

真空泵 *

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)
空气耦合器尺寸

RC 3/4
重量

85 kg

* 依据基板的固定方式
