  • 주문 제작형 잉크젯 인쇄 시스템

고정밀 인쇄 헤드 2개를 장착한 모델.

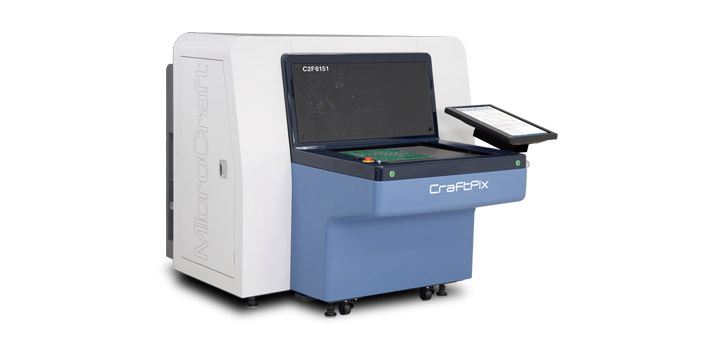

C2F모델

C2F

고정밀 인쇄 모델
C2F6151 / C2F7861
고정밀 인쇄 헤드 2개를 장착한 모델 입니다. 기본 성능과 한 단계 높은 인쇄 품질을 겸비한 모델입니다.

상세 사양

C2F6151 C2F7861
최대 기판 사이즈

625 x 535 mm

795 x 651 mm

사출최대주파수

80 kHz

80 kHz

가로방향 해상도 (dpi)

600 / 900 / 1200 / 1500 / 2400

600 / 900 / 1200 / 1500 / 2400

세로방향 해상도 (dpi)

1200 / 2400

1200 / 2400

최소액적량

3.5 pl

3.5 pl

노즐수

2 x 1776 (3552)

2 x 1776 (3552)

표준해상도

1200 dpi

1200 dpi

최소선폭 *1

40 µm–70 µm

40 µm–70 µm

인쇄시간 *2

580 x 430 mm: 17초

610 x 510 mm: 27초

580 x 430 mm: 17초

610 x 510 mm: 27초

780 x 610 mm: 31초

잉크탱크 수

1

1

잉크탱크용량 (최대)

1000 ml

1000 ml

온헤드UV램프 *3

LED UV램프

LED UV램프

얼라인먼트 카메라 수

1

1

카메라 시야각

8.4 x 6.3 mm

8.4 x 6.3 mm

에어사양 (압력)

0.5 MPa

0.5 MPa

에어사양 (용량)

75 ℓ/min.

75 ℓ/min.

전원 *4
단상AC200–240 V 50/60 Hz

15 A

15 A

중량

700 kg

1000 kg

외부사이즈 (mm)

동작환경 21–24℃、30–70% (상대습도)
* 결로, 티끌, 먼지 (클린룸 ISO클래스7(Federal standard 209E 클래스1만상당)이상 추천), 진동, 부식성 가스가 없을 것.
대기압 이슬점: −14℃이하 (0.7 MPa시, 압력이하 이슬점15℃이하)
오일 미스트 농도: 1 mg/㎥ (ANR) 이하

*1 잉크에 따라 달라집니다. *2 UV경화형 잉크 사용 시 속도는 필요한 UV광량에 따라 달라집니다. 인쇄 시간에는 화상 얼라인먼트, 셔틀 동작, 기판 교체 시간은 제외됩니다. *3 LED UV램프는 사용하는 잉크에 따라 다릅니다. *4 별도 냉각 장치 및 진공 펌프 전원이 필요합니다. (사양은 설치 장소에 따라 달라집니다.) 고객쪽에서 잉크 교환을 실시하기 위해서는 별도의 트레이닝이 필요합니다. CraftPix의 소모품은 잉크, 세정액, 필터, 송액튜브, UV램프, 어레이 유닛, 버큠용지, 온도 센서, 히터 등이 있습니다. 상세 사양에 대해서는 영업에게 문의하여 주십시오.

CraftPix공통사양

기판두께

0.1–6.0 mm (6.0 mm이상의 두께는 옵션 대응) *5

모니터

터치 패널식 액정 모니터 장비

소프트웨어 대응 OS

Windows 10 / Windows 11

입력데이터

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 진공 흡착 사용 시. 기판의 휨이나 기판 고정 방식에 따라 값은 다릅니다. 기판의 휨에 의해 인쇄 품질이 저하될 수 있습니다. 특정 조건에 있어서의 정확한 숫자에 대해서는 영업에게 문의하여 주십시오. *6 축척・위치 맞춤 기능 사용 불가

진공펌프 *

전원

삼상AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

배기량

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

에어 커플러 사이즈

RC 3/4

중량

85 kg

* 기판고정 방식에 따름
