CraftPix系列中达到了最高印刷速度的旗舰式型号。

C8K**T型号

C8K7265T

超高速印刷型号

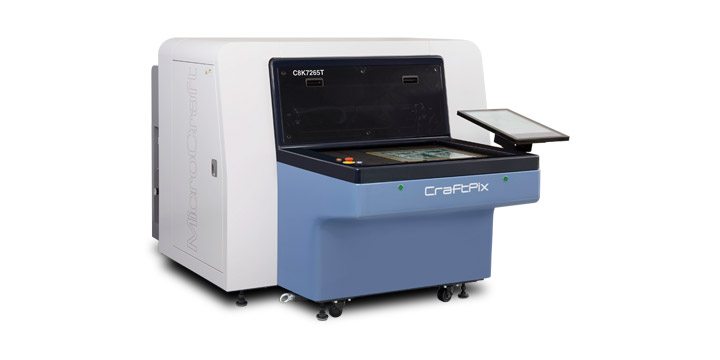

C8K7265T NEW
配装了8个喷头的CraftPix系列旗舰机型。它不仅可以用于阻焊层喷印,还可以对应量产线上的文字喷印。因其配置了2个油墨罐,还可以对应4个喷头+4个喷头的双色喷印模式。

机台规格

C8K7265T
最大基板尺寸

720 x 650 mm

喷射最大频率数

45 kHz

横向解析度 (dpi)

360 / 720 / 1080 / 1440

纵向解析度 (dpi)

720 / 1440 / 2160

最小墨滴量

6 pl / 13 pl

喷嘴数

8 x 1024 (8192)

标准解析度

720 dpi

最小线宽 *1

70 µm–90 µm

喷印时间 *2

580 x 430 mm: 6秒
610 x 510 mm: 6秒

墨罐数量

2

墨罐容量 (最大)

1000 ml x 2

喷头同步UV灯 *3

LED UV灯

对位相机数

3

照相机视野角

11.5 x 8.6 mm

空压规格 (压力)

0.5 MPa

空压规格 (容量)

150 ℓ/min.

电源 *4
単相AC200–240 V 50/60 Hz

30 A

重量

1450 kg

尺寸表 (mm)

操作环境 21–24℃、30–70%(相对湿度)
* 无结露、灰尘、(洁净室ISO 7级(建议联邦标准209E级10,000或更高))、振动及腐蚀性气体
大气露点:−14℃或更低(0.7 MPa,压力露点为15℃或更低)
油雾浓度:1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时,喷印速度会随着其所需之UV能量强弱而有所改变,喷印的时间不包含对位、台面进出及上下板时间,请于MicroCraft进行试印并确认其喷印质量及速度。*3 安装的LED UV灯取决于所使用的墨水种类。*4 需要单独的冷却装置和真空泵电源(规格取决于出货的目的地) 客户需要特殊培训以便进行油墨交换 CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。 详细规格请联系销售人员

共通规格

基板厚度

0.1–6.0 mm(6.0mm以上的厚度为选配件)*5

显示器

配备了触摸式液晶显示器

支援电脑作业系统

Windows 10 / Windows 11

载入喷印资料格式

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 使用真空吸附时,该值根据基板的翘曲和基板的固定方法而异。由于基板的翘曲,印刷质量可能会下降。 请在特定条件下与销售人员联系以获取正确的数字。*6 无法使用涨缩和对位功能

真空泵 *

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

空气耦合器尺寸

RC 3/4

重量

85 kg

* 依据基板的固定方式
