  • オンデマンド・インクジェット印刷システム

2048ノズル搭載のスタンダードモデル。

CPiモデル

CPi

標準モデル
CPi6151 / CPi7861
従来のCPK / CPMモデルの2倍以上の吐出周波数を実現した2048ノズル搭載のスタンダードモデル。横方向に30dpiごとの解像度変更が可能なため、印刷の仕上がりをきめ細かく調整することができます。

CPi「タイプF」

高精細印刷仕様「タイプF」

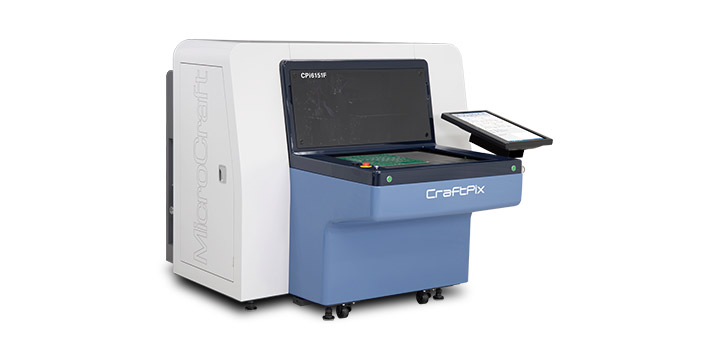

CPi6151F / CPi7861F NEW
CPiモデルにはノズル数1776、最小液滴量3.5plの高精細印刷ヘッドを搭載した「タイプF」をご用意しています。充実の基本性能とワンランク上の印刷クオリティを兼ね備えたモデルです。

超大型モデル

標準モデル(超大型タイプ)

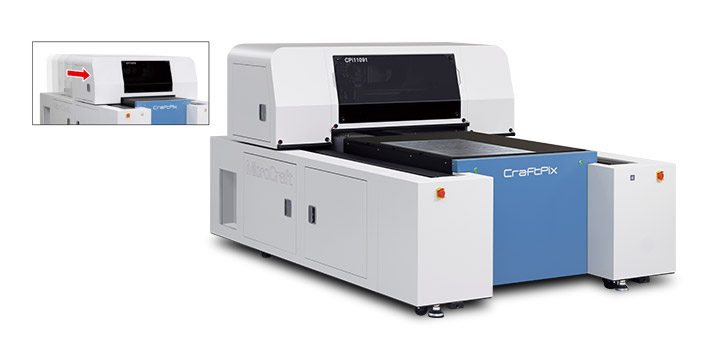

CPi11078 / CPi11091 / CPi120110 NEW
非常に大きなサイズに対応した超大型タイプです。印刷速度は6151 / 7861タイプと同等の性能をもっています。印刷方式は他モデルと同じ単方向印刷ですが、印刷ヘッド部が前後方向にも動く印刷機構を備えていることが大きな特徴です。

CPi6151 / 6151F スペック

CPi6151 CPi6151F
最大基板サイズ

625 x 535 mm

625 x 535 mm

吐出最大周波数

45 kHz

80 kHz

横方向解像度(dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

縦方向解像度(dpi)

720 / 1440 / 2160

1200 / 2400

最小液滴量

6 pl / 13 pl

3.5 pl

ノズル数

2 x 1024 (2048)

2 x 1776 (3552)

標準解像度

720 dpi

1200 dpi

最小線幅 *1

70 µm–90 µm

40 µm–70 µm

印刷時間 *2

580 x 430 mm: 17秒

610 x 510 mm: 23秒

580 x 430 mm: 17秒

610 x 510 mm: 27秒

インクタンク数

1

1

インクタンク容量(最大)

1000 ml

1000 ml

オンヘッドUVランプ *3

LED UVランプ

LED UVランプ

カメラ視野角

8.4 x 6.3 mm

8.4 x 6.3 mm

エアー仕様:圧力

0.5 MPa

0.5 MPa

エアー仕様:容量

75 ℓ/min.

75 ℓ/min.

電源 *4
単相AC200–240 V 50/60 Hz

15 A

15 A

重量

700 kg

700 kg

外形図(mm)

動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃(クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨)、振動、腐食性ガスのないこと。
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です(仕様は仕向け地によって異なります) お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。 CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。 仕様の詳細については営業にご確認ください

CPi7861 / 7861F スペック

CPi7861 CPi7861F
最大基板サイズ

795 x 651 mm

795 x 651 mm

吐出最大周波数

45 kHz

80 kHz

横方向解像度(dpi)

360 / 720 / 1080 / 1440

600 / 900 / 1200 / 1500 / 2400

縦方向解像度(dpi)

720 / 1440 / 2160

1200 / 2400

最小液滴量

6 pl / 13 pl

3.5 pl

ノズル数

2 x 1024 (2048)

2 x 1776 (3552)

標準解像度

720 dpi

1200 dpi

最小線幅 *1

70 µm–90 µm

40 µm–70 µm

印刷時間 *2

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

580 x 430 mm: 17秒

610 x 510 mm: 27秒

780 x 610 mm: 31秒

インクタンク数

1

1

インクタンク容量(最大)

1000 ml

1000 ml

オンヘッドUVランプ *3

LED UVランプ

LED UVランプ

カメラ視野角

8.4 x 6.3 mm

8.4 x 6.3 mm

エアー仕様:圧力

0.5 MPa

0.5 MPa

エアー仕様:容量

75 ℓ/min.

75 ℓ/min.

電源 *4
単相AC200–240 V 50/60 Hz

15 A

15 A

重量

1000 kg

1000 kg

外形図(mm)

動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃(クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨)、振動、腐食性ガスのないこと。
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です(仕様は仕向け地によって異なります) お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。 CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。 仕様の詳細については営業にご確認ください

CPi11078 / 11091 / 120110 スペック

CPi11078 CPi11091 CPi120110
最大基板サイズ

1142 x 790 mm

1142 x 910 mm

1220 x 1120 mm

吐出最大周波数

45 kHz

45 kHz

45 kHz

横方向解像度(dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

縦方向解像度(dpi)

720 / 1440 / 2160

720 / 1440 / 2160

720 / 1440 / 2160

最小液滴量

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl

ノズル数

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)

標準解像度

720 dpi

720 dpi

720 dpi

最小線幅 *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm

印刷時間 *2

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

インクタンク数

1

1

1

インクタンク容量(最大)

1000 ml

1000 ml

1000 ml

オンヘッドUVランプ *3

LED UVランプ

LED UVランプ

LED UVランプ

カメラ視野角

8.4 x 6.3 mm

8.4 x 6.3 mm

8.4 x 6.3 mm

エアー仕様:圧力

0.5 MPa

0.5 MPa

0.5 MPa

エアー仕様:容量

75 ℓ/min.

75 ℓ/min.

75 ℓ/min.

電源 *4
三相AC200–230 V 50/60 Hz

20 A

20 A

20 A

重量

1700 kg

2200 kg

2700 kg

外形図(mm)

動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃(クリーンルームISOクラス7 (Federal standard 209E クラス1万相当) 以上推奨)、振動、腐食性ガスのないこと。
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 インクにより変わります。*2 UV硬化型インク使用時、速度は必要UV光量により変わります。印刷時間には画像アラインメント、シャトル動作、基板取り替え時間を含みません。*3 搭載するLED UVランプは使用するインクによって異なります。*4 別途冷却装置及び真空ポンプの電源が必要です(仕様は仕向け地によって異なります) お客様にてインク交換を行うには特別なトレーニングを受ける必要があります。 CraftPixの消耗品はインク、洗浄液、フィルター、送液チューブ、UVランプ、アレイユニット、バキューム用紙、温度センサー、ヒーターなどです。 仕様の詳細については営業にご確認ください

全モデル共通スペック

基板厚さ

0.1–6.0 mm(6.0 mm以上の厚さはオプション対応)*5

位置決め

CCDカメラ

モニタ

タッチパネル式液晶モニタ装備

ソフトウェア対応OS

Windows 7 / Windows 8 / Windows 10

入力データ

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 バキューム吸着使用時。基板の反りや基板固定方式により値は異なります。基板の反りによって印字品質が低下する可能性があります。特定の条件における正確な数字については営業にご確認ください。*6 縮尺・位置合わせ機能使用不可

真空ポンプ スペック *

電源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

排気量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

エアカプラサイズ

RC 3/4

重量

85 kg

* 基板固定方式による
