Type9プローブを装備し、超高精度検査を実現。

Sシリーズ(4プローブシステム)

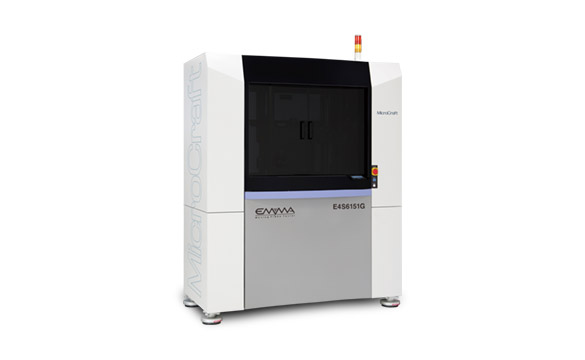

E4S6151G

超高精度タイプ
E4S6151G / E4S3325G NEW
Type9プローブを装備することにより、超高精度な検査を可能にしました。E4S6151Gは、標準的な大きさの基板に対応しており、最小パッドサイズ15 µm、最小パッドピッチ45 µmです。E4S3325Gは、一般的なCSPやフリップチップなどのパッケージ基板をターゲットにしており、最小パッドサイズ10 µm、最小パッドピッチ40 µmです。

スペック

E4S6151G E4S3325G
最大検査エリア

610 x 510 mm

330 x 250 mm

検査プローブ数

前面2本、後面2本

前面2本、後面2本

最小基板サイズ

60 x 65 mm

40 x 35 mm

最大基板厚

9 mm

9 mm

検査不可領域

クランプエリア端より1 mm *1

クランプエリア端より1 mm *1

繰り返し精度 *2

±2 µm

±1 µm

位置決め分解能

1 µm

1 µm

最小パッドピッチ

45 µm *3

40 µm *3

最小パッドサイズ

15 µm *4

10 µm *4

検査電圧

導通検査時:0–10 V
絶縁検査時:250 V *5

導通検査時:0–10 V
絶縁検査時:250 V *5

検査電流

導通検査時:2.5 µA–150 mA

導通検査時:2.5 µA–150 mA

クランプ方式

自動クランプ

自動クランプ

アライメントカメラ

前面2台、後面2台

前面2台、後面2台

プリンター

外付

外付

エアー仕様:圧力

0.5 MPa

0.5 MPa

エアー仕様:容量

3.5 ℓ/min.

3.5 ℓ/min.

電源 *6
単相AC200–240 V 50/60 Hz

10 A

10 A

重量

1150 kg

1200 kg

外形図(mm)

必要システム 1)制御用PC & モニター
2)検査点自動作成ソフト編集用PC & モニター
* 上記 1), 2)は1台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。
ソフトウェア 操作用のEMMA2020は標準装備、その他はオプション。(対応OSは、Windows 10 / Windows 11)
プローブタイプ プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。
動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 ニードルプローブの場合。他のプローブの場合は異なります。*2 レーザー測定によるものです。*3 プローブ(T98MC-PB-0R80)使用時。*4 プローブ(T98MC-PB-0B00)使用時。*5 500 V、1000 Vはオプション。*6 電源投入時に定格電流の10倍の突入電流が流れる場合があります。設備側ブレーカはこの突入電流で誤動作しないものを選択して下さい。

Sシリーズ(8プローブシステム)

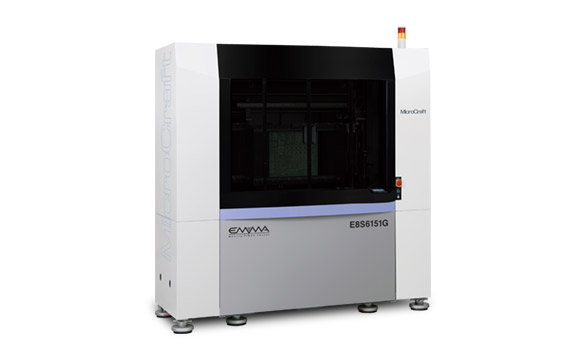

E8S6151G

超高精度タイプ
E8S6151G NEW
Type9プローブを装備することにより低打痕検査を実現したモデルです。8プローブシステムの特長である高速検査はもとより、精度も位置決め分解能2 µm、繰り返し精度±4 µmという高い水準をキープしています。

スペック

E8S6151G
最大検査エリア 610 x 510 mm
検査プローブ数 前面4本、後面4本
最小基板サイズ 60 x 75 mm
最大基板厚 9 mm
検査不可領域 クランプエリア端より3 mm *1
繰り返し精度 *2 ±4 µm
位置決め分解能 2 µm
最小パッドピッチ 100 µm *3
最小パッドサイズ 50 µm *4
検査電圧 導通検査時:0–10 V
絶縁検査時:250 V *5
検査電流 導通検査時:2.5 µA–150 mA
クランプ方式 自動クランプ
アライメントカメラ 前面4台、後面4台
プリンター 外付
エアー仕様:圧力 0.5 MPa
エアー仕様:容量 3.5 ℓ/min.
電源 *6
単相AC200–240 V 50/60 Hz
20 A
重量 2000 kg
外形図(mm)
必要システム 1)制御用PC & モニター
2)検査点自動作成ソフト編集用PC & モニター
* 上記 1), 2)は1台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。
ソフトウェア 操作用のEMMA2020は標準装備、その他はオプション。(対応OSは、Windows 10 / Windows 11)
プローブタイプ プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。
動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 ニードルプローブの場合。他のプローブの場合は異なります。*2 レーザー測定によるものです。*3 プローブ(TIPRB-PB-N110、TIPRB-PB-N111)使用時。*4 プローブ(TIPRB-PB-B210、TIPRB-PB-B211)使用時。*5 500 V、1000 Vはオプション。*6 電源投入時に定格電流の10倍の突入電流が流れる場合があります。設備側ブレーカはこの突入電流で誤動作しないものを選択して下さい。

Sシリーズ(2プローブシステム)

F2S6151G

超高精度タイプ
F2S6151G / F2S3325G NEW
Type9プローブを装備することにより、超高精度な検査を可能にしました。F2S6151Gは、標準的な大きさの高密度基板に対応しており、最小パッドサイズ15 µm、最小パッドピッチ45 µmです。F2S3325Gは、一般的なCSPやフリップチップなどのパッケージ基板をターゲットにしており、最小パッドサイズ10 µm、最小パッドピッチ40 µmです。
※仕様により扉の形状が製品写真と異なる場合があります

スペック

F2S6151G F2S3325G
最大検査エリア

610 x 510 mm

330 x 250 mm

検査プローブ数

上面2本

上面2本

最小基板サイズ

50 x 50 mm

50 x 50 mm

最大基板厚

4 mm

4 mm

検査不可領域

繰り返し精度 *1

±2 µm

±1 µm

位置決め分解能

1 µm

1 µm

最小パッドピッチ

45 µm *2

40 µm *2

最小パッドサイズ

15 µm *3

10 µm *3

検査電圧

導通検査時:0–10 V
絶縁検査時:250 V *4

導通検査時:0–10 V
絶縁検査時:250 V *4

検査電流

導通検査時:2.5 µA–150 mA

導通検査時:2.5 µA–150 mA

クランプ方式

バキューム方式

バキューム方式

アライメントカメラ

上面2台

上面2台

プリンター

外付

外付

エアー仕様:圧力

0.5 MPa

不要

エアー仕様:容量

0.6 ℓ/min

不要

電源 *5
単相AC200–240 V 50/60 Hz

8 A

8 A

重量

720 kg

700 kg

外形図(mm)

必要システム 1)制御用PC & モニター
2)検査点自動作成ソフト編集用PC & モニター
* 上記 1), 2)は1台のPC及びモニターを併用できます。* PCの仕様については営業に確認してください。
ソフトウェア 操作用のEMMA2020は標準装備、その他はオプション。(対応OSは、Windows 10 / Windows 11)
プローブタイプ プローブは用途に応じて各種用意しています。モデルによって取付可能タイプが異なります。各スペックの詳細については営業にご確認下さい。
動作環境 21–24℃、30–70%(相対湿度)
* 結露、塵、埃、振動のないこと ※腐食性のガスがある環境では使用しないでください
大気圧露点:−14℃以下(0.7 MPa時、圧力下露点15℃以下)
オイルミスト濃度:1 mg/㎥ (ANR) 以下

*1 レーザー測定によるものです。*2 プローブ(T98MC-PB-0R80)使用時。*3 プローブ(T98MC-PB-0B00)使用時。*4 500 V、1000 Vはオプション。*5 電源投入時に定格電流の10倍の突入電流が流れる場合があります。設備側ブレーカはこの突入電流で誤動作しないものを選択して下さい。
