  • On-demand InkJet Printing System

Mittels Automatisierung kann der
Durchsatz des CraftPix gesteigert werden.

Automatischer Be- und Entlader

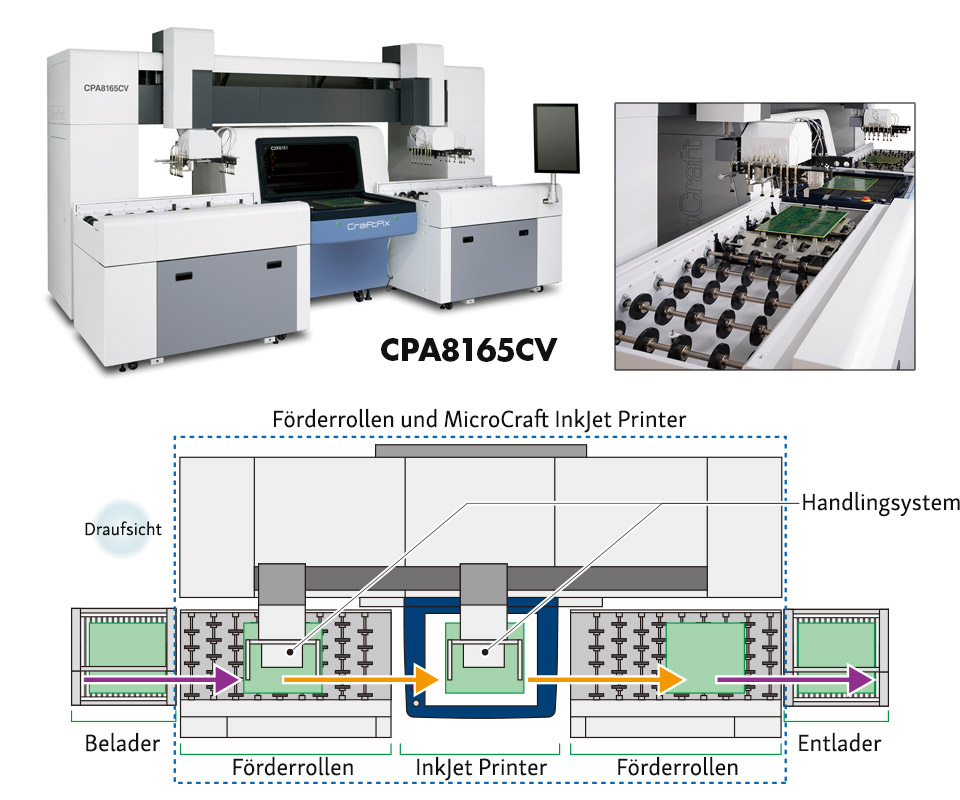

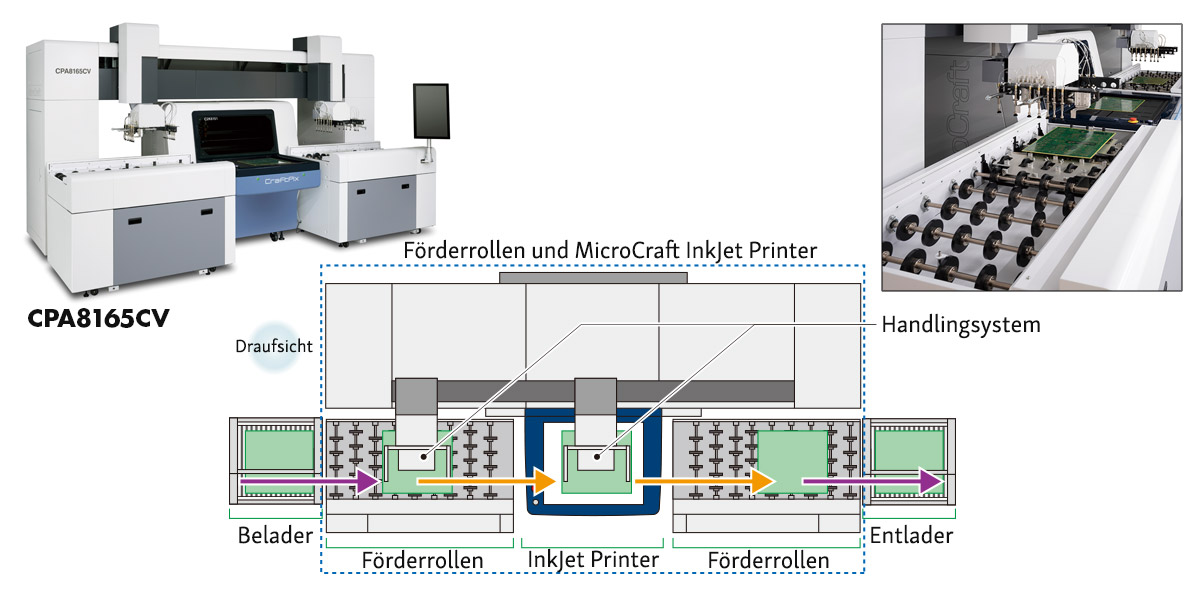

CPA8165CV (Förderrollen-Variante) Optionen

Die Förderrollen-Variante kann in eine Linie mit beliebigen Handlingsystemen integriert werden.
Das Panel wird vom Förderband des Kunden zu einer bestimmten Position bewegt,
von der es von einem Vakuumgreifer in das CraftPix System transportiert wird.
Nach Beendigung des Druckvorgangs, wird das Panel sofort auf die Förderrolle entladen.

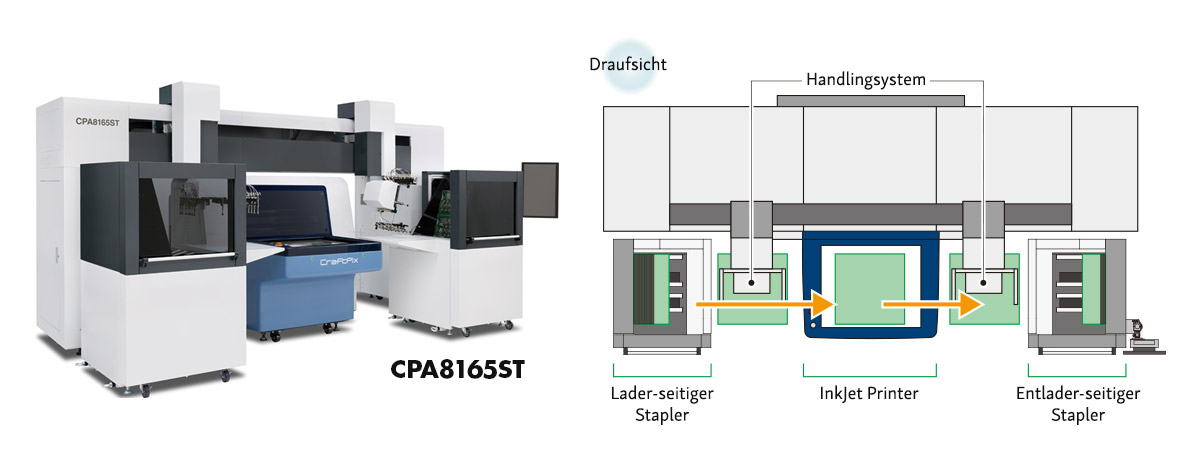

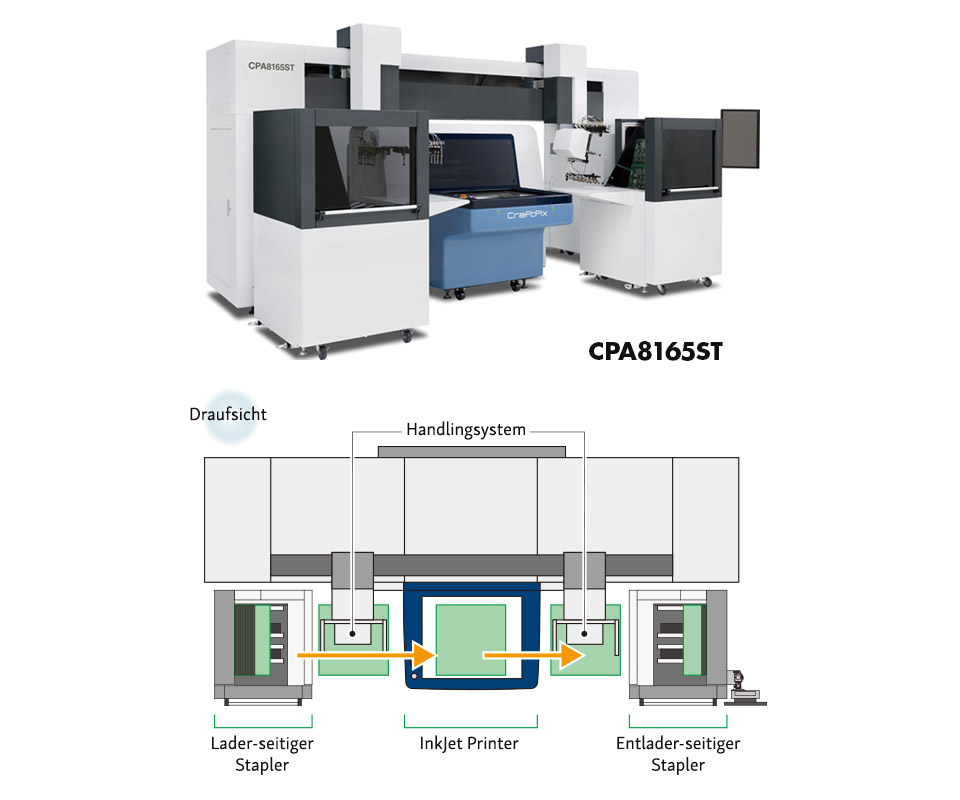

CPA8165ST (Stapel Variante) Optionen

CraftPix wird mit einem Loader/Unloader an beiden Seiten verbunden,
um einen automatischen Betrieb zu ermöglichen.
Der Transportarm nimmt die gestapelten Leiterplatten mit Hilfe
von Saugnäpfen vom Stapel und transportiert sie zum Drucker, wo der Druckvorgang erfolgt.
Nach Abschluss des Drucks werden die Leiterplatten automatisch entladen und im Stapelplatz verstaut.
Bei einer Leiterplattendicke von 1mm können maximal 360 Platten gestapelt werden.
Das System unterstützt auch den Einsatz von Trägerpapier,
um mögliche Beschädigungen der Leiterplatten beim Stapeln zu verhindern.
Der Transportarm kann die Platte drehen,
so dass Vorderseitendruck → Rückseitendruck → Entladung in einem Arbeitszyklus durchgeführt werden können.

Technische Daten

CPA8165CV CPA8165ST
Max. transportierbare Panelgröße

810 x 650 mm

810 x 650 mm
Minimale transportierbare Panelgröße

400 x 330 mm

400 x 330 mm
Transportierbare Paneldicke

0,6–3,2 mm

0,6–3,2 mm
Arbeitshöhe
(board setting height)

835 mm *1

—
Max. Plattengewicht

1 kg *2

1 kg *2
Plattenaufnahme

Mittels Vakuum (Vakuum Pumpe)

Mittels Vakuum (Vakuum Pumpe)
Stapelhöhe [height]

N/A

360 *3
Maximales Stapelgewicht

—

100 kg
Luftversorgung: Druck

0,5 MPa

0,5 MPa
Luftversorgung: Verbrauch

10 ℓ/min.

5 ℓ/min.
Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

20 A

20 A
Gewicht
(ohne CraftPix)

Shuttle: 1200 kg
Laderband: 150 kg
Entladerband: 150 kg

Shuttle: 1200 kg
Lader-seitiger Stapler: 160 kg
Entlader-seitiger Stapler: 170 kg
Kompatible Modelle

Für alle Modelle geeignet

Für alle Modelle geeignet

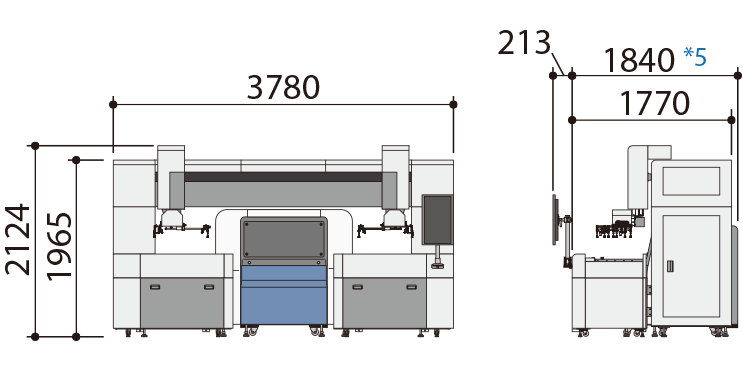

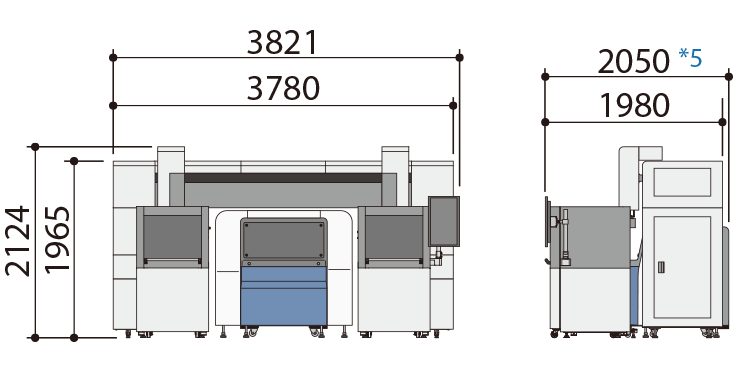

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Unterstützt das Handlingsystem von Kunden *2 Ein Transport ist nur möglich, wenn Platz für 10 oder mehr Saugnäpfe vorhanden ist. *3 Bei Plattendicke von 1,0 mm. *4 Diese Außenabmessungen gelten, wenn die Leiterplattengröße innerhalb von 780 x 610 mm liegt. Wenn die die Plattengröße 780 x 610 mm überschreitet, kann sich die Breite des Förderers/Staplers ändern. *5 Abmessungen des C2K6151. Für andere Modelle wenden Sie sich bitte an unseren Verkauf. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Vakuum Pumpe

Netzanschluss

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz
Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.
Vakuumanschluß

RC 3/4
Gewicht

85 kg
