  • On-demand InkJet Printing System

Dual Ink Printing Type mit 2 Tintenkreisläufen und Recyclingsystemen.

CPT-modell

CPT

Dual Ink Printing-Modell

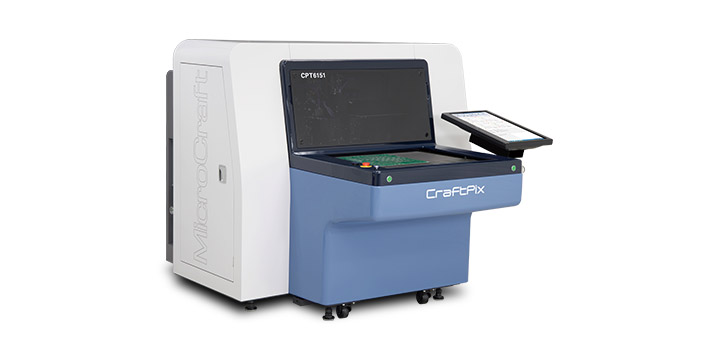

CPT6151 / CPT7861
Das CPT-Modell ist mit zwei unabhängigen Tinten- und Rückführungssystemen ausgestattet, die es erlauben, zwei verschiedene Tinten zu verwenden. So können mit einem CPT beispielsweise weißer und gelber Bestückungsdruck oder Lötstopplack mit anschließendem Bestückungsdruck aufgebracht werden.

Großformat

Dual Ink Printing-Modell (Version in Übergröße)

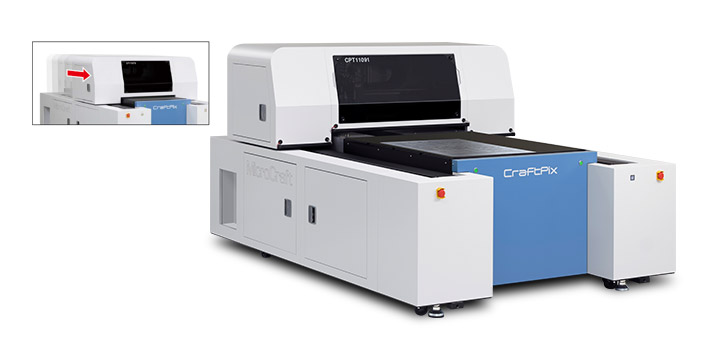

CPT11078 / CPT11091 / CPT120110 NEW
CraftPix ist auch als Super Large Size Model erhältlich, welches es ermöglicht extrem große Formate zu drucken. Dieses benutzerdefinierte Modell wird für die Modelle CPi, CPJ und CPT angeboten. Druckgeschwindigkeit und -qualität entsprechen dem Modellen im Standardformat 6151/7861. Das Model ist mit einem fixem Drucktisch und einer beweglichen Druckkopf Einheit ausgestattet. Die Druckkopfeinheit verfährt über dem zu Bedruckenden Panel vor und zurück.

Technische Daten (6151 / 7861)

CPT6151 CPT7861
Max. Panel Dimension

625 x 535 mm

795 x 651 mm

Max. Entladungsfrequenz Frequency

45 kHz

45 kHz

X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

Y -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

Min. Tröpfchengröße

6 pl / 13 pl

6 pl / 13 pl

Die Anzahl der Düsen

2 x 1024 (2048)

2 x 1024 (2048)

Standard Auflösung

720 dpi

720 dpi

Min. Linienbreite *1

70 µm–90 µm

70 µm–90 µm

Geschwindigkeit *2

580 x 430 mm: 32 seconds

610 x 510 mm: 44 seconds

580 x 430 mm: 32 seconds

610 x 510 mm: 44 seconds

780 x 610 mm: 59 seconds

Anzahl der Farbbehälter

2

2

Tankinhalt (Max.)

1000 ml x 2

1000 ml x 2

UV Lampe (am Kopf befestigt) *3

LED-UV lampe

LED-UV lampe

Kamera Auflösung

8,4 x 6,3 mm

8,4 x 6,3 mm

Luftversorgung: Druck

0,5 MPa

0,5 MPa

Luftversorgung: Verbrauch

150 ℓ/min.

150 ℓ/min.

Netzanschluss *4
Einphasig, AC200–240 V 50/60 Hz

15 A

15 A

Gewicht

700 kg

1000 kg

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Technische Daten (11078 / 11091 / 120110)

CPT11078 CPT11091 CPT120110
Max. Panel Dimension

1100 x 780 mm

1142 x 910 mm

1220 x 1120 mm

Max. Entladungsfrequenz Frequency

45 kHz

45 kHz

45 kHz

X -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

Y -Achsen- Auflösung (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

360 / 720 / 1080 / 1440 / 1800 / 2160

Min. Tröpfchengröße

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl

Die Anzahl der Düsen

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)

Standard Auflösung

720 dpi

720 dpi

720 dpi

Min. Linienbreite *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm

Geschwindigkeit *2

580 x 430 mm: 32 seconds

610 x 510 mm: 44 seconds

780 x 610 mm: 59 seconds

1100 x 780 mm: 113 seconds

580 x 430 mm: 32 seconds

610 x 510 mm: 44 seconds

780 x 610 mm: 59 seconds

1100 x 780 mm: 113 seconds

580 x 430 mm: 32 seconds

610 x 510 mm: 44 seconds

780 x 610 mm: 59 seconds

1100 x 780 mm: 113 seconds

Anzahl der Farbbehälter

2

2

2

Tankinhalt (Max.)

1000 ml x 2

1000 ml x 2

1000 ml x 2

UV Lampe (am Kopf befestigt) *3

LED-UV lampe

LED-UV lampe

LED-UV lampe

Kamera Auflösung

8,4 x 6,3 mm

8,4 x 6,3 mm

8,4 x 6,3 mm

Luftversorgung: Druck

0,5 MPa

0,5 MPa

0,5 MPa

Luftversorgung: Verbrauch

150 ℓ/min.

150 ℓ/min.

150 ℓ/min.

Netzanschluss *4
Dreiphasig, AC200–230 V 50/60 Hz

20 A

20 A

20 A

Gewicht

1700 kg

2200 kg

2700 kg

Größe (mm)

Betriebsbedingungen 21–24°C, 30–70% relative Luftfeuchtigkeit.
* frei von Feuchtigkeit, Staub (ISO-Klasse 7 (FED-STD-209D Klasse 10, 000 Reinraum oder besser), Vibrationen und korrosive Gase.
Druckluft: Atmosphärischer Taupunkt −14°C oder darunter (bei 0,7 Mpa liegt der Taupunkt bei 15°C oder darunter)
Ölnebelkonzentration: 1 mg/㎥ (ANR) oder darunter

*1 Abhängig von Tinte *2 Wenn UV-aushärtende Tinte verwendet wird, kann sich die Zykluszeit entsprechend der erforderlichen UV-Energie ändern. Druckzeiten beinhalten weder Justierungszeit noch Handlingszeit. *3 Die zu montierende LED-UV-Lampe hängt von der zu verwendenden Tinte ab. *4 Separate Stromversorgungen für Kühler und Vakuumpumpe sind erforderlich (Bitte beachten Sie die entsprechenden Angaben) § Austausch der Tinte erfordert eine spezielle Ausbildung. § CraftPix Verbrauchsmaterialien sind Tinte, Spülflüssigkeit, Filter, Tintenzirkulationsrohr, UV-Lampe, Druckkopf, Vakuum-Papier, Temperaturfühler, Heizun,g usw. § Bitte kontaktieren Sie MicroCraft für weitere Details.

Allgemeine Spezifikation

Leiterplattendicke

0,1–6,0 mm *5
*Kompatibilität für Materialstärken über 6,0 mm ist optional

Ausrichtung

CCD-Kamera

Monitor

Touchscreen LCD Monitor

Software

Windows 7 / Windows 8 / Windows 10

Datenformat

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 Bei Verwendung des Vakuumtischs ist die Darstellung abhängig von der Plattenverwerfung und Klemmart. Die Druckqualität sinkt, bei Plattenverzügen. Bitte kontaktieren Sie uns für detailliertere Angaben. *6 Skalierungs- und Justierungsfunktionen können nicht verwendet werden.

Vakuum Pumpe *

Netzanschluss

Dreiphasig, AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

Kapazität

50 Hz: 575 ℓ/min.
60 Hz: 685 ℓ/min.

Vakuumanschluß

RC 3/4

Gewicht

85 kg

* Ist abhängig von der Klemmmethode
