- 印刷电路板检测装置
MicroCraft的独特探针，种类丰富，
能对应包括低扎痕等各种要求及需要。
高速·高精度探针部件

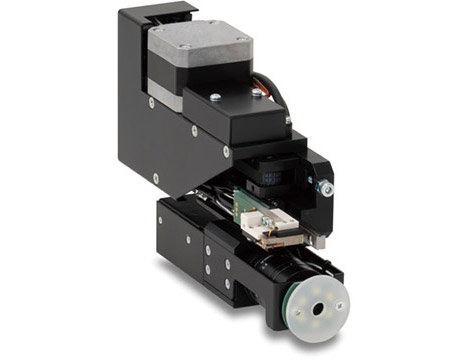

Type10探针
Type10探针为了应对高速检测，对细节结构进行了重新审核，并采用轻量素材构成研发的新一代探针。通过设定能够最大限度的发挥搭载马达的扭矩性能及驱动速度，从而实现高速检测。
数字化PPC（Probe Pressure Control）
以稳定接触而得到公认好评的MicroCraft按压检测构造，新研发了数字化PPC（探针压力控制）让压力调整作业更简易化。探针交换时根据设备提示来进行探针更换，之后无需进行压力调整作业，设备直接按指定的压力值开始检测，其操作的简易程度令人震惊。此功能为本型录中的G型号标准配置。

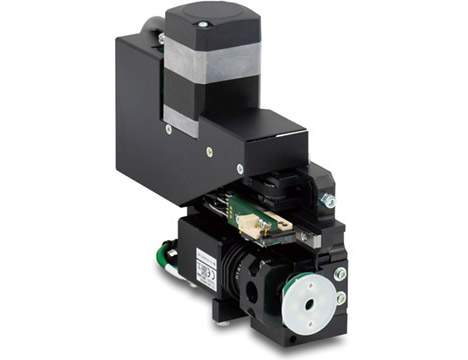

Type9探针
内建编码器
Type9型探针是S系列（超高精度型号）的标准探针*。马达内置编码器，可以通过编码器的反馈进行平稳的控制，实现从低速到高速的，可靠性高的测试。且根据独特的速度设定，在维持低扎痕的同时提高检测速度。并配备了数字化PPC。
* S系列以外的机型为选配项目。

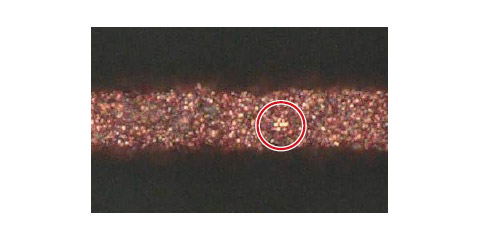

20微米焊盘的接触打痕
增强探針刚度
探针是完成精确定位的最后部分，但是它也是受众多外部因素影响的部分。 例如，温度是这些因素其中之一。MicroCraft重新考虑所有零件材料也修改探针上的设计来加强探针硬度，同时也隔离外在对探针的影响。

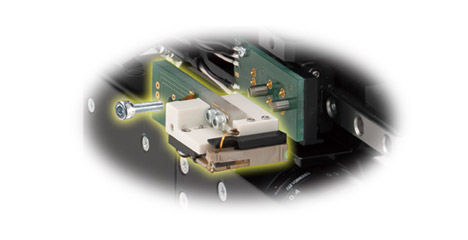

一个螺丝即可进行更换
MicroCraft的探针采用划时代的接触传感器，实现了低打痕的高性能的探针，可以以即插即用的方式简单地进行探针部件的更换。适用于柔软的柔性板及变形基板，对于C4凸起等高度不平的基板也可进行对应。

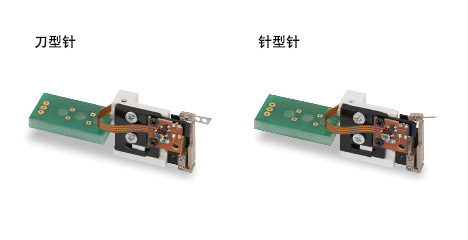

探针针尖
探针针尖
刀型针适用于普通的基板，即使有通孔也能安定地进行接触。针形针的前端形状很细，适用于BGA等类型的高密度基板。

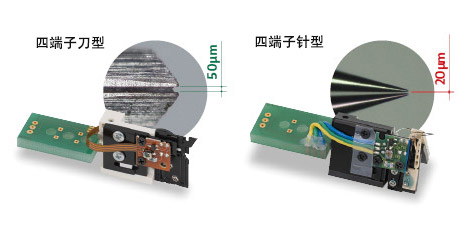

四端子针 选购
四端子探针适用于低阻量测，针型Kelvin两支针的间距仅20 µm，可用来测试载板的C4 bump。

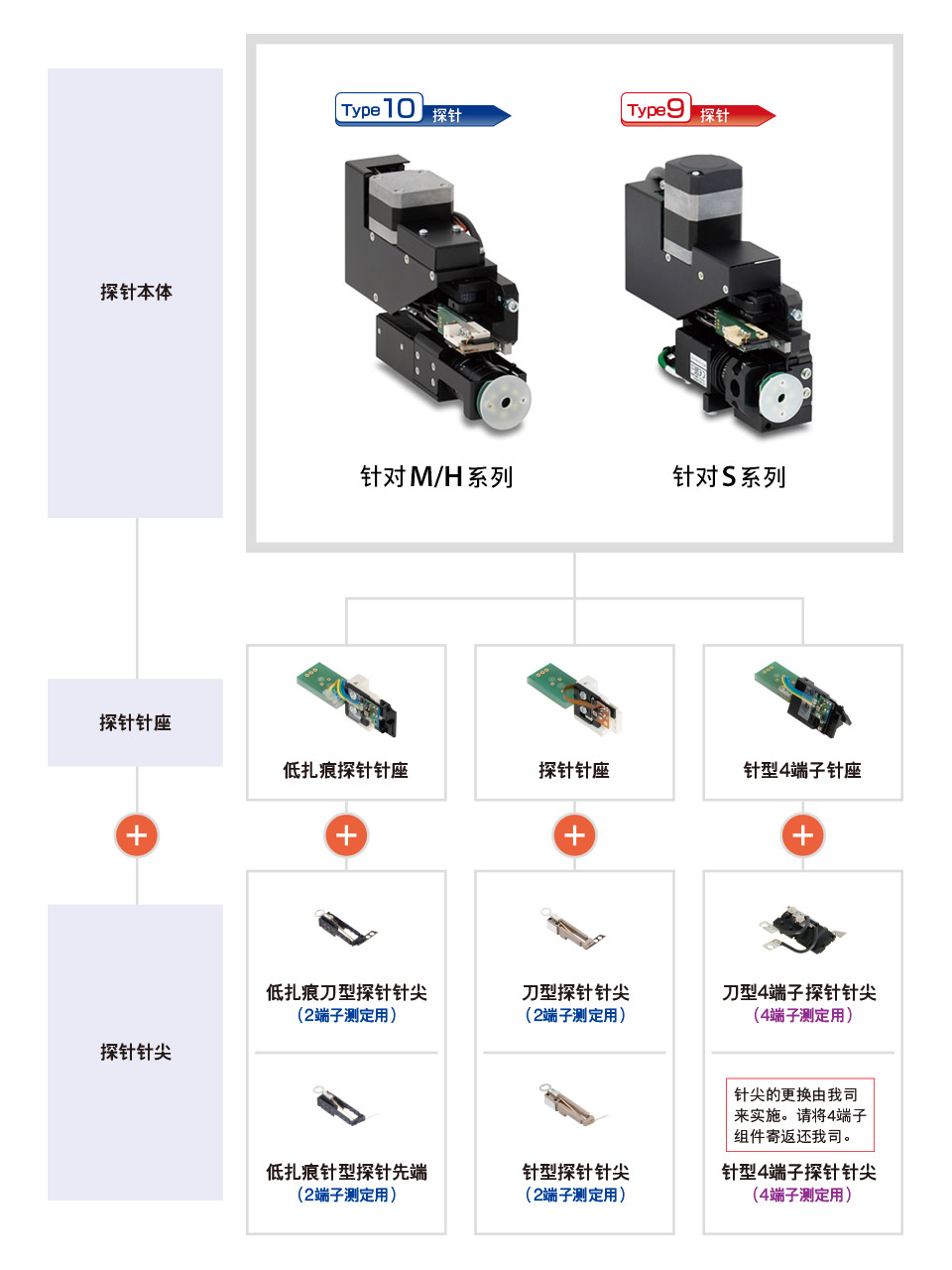

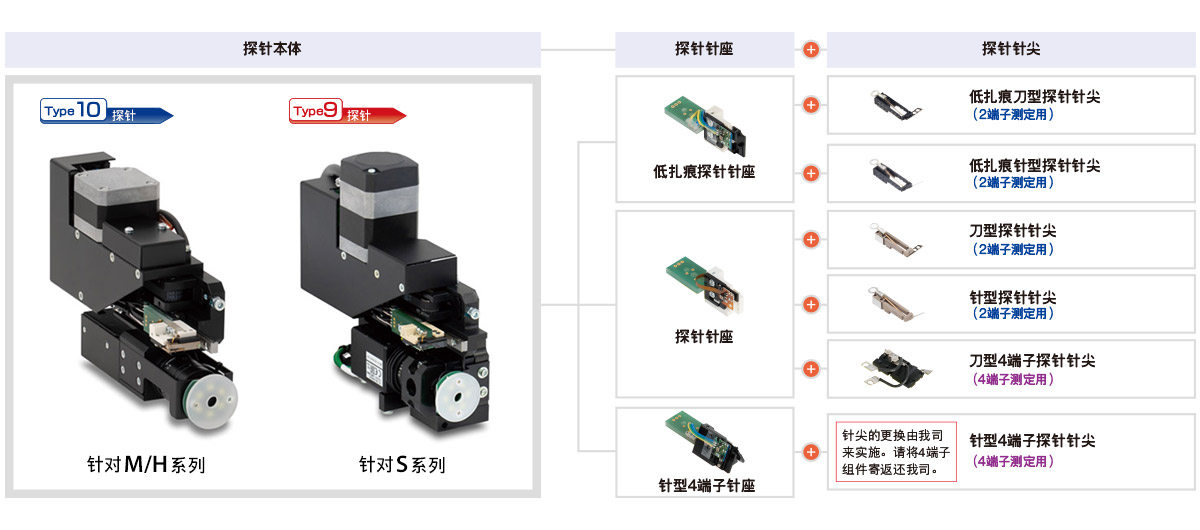

探针的构成
探针本体：安装在EMMA本体上使用
探针针座：通用针座
探针先端：在针座上安装探针针尖，可以作为探针组件使用
* 探针针尖的型号请参照我司《探针型录》。如果您需要探针型录，请与销售人员联系。

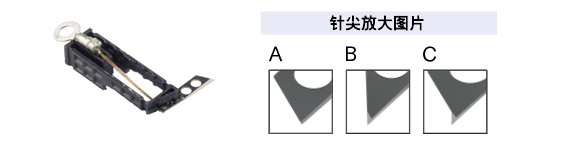

低扎痕刀型探针针尖
A. 低打痕刀针 / B. 低扎痕锐角刀针 / C. 低扎痕段差刀针
用于检测有通孔的基板。扎痕小于标准刀针。

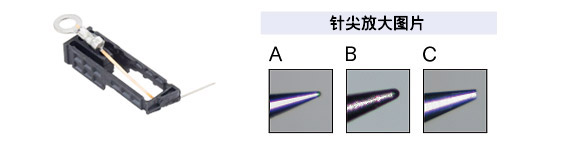

低扎痕针型探针针尖
A. R10 低扎痕针型探针 / B. R20 低扎痕针型探针 / C. 扁平式30 低扎痕针型探针
用于检测没有通孔的基板。扎痕小于一般的针型探针。

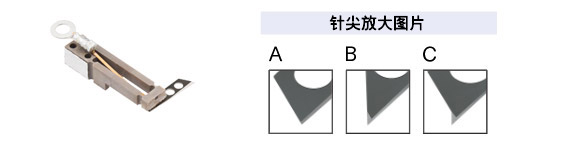

刀型探针针尖
A. 标准刀针 / B. 锐角刀针 / C. 段差刀针
用于测试基板有通孔的检查

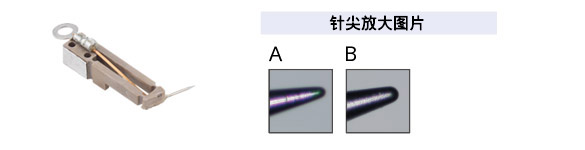

针型探针针尖
A. R20 针型探针 / B. R50 针型探针
用于检测没有通孔的基板。更适合高密度基板检测。
刀型4端子探针针尖
A. 标准刀型4端子探针
用于有通孔的基板的4端子检测

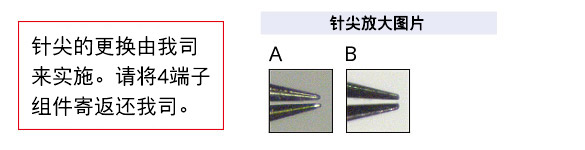

针型4端子探针针尖
A. R10 针型4端子探针 / B. 扁平20 针型4端子探针
细小焊盘基板用4端子检测时使用
探针针尖形状比较

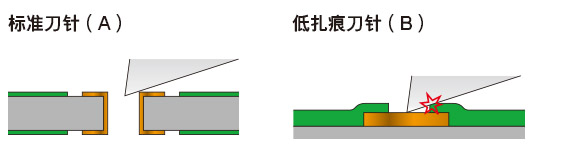

刀型探针和低扎痕刀型探针
通孔接触稳定。在检测那些超出阻焊仕样规格的基板时，可能会与阻焊层干涉。另外，虽说（B）的探针刀型形状与（A）一样，但它是低压针尖形状，与（A）相比，扎痕相对更小。

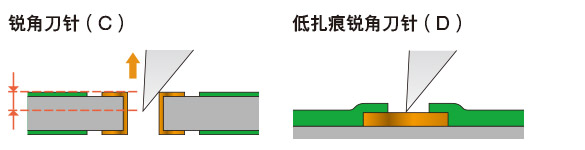

即使是阻焊开口部很小的基板，也可与阻焊层不干涉地进行检查。但，对于那些孔径比较大的通孔，探针的幅度需要调大。另外，虽说（D）的探针刀型形状与（C）一样，但它是低压针尖形状，与（C）相比，扎痕相对更小。

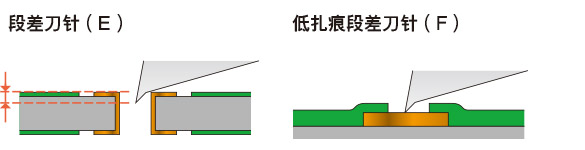

即使是阻焊开口部很小类型的基板，也可与阻焊层不干涉地进行检测。但，对于那些孔径比较大的通孔，可以通过调低锐角刀针的幅度来对应。另外，虽说（F）的探针刀型形状与（E）一样，但它是低压针尖形状，与（E）相比，其扎痕相对更小。

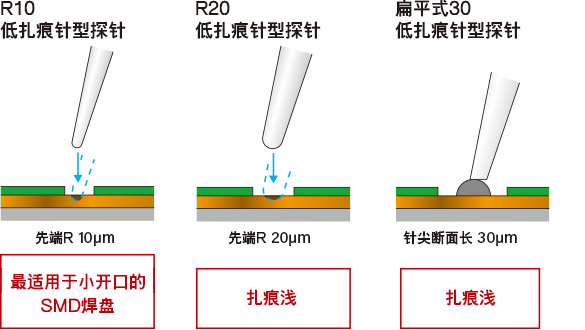

低扎痕针型探针
R10 低扎痕针型探针
特点是扎痕面积非常地小
R20 低扎痕针型探针
与R10相比扎痕较浅
扁平式30 低扎痕针型探针
适合于高低不平的焊盘及检测时易打滑的检测点。

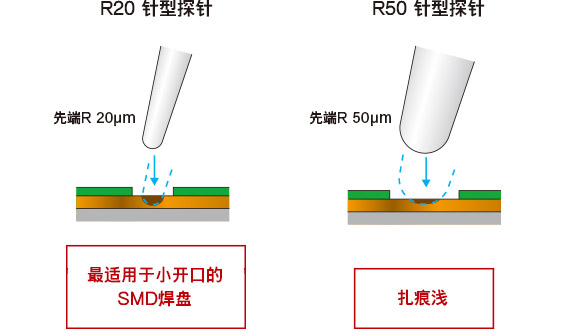

针型探针
R20 针型探针
特点为扎痕面积小
R50 针型探针
特点为扎痕浅

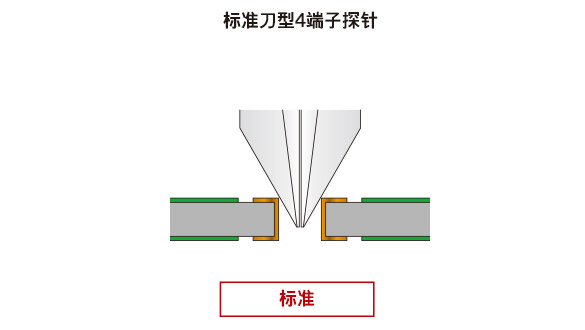

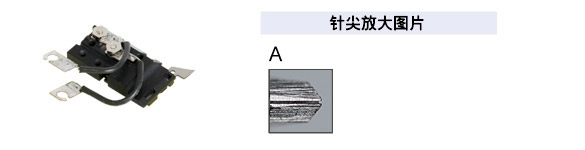

刀型4端子探针针尖
标准刀型4端子探针
标准刀型4端子探针

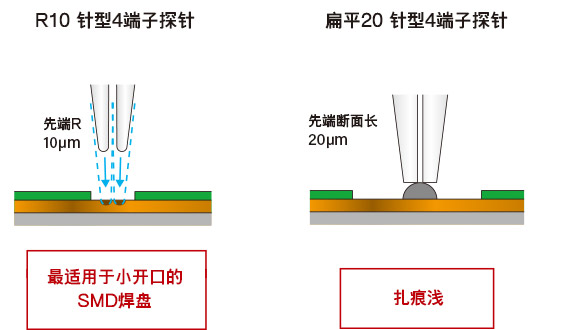

针型4端子探针针尖
R10 开尔文针型
特点是扎痕面积非常地小
扁平20 开尔文针型
适合于高低不平的焊盘及检测时易打滑的检测点。
