  • 按需喷墨印刷系统

搭载了2048个喷嘴的标准型号。

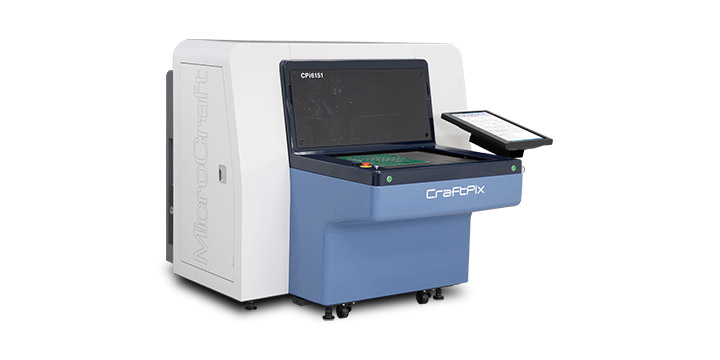

CPi型号

CPi

标准型号
CPi6151 / CPi7861
此标准型号总共配备2048个喷嘴,与CPK / CPM模型中使用的常规印刷头相比,最大喷出频率提高了一倍。它具有在x方向上以30dpi的步长改变印刷分辨率的能力,使操作员可以对其印刷质量进行精确的调整。

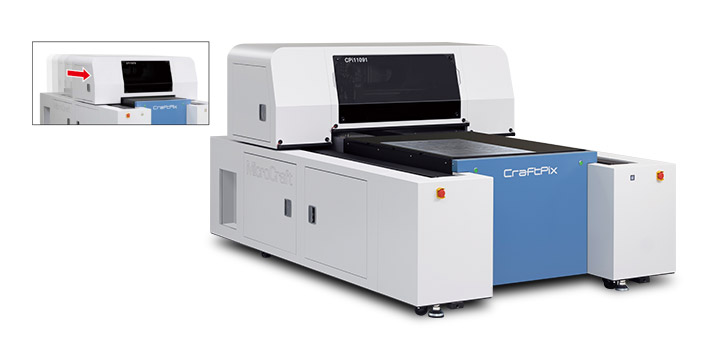

超大型型号

标准型号 (超大型型号)
CPi11078 / CPi11091 / CPi120110 NEW
这是支持超大尺寸的超大型型号。印刷速度相当于6151/7861型号。该印刷方法与其他型号的单向印刷相同,但是主要特征是印刷头部分配备有沿前后方向移动的印刷构造。

机台规格 (6151 / 7861)

CPi6151 CPi7861
最大基板尺寸

625 x 535 mm

795 x 651 mm

喷射最大频率数

45 kHz

45 kHz

横向解析度 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

纵向解析度 (dpi)

720 / 1440 / 2160

720 / 1440 / 2160

最小墨滴量

6 pl / 13 pl

6 pl / 13 pl

喷嘴数

2 x 1024 (2048)

2 x 1024 (2048)

标准解析度

720 dpi

720 dpi

最小线宽 *1

70 µm–90 µm

70 µm–90 µm

印刷时间 *2

580 x 430 mm: 17秒
610 x 510 mm: 23秒

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

墨罐数量

1

1

墨罐容量 (最大)

1000 ml

1000 ml

喷头同步UV灯

卤素灯或LED UV灯

卤素灯或LED UV灯

照相机视野角

8.4 x 6.3 mm

8.4 x 6.3 mm

空压规格 (压力)

0.5 MPa

0.5 MPa

空压规格 (容量)

75 ℓ/min.

75 ℓ/min.

电源 *3
単相AC200–240 V 50/60 Hz

15 A

15 A

重量

700 kg

1000 kg

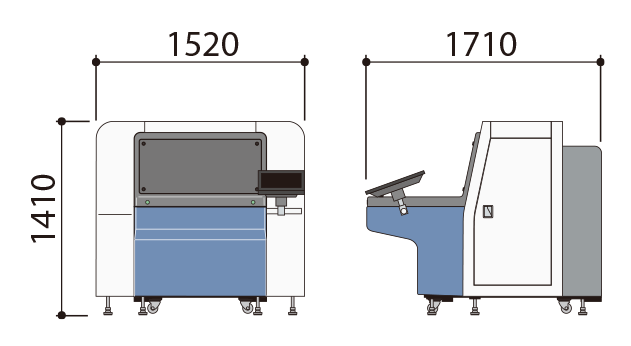

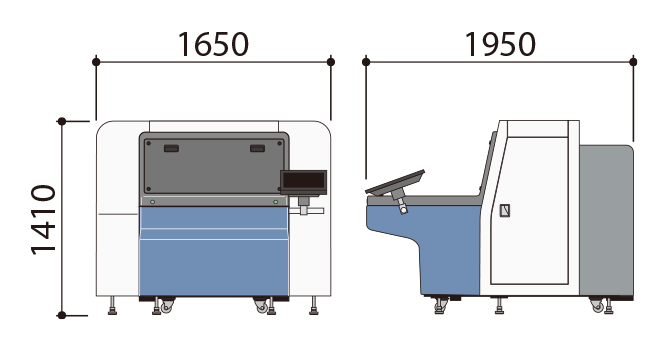

尺寸表 (mm)

操作环境 21–24℃、30–70%(相对湿度)
* 无结露、灰尘、(洁净室ISO 7级(建议联邦标准209E级10,000或更高))、振动及腐蚀性气体
大气露点:−14℃或更低(0.7 MPa,压力露点为15℃或更低)
油雾浓度:1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时,喷印速度会随着其所需之UV能量强弱而有所改变,喷印的时间不包含对位、台面进出及上下板时间,请于MicroCraft进行试印并确认其喷印质量及速度。*3 需要单独的冷却装置和真空泵电源(规格取决于出货的目的地) 客户需要特殊培训以便进行油墨交换 CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。 详细规格请联系销售人员

机台规格 (11078 / 11091 / 120110)

CPi11078 CPi11091 CPi120110
最大基板尺寸

1142 x 790 mm

1142 x 910 mm

1220 x 1120 mm

喷射最大频率数

45 kHz

45 kHz

45 kHz

横向解析度 (dpi)

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

360 / 720 / 1080 / 1440

纵向解析度 (dpi)

720 / 1440 / 2160

720 / 1440 / 2160

720 / 1440 / 2160

最小墨滴量

6 pl / 13 pl

6 pl / 13 pl

6 pl / 13 pl

喷嘴数

2 x 1024 (2048)

2 x 1024 (2048)

2 x 1024 (2048)

标准解析度

720 dpi

720 dpi

720 dpi

最小线宽 *1

70 µm–90 µm

70 µm–90 µm

70 µm–90 µm

印刷时间 *2

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

580 x 430 mm: 17秒

610 x 510 mm: 23秒

780 x 610 mm: 31秒

1100 x 780 mm: 58秒

墨罐数量

1

1

1

墨罐容量 (最大)

1000 ml

1000 ml

1000 ml

喷头同步UV灯

卤素灯或LED UV灯

卤素灯或LED UV灯

卤素灯或LED UV灯

照相机视野角

8.4 x 6.3 mm

8.4 x 6.3 mm

8.4 x 6.3 mm

空压规格 (压力)

0.5 MPa

0.5 MPa

0.5 MPa

空压规格 (容量)

75 ℓ/min.

75 ℓ/min.

75 ℓ/min.

电源 *3
単相AC200–230 V 50/60 Hz

20 A

20 A

20 A

重量

1700 kg

2200 kg

2700 kg

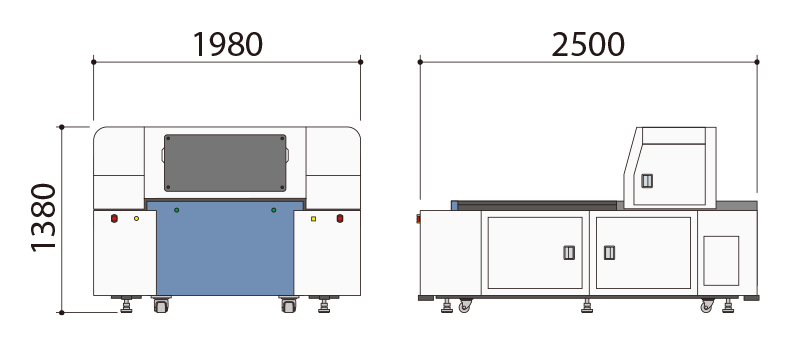

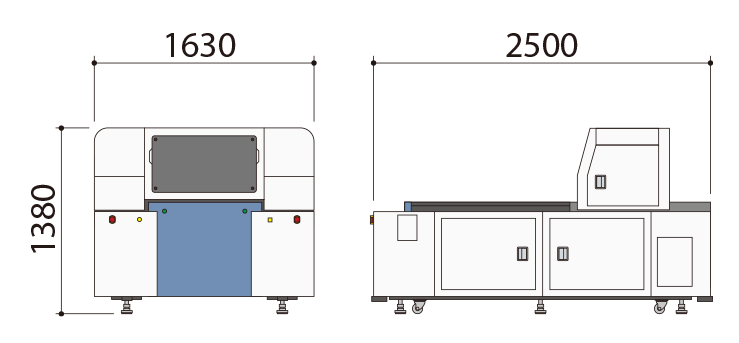

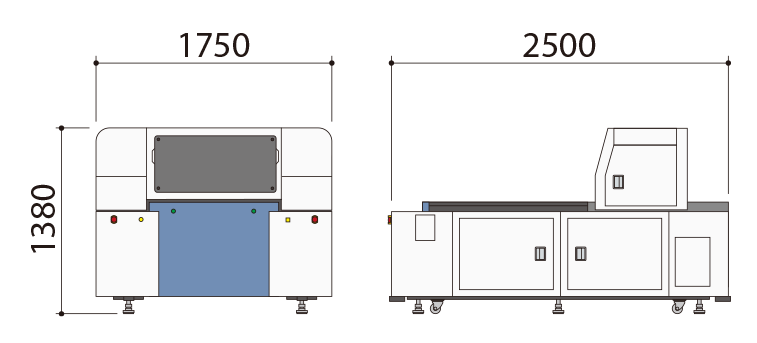

尺寸表 (mm)

操作环境 21–24℃、30–70%(相对湿度)
* 无结露、灰尘、(洁净室ISO 7级(建议联邦标准209E级10,000或更高))、振动及腐蚀性气体
大气露点:−14℃或更低(0.7 MPa,压力露点为15℃或更低)
油雾浓度:1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时,喷印速度会随着其所需之UV能量强弱而有所改变,喷印的时间不包含对位、台面进出及上下板时间,请于MicroCraft进行试印并确认其喷印质量及速度。*3 需要单独的冷却装置和真空泵电源(规格取决于出货的目的地) 客户需要特殊培训以便进行油墨交换 CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。 详细规格请联系销售人员

共通规格

基板厚度

0.1–6.0 mm(6.0mm以上的厚度为选配件)*4

对位

CCD照相机

显示器

配备了触摸式液晶显示器

支援电脑作业系统

Windows 7 / Windows 8 / Windows 10

载入喷印资料格式

RS274X, RS274D, ODB++, DPF, DXF, BMP *5, TIFF *5

*4 使用真空吸附时,该值根据基板的翘曲和基板的固定方法而异。由于基板的翘曲,印刷质量可能会下降。 请在特定条件下与销售人员联系以获取正确的数字。*5 无法使用涨缩和对位功能

真空泵 *

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

空气耦合器尺寸

RC 3/4

重量

85 kg

* 依据基板的固定方式
