  • 按需喷墨印刷系统

CraftPix系列中的旗舰机型,
以压倒性的印刷速度极大地提高了生产率。

CPE型号

CPE

超高速印刷型号

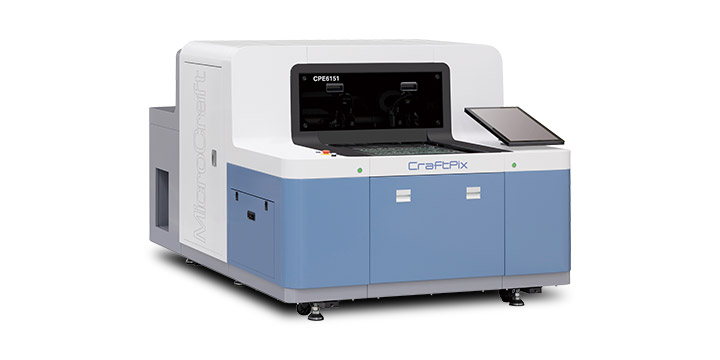

CPE6151
搭载了八个印刷头的CPE机型是旗舰机型,其打印速度超过了CPQ机型。由线型马达驱动的往复工作台可实现高精度和高速度,实现了该系列历史上最快的印刷。它不仅可以用于需要印刷膜厚的阻焊剂,还可以用于批量生产线上的文字印刷。

机台规格

CPE6151
最大基板尺寸

625 x 535 mm

喷射最大频率数

45 kHz

横向解析度 (dpi)

360 / 720 / 1080 / 1440 / 1800 / 2160

纵向解析度 (dpi)

360 / 720 / 1080 / 1440

最小墨滴量

6 pl / 13 pl

喷嘴数

8 x 1024 (8192)

标准解析度

720 dpi

最小线宽 *1

70 µm–90 µm

印刷时间 *2

580 x 430 mm: 6秒
610 x 510 mm: 6秒

墨罐数量

1

墨罐容量 (最大)

1000 ml

喷头同步UV灯 *3

LED UV灯

照相机视野角

11.8 x 9.0 mm

空压规格 (压力)

0.5 MPa

空压规格 (容量)

225 ℓ/min.

电源 *4
単相AC200–240 V 50/60 Hz

30 A

重量

1800 kg

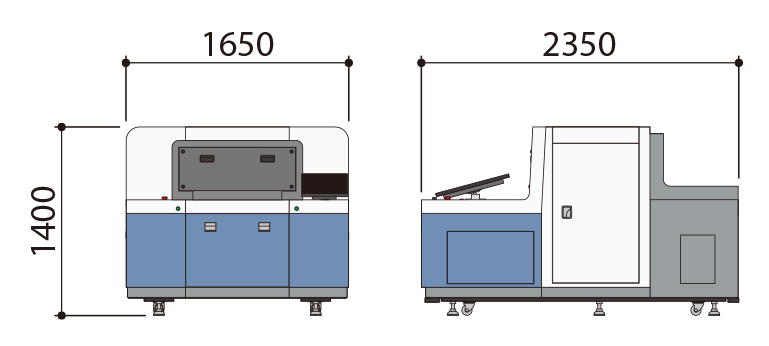

尺寸表 (mm)

操作环境 21–24℃、30–70%(相对湿度)
* 无结露、灰尘、(洁净室ISO 7级(建议联邦标准209E级10,000或更高))、振动及腐蚀性气体
大气露点:−14℃或更低(0.7 MPa,压力露点为15℃或更低)
油雾浓度:1 mg/㎥ (ANR) 以下

*1 依油墨特性 *2 当使用UV型油墨时,喷印速度会随着其所需之UV能量强弱而有所改变,喷印的时间不包含对位、台面进出及上下板时间,请于MicroCraft进行试印并确认其喷印质量及速度。*3 安装的LED UV灯取决于所使用的墨水种类。*4 需要单独的冷却装置和真空泵电源(规格取决于出货的目的地) 客户需要特殊培训以便进行油墨交换 CraftPix的耗材为油墨、清洁液、过滤器、输墨管、UV灯、喷印头装置、真空吸附用纸、温度感应器、加热器等。 详细规格请联系销售人员

共通规格

基板厚度

0.1–6.0 mm(6.0mm以上的厚度为选配件)*5

对位

CCD照相机

显示器

配备了触摸式液晶显示器

支援电脑作业系统

Windows 7 / Windows 8 / Windows 10

载入喷印资料格式

RS274X, RS274D, ODB++, DPF, DXF, BMP *6, TIFF *6

*5 使用真空吸附时,该值根据基板的翘曲和基板的固定方法而异。由于基板的翘曲,印刷质量可能会下降。 请在特定条件下与销售人员联系以获取正确的数字。*6 无法使用涨缩和对位功能

真空泵 *

电源

三相AC200 V 10 A 50/60 Hz, AC220 V 10 A 60 Hz

排气量

575 ℓ/min (50 Hz)、685 ℓ/min(60 Hz)

空气耦合器尺寸

RC 3/4

重量

85 kg

* 依据基板的固定方式
